7.11.7 Moteur d'entraînement du rabatteur
Le moteur d'entraînement du rabatteur ne nécessite aucune maintenance ni entretien régulier. En cas de
problèmes avec le moteur, celui-ci doit être retiré et dépanné chez votre concessionnaire MacDon.
Retrait de l'entraînement du rabatteur simple - moteur à couple élevé
Pour remplacer moteur d'entraînement du rabatteur simple - couple élevé, procédez comme suit :
1. Abaissez la plateforme et le rabatteur, coupez la
moissonneuse-batteuse, puis retirez la clé du contact.
2.
Retirez les vis (A), puis le couvercle (B).
3. Relâchez la chaîne.
Réglage de la tension de la chaîne, page
4. Retirez la goupille fendue (A) et l'écrou fendu (B).
5. Retirez le disque du capteur de vitesse (C) (le cas
échéant).
169878
MAINTENANCE ET ENTRETIEN
Reportez-vous à la section
377.

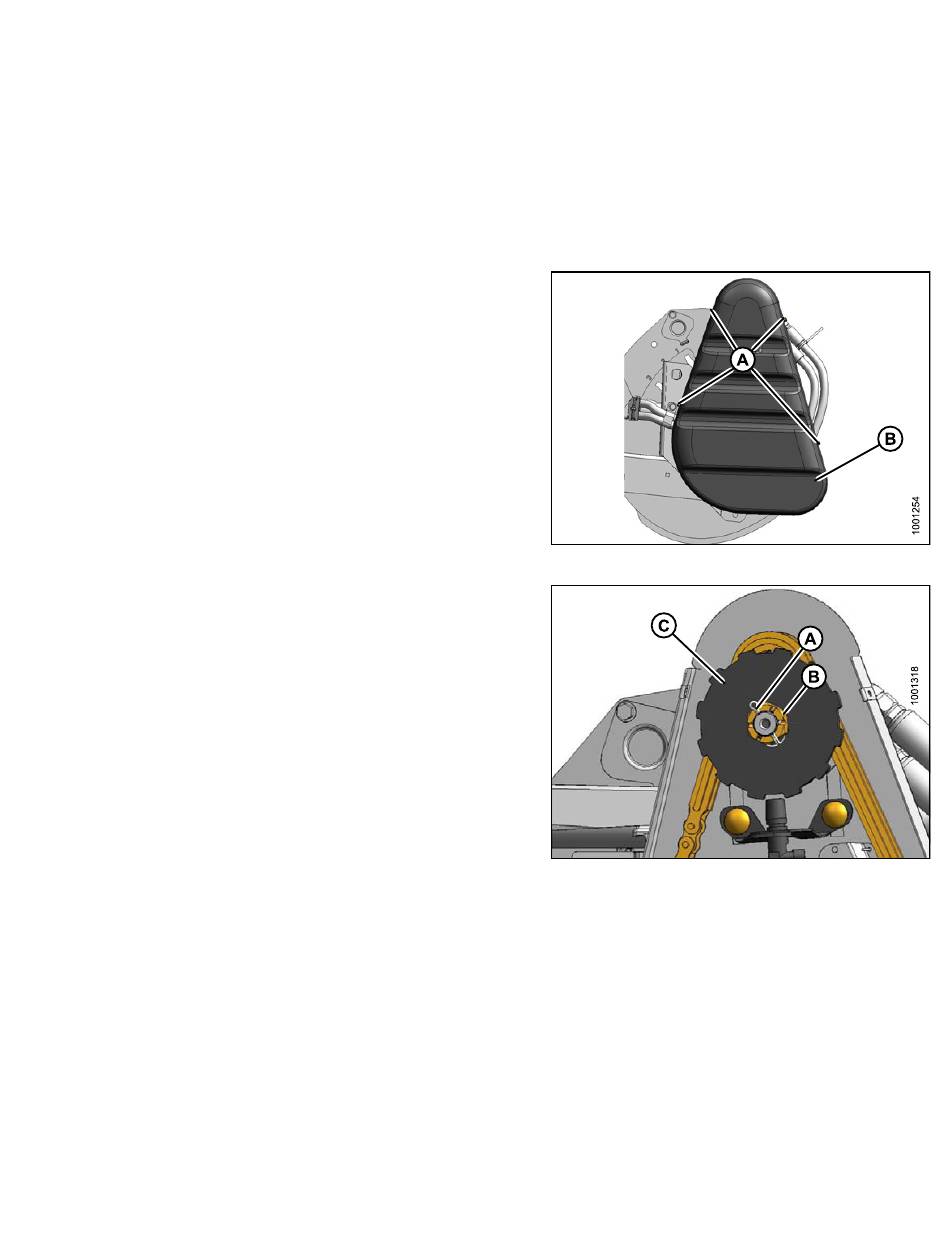

Figure 7.299: Retirez le capot
Figure 7.300
A - Goupille fendue
C - Disque de capteur de vitesse
395
B - Écrou fendu
Révision A
