Bagues d'extrémité de la came
6. Sur l'extrémité de la came, retirez les blindages du
rabatteur et le support des blindages du rabatteur (A)
à l'emplacement du tube à doigts correspondant sur
l'extrémité de la came.
7. Sur l'extrémité de la came, retirez les blindages du
rabatteur et le support des blindages du rabatteur (C)
de l'extrémité de la came du rabatteur à l'emplacement
du tube à doigts correspondant.
NOTE:
Il n'y a aucun blindage du rabatteur sur les
disques centraux.
8. Sur les disques centraux et d'extrémité, retirez les
boulons (A) qui maintiennent le bras (B) au disque.
9. Retirez le boulon (A) sur l'articulation de la came de
façon à ce que le tube à doigts (B) puisse tourner
librement.
10. Relâchez les colliers des bagues (A) à l'aide d'un petit
tournevis pour séparer les dentelures. Retirez le collier
du tube à doigts.
169878
MAINTENANCE ET ENTRETIEN

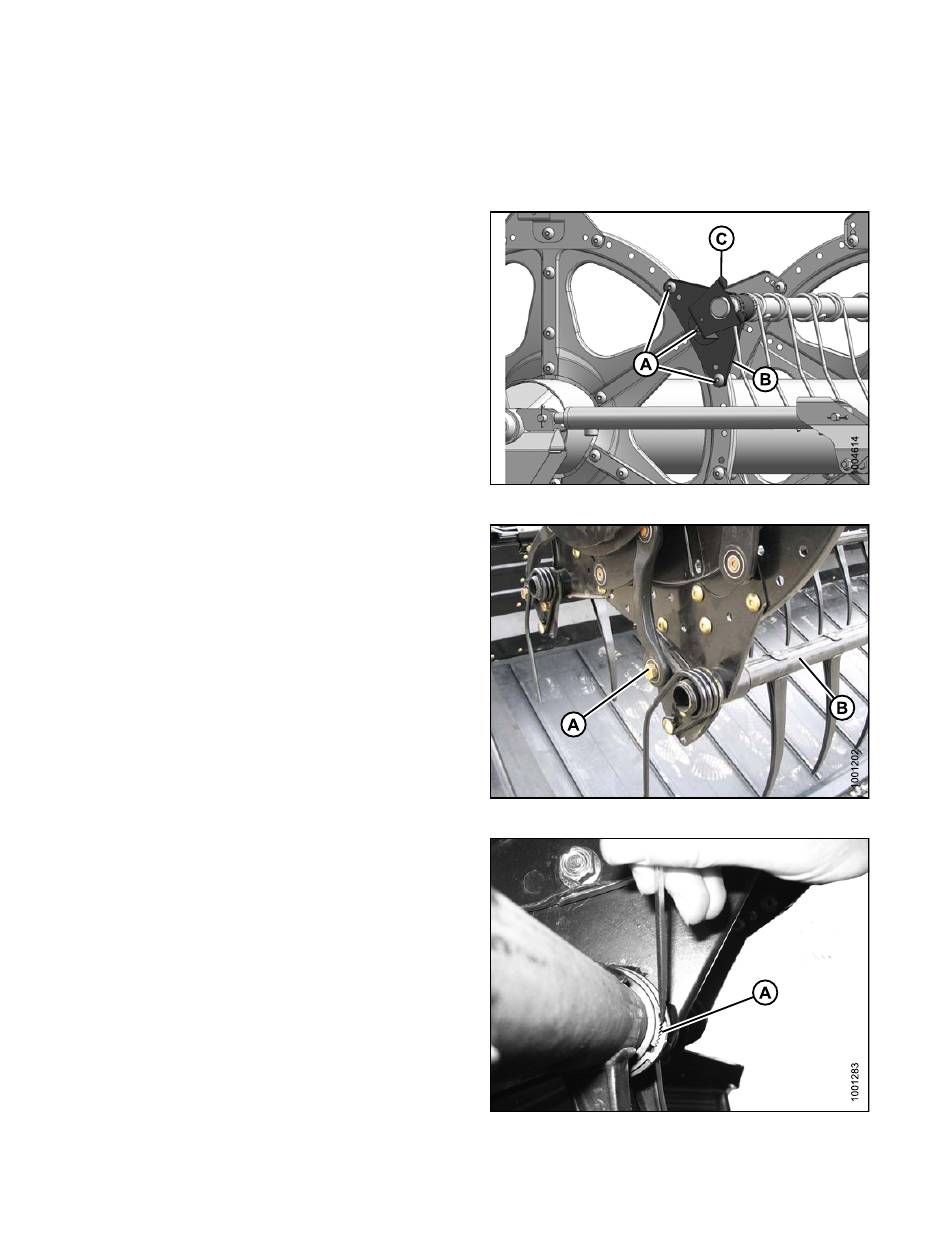

Figure 7.350
Figure 7.351
Figure 7.352
418
Révision A
