5. Retirez
les
deux
maintiennent le rouleau aux bras de tension.
6. Retirez le joint (B).
7. Utilisez un marteau à inertie pour enlever le roulement
(C) du rouleau.
Remplacement du roulement du rouleau libre du tablier des tapis latéraux
1. Retirez
les
deux
maintiennent le rouleau aux bras de tension.
2. Retirez le joint (B).
3. Utilisez un marteau à inertie pour enlever le roulement
(C) du rouleau.
4. Installez le nouveau roulement (C) en appuyant sur le
bord externe du roulement dans le tube. Le roulement
doit être enfoncé de (B) de 14 à 15 mm (0,55 à 0,59 po.)
à partir du bord extérieur du tube.
NOTE:
Enduisez la zone (A) de 8 cc de graisse avant d'installer
le nouveau joint.
169878
MAINTENANCE ET ENTRETIEN
boulons
d'extrémité (A) qui
boulons
d'extrémité (A) qui

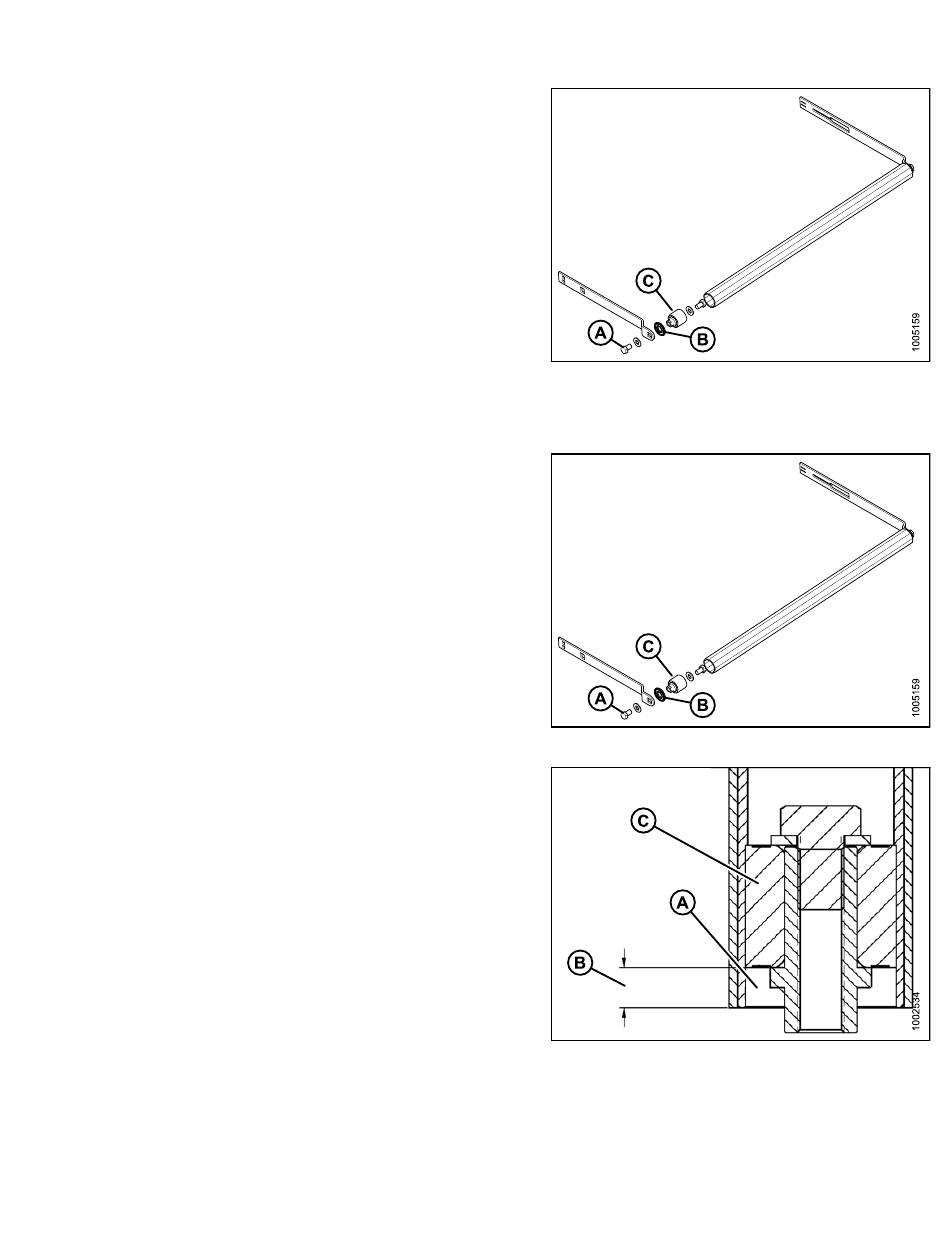

Figure 7.220
Figure 7.221
Figure 7.222
B- 14 à 15 mm (0,51 à 0,55 po.)
365
Révision A
