F
Montage et raccordement électrique

3.2. Installation des moteurs

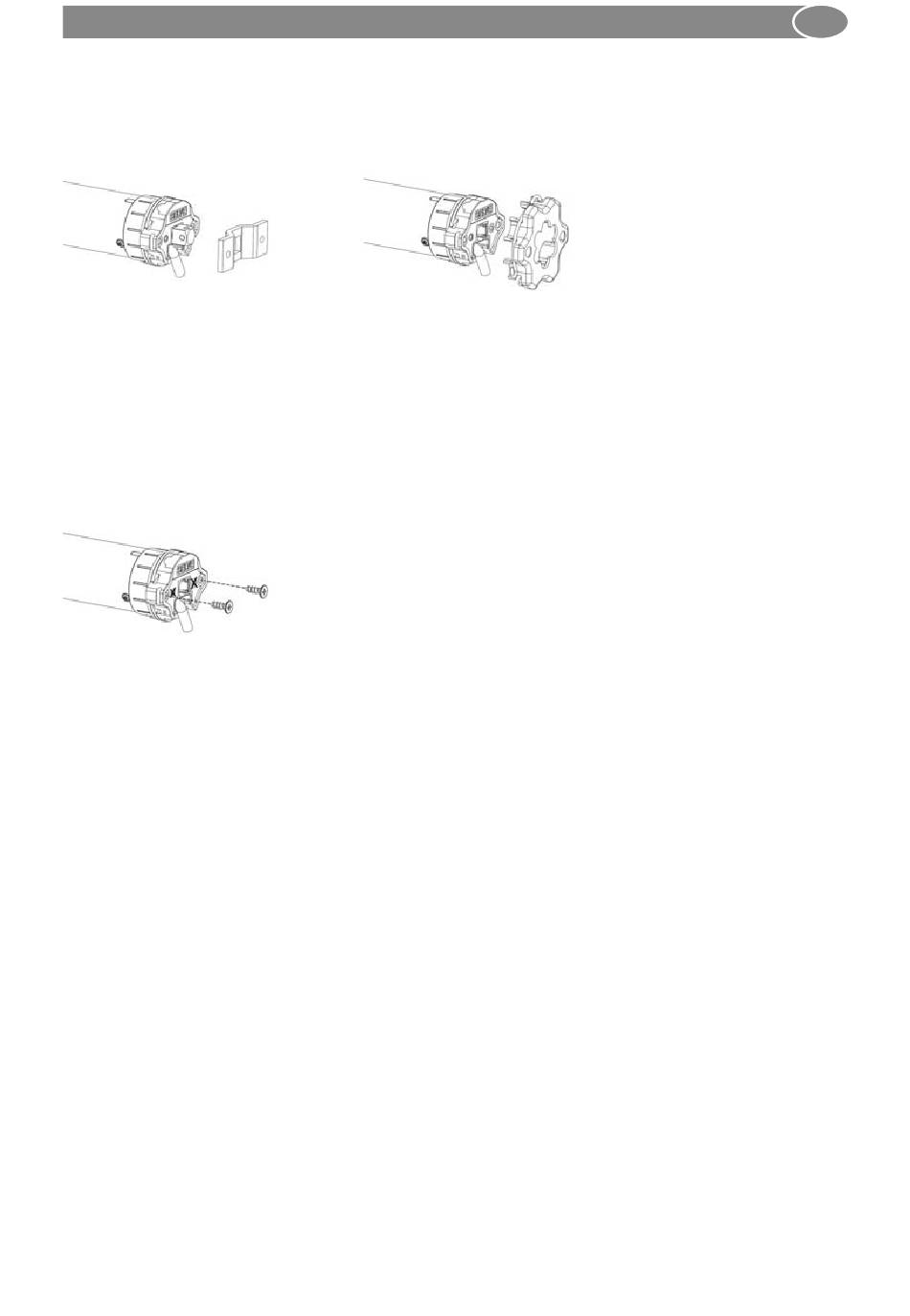

En règle générale, les moteurs SELVE peuvent être fixés sur un carré inséré ou sur le
contour extérieur de la tête du moteur. Différents supports de moteur sont disponibles
pour toutes les possibilités de fixation.
En plus, les différentes brides et plateaux de montage peuvent être pré-vissés.
Lors de l'installation avec un carré, une butée mécanique doit être posée derrière le
support du moteur afin d'empêcher un glissement axial du carré.
Attention! Le moteur SEL 2/30 ne peut pas être fixé avec le carré intégrable 930285!
Si la tête du moteur est directement vissée avec une têtière ou si une bride est pré-
vissée, il faut prendre en compte que, pour les moteurs de la série 2, les alésages
extérieurs (écartement de 48 mm) doivent impérativement être utilisés!
Les alésages intérieurs (écartement de 29 mm) ne peuvent transmettre aucun couple.
Étant donné qu'aucun filetage n'est présent dans les alésages extérieurs, dans ce cas
des vis spéciales doivent être utilisées.
Il n'existe que 2 alésages (écartement de 29 mm) sur la série 1; ceux-ci peuvent égale-
ment être utilisés.
Veuillez utiliser les types de vis suivants:
• Série 2 en plastique: vis auto-taraudeuse KN 1033 STS 50x14-Z
• Série 2 en métal: vis auto-taraudeuse KN 3041 SLS L40x12 T20
• SP série 1: vis auto-taraudeuse KN 1041 STS 40x12 T20
• SE série1: vis DIN 965 M5 x 10
