NL Montage en elektrische aansluiting

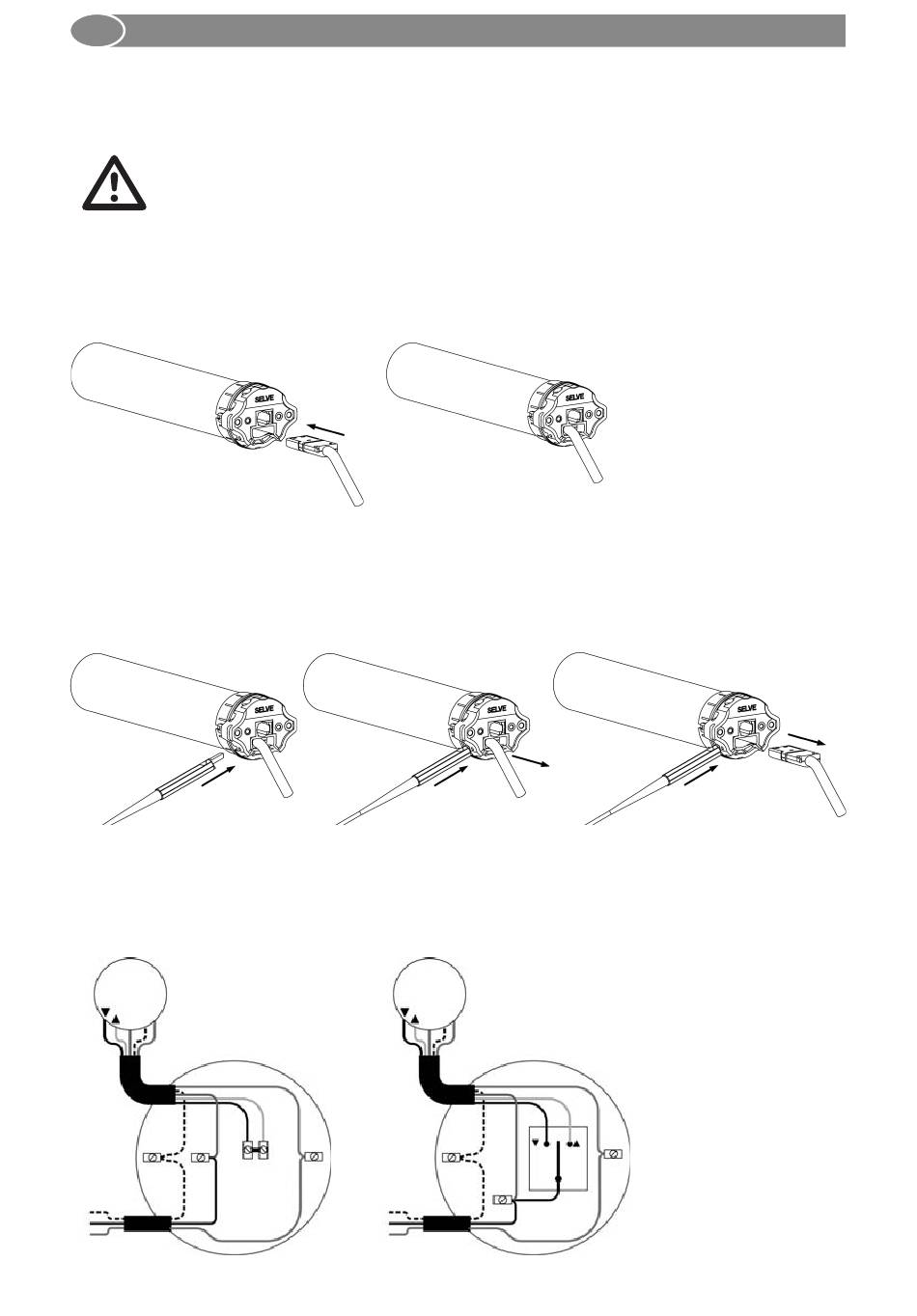

3.3. Montage en demontage van het koppelsnoer

Nog niet alle motortypes zijn voorzien van een koppelsnoer, enkele motortypes worden
nog met een vaste kabel geleverd.
Attentie! Risico van verwonding door een elektrische schok!!
Bij een losgekoppeld koppelsnoer mag er geen spanning op de kabel
Waar-
staan!
schuwing!
Schakel het koppelsnoer spanningsvrij alvorens het te monteren. Steek de stekker
zodanig in de motorkop dat hij hoorbaar vastklik
Schakel het koppelsnoer spanningsvrij alvorens het te demonteren. Ontgrendel de
vastgeklikte stekker via de zijdelingse opening op de motorkop. Dit is mogelijk met
behulp van een schroevendraaier of speciaal gereedschap. Druk op de grendelclip en
trek daarbij voorzichtig aan het koppelsnoer totdat de stekker los komt en het koppels-
noer er kan worden uitgetrokken.

3.4. Elektrische aansluiting

Radioaandrijving zonder
schakelaar
M 1
~
N
PE
L
1 2 3
PE
L1
N
Radioaandrijving met
schakelaar
M 1
~
L
4 5
PE
L1
N
N
PE
1 2 3 4 5
0
L
68
1 = PE, geel-groen
2 = L1, bruin
3 = NEER, zwart
4 = OP , grijs
5 = N, blauw
De aansluiting van
een vast geïnstalleerde
scha kelaar is optioneel.
Bij uitsluitend draad-
loze besturing is de
aansluiting via N, L1 en
PE voldoende.
