Montage und elektrischer Anschluss

3.2. Ablagerung der Motore

Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über
einen eingesteckten Vierkant abgelagert werden. Für alle Ablagerungsmöglichkeiten
stehen verschiedenen Motorlager zur Verfügung.
Außerdem können verschiedenen Flansche oder Montageplatten vorgeschraubt
werden. Bei Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer
Anschlag vorhanden sein, um ein axiales Verschieben des Vierkants zu verhindern.
Achtung! Der Antrieb SEL 2/30 darf nicht mit dem steckbaren Vierkant 930285 abge-
lagert werden!

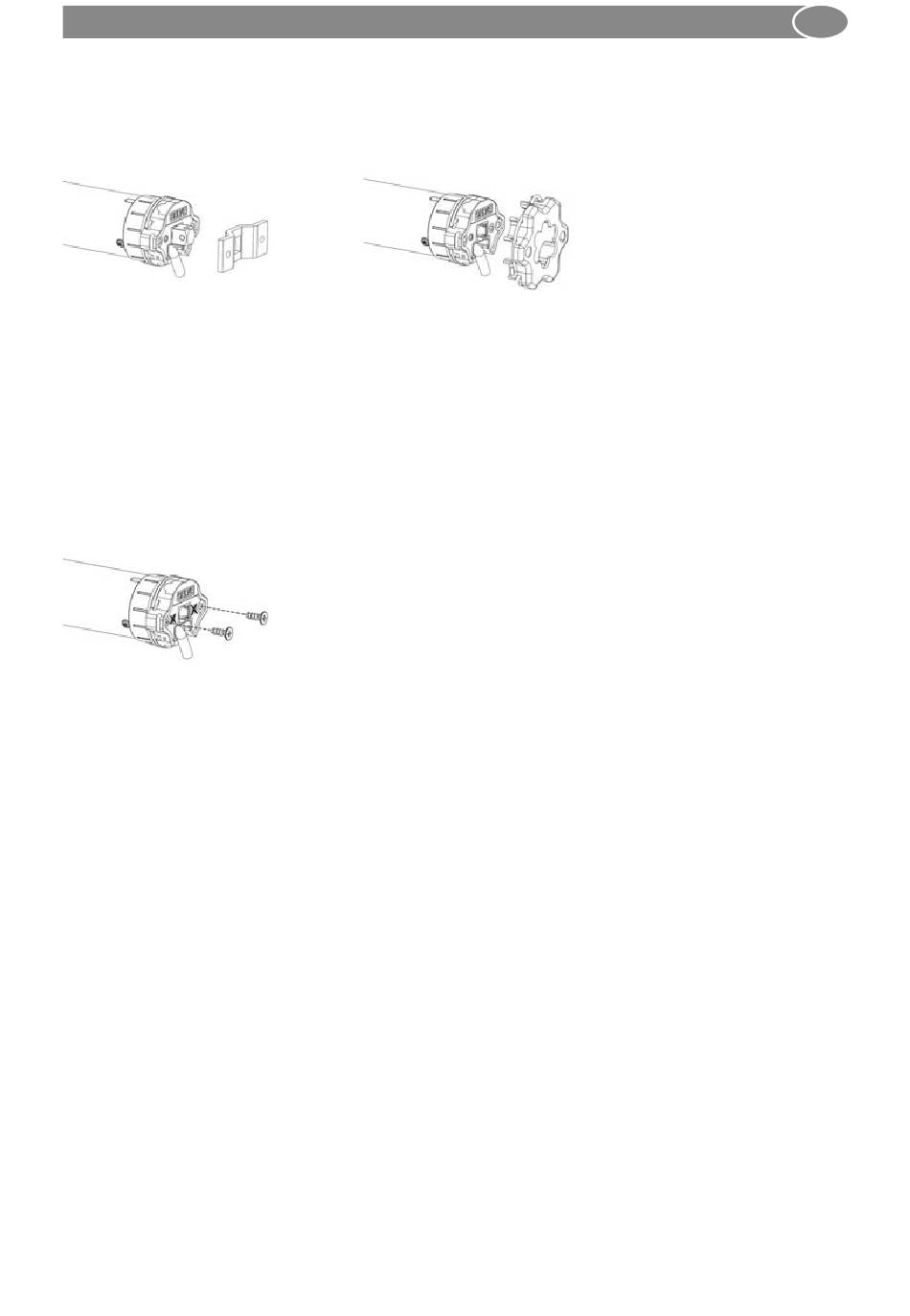

Wird der Motorkopf direkt mit einem Kopfstück verschraubt oder wird ein Flansch
vorgeschraubt, muss berücksichtigt werden, dass bei Antrieben der BR 2 unbedingt
die äußeren Schraublöcher (48 mm Abstand) verwendet werden!
Die inneren Schraublöcher (29 mm Abstand) können keine Drehmomente übertragen.
Da in den äußeren Schraublöchern kein Gewinde vorhanden ist, müssen hier spezielle
Schrauben verwendet werden.
Bei BR 1 gibt es nur 2 Schraublöcher (29 mm Abstand), diese dürfen auch verwendet
werden.
Bitte folgende Schraubentypen verwenden:
• BR 2 Kunststoff: selbstfurchende Schraube KN 1033 STS 50x14-Z
• BR 2 Metall: selbstfurchende Schraube KN 3041 SLS L40x12 T20
• SP BR 1: selbstfurchende Schraube KN 1041 STS 40x12 T20
• SE.. BR 1: Schraube DIN 965 M5 x 10
