Généralités
Fonctionnement
Utilisation avec variateur de vitesse
UTILISATION DU MOTEUR
À COUPLE CONSTANT
DE 0 à 87HZ

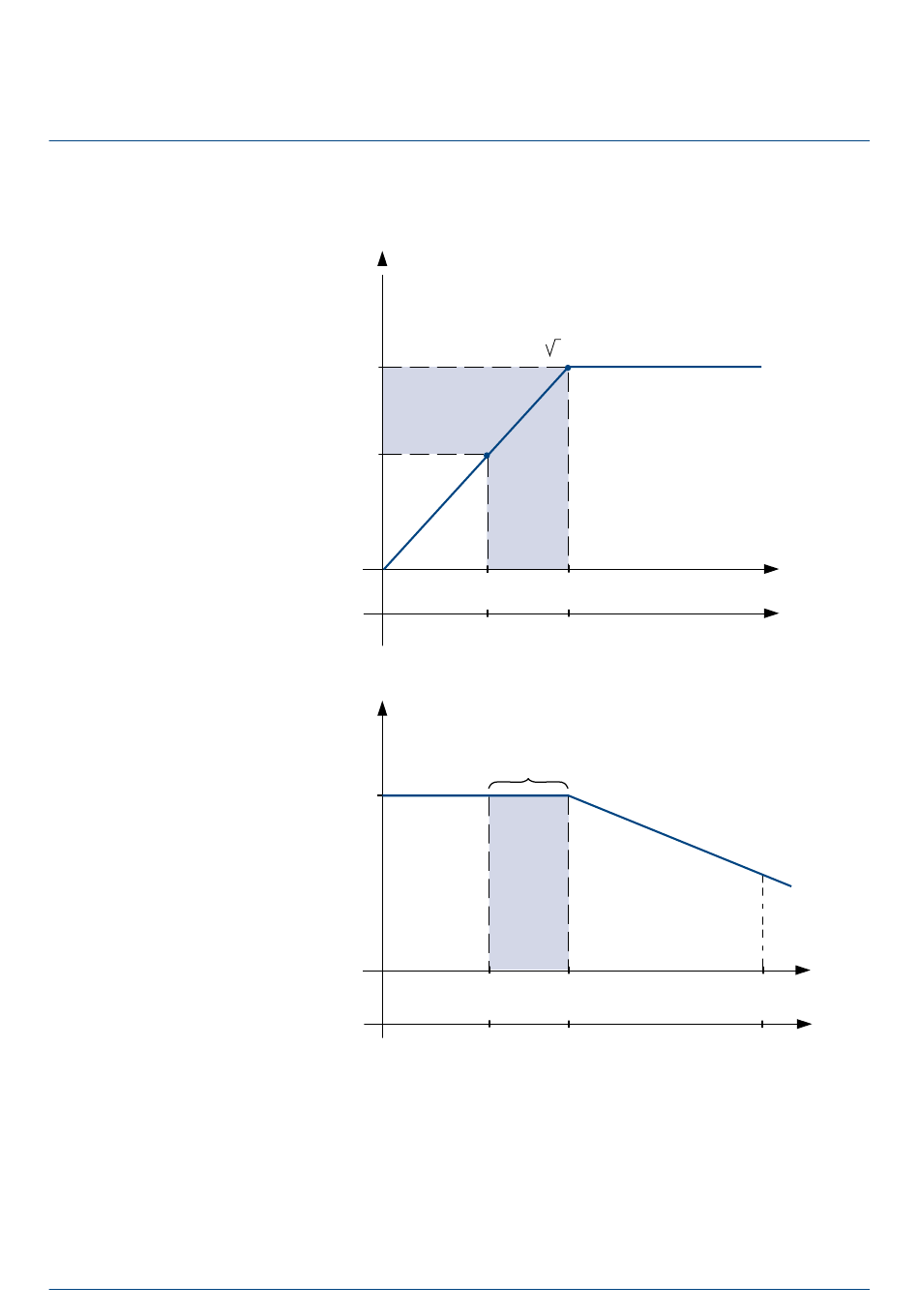

L'utilisation des moteurs avec un
couplage Δ associé à un variateur de
fréquence permet d'augmenter la plage
à couple constant de 50 à 87 Hz, ce qui
permet d'accroître la puissance dans le
même rapport.
Le variateur de fréquence
dimensionné sur la valeur de courant en
230V et programmé avec une loi tension/
fréquence de 400V 87 Hz.
Exemple de sélection en 4 pôles :
- Pour un couple constant de 195 N.m de
-1
750 à 2600 min :
- > sélection : moteur LSES 30 kW 4P
+ variateur 100A
Exemple de sélection en 2 pôles :
- Pour une puissance constante de 4 kW
-1
de 3000 à 5200 min :
- > sélection : moteur LSES 3 kW 2P
+ variateur 11A
ATTENTION : Vitesse maxi mécanique
par hauteur d'axe à respecter.
Volts
400V
sera
230V
N.m
C
N
Leroy-Somer - IMfinity moteurs asynchrones triphasés - 5147 fr - 2016.09 / f
®
Caractéristiques moteurs sur variateurs
Couplage 230V Δ réseau 400V 50 Hz
3 x P
N
P
N
50 Hz 87 Hz
1500 2600
Plage supplémentaire
à couple constant
50 Hz 87 Hz
1500
2600
P : puissance nominale
N
Hz
Moteur 4 pôles
min
-1
C : couple nominal
N
Hz
F
max
Moteur 4 pôles
min
N 5200
-1
max
