Optimisation de l'utilisation

PROTECTION THERMIQUE

La protection des moteurs est assurée
par un disjoncteur magnétothermique à
com mande manuelle ou automatique,
placé entre le sectionneur et le moteur.
Ce disjoncteur peut être accompagné de
fusibles.

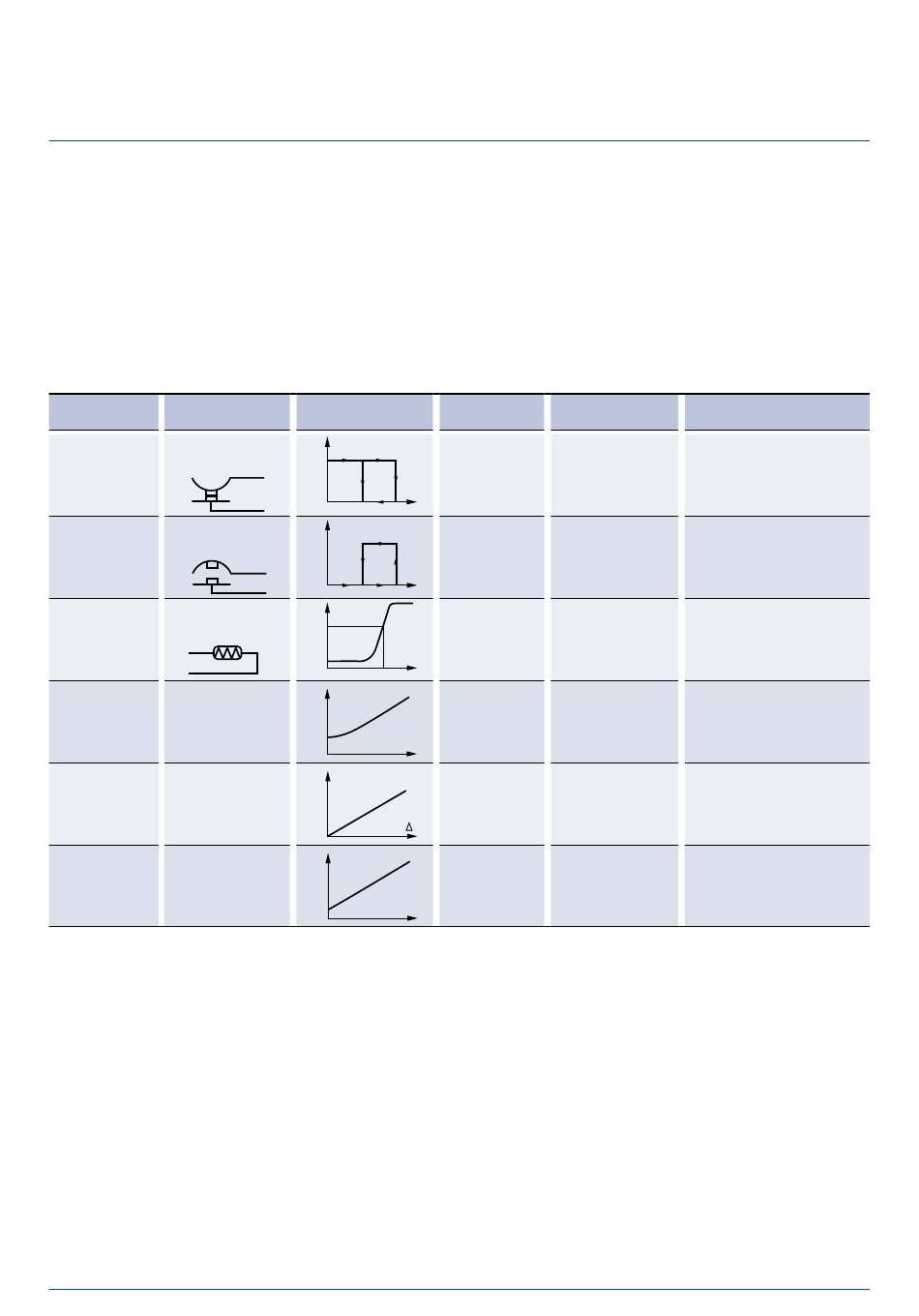

PROTECTIONS THERMIQUES INDIRECTES INCORPORÉES
Principe du
Type
fonctionnement
Bilame à chauffage
indirect avec contact
Protection thermique
à ouverture (O)
à ouverture
PTO
Bilame à chauffage
indirect avec contact
Protection thermique
à fermeture (F)
à fermeture
PTF
Résistance variable
Thermistance
non linéaire à
à coefficient de
chauffage indirect
température positif
CTP
Résistance dépend
Sonde thermique
de la température
KT U
de l'enroulement
Thermocouples
T (T < 150 °C)
Cuivre Constantan Effet Peltier
K (T < 1000 °C)
Cuivre Cuivre-Nickel
Sonde thermique Résistance variable
au platine linéaire à
PT 100 chauffage indirect
- TNF : température nominale de fonctionnement.
- Les TNF sont choisies en fonction de l'implantation de la sonde dans le moteur et de la classe d'échauffement.
- KT U 84/130 en standard.
* Le nombre d'appareils concerne la protection du bobinage.
MONTAGE DES DIFFÉRENTES
PROTECTIONS
- PTO ou PTF, dans les circuits de
commande.
- CTP, avec relais associé, dans les
circuits de commande.
- PT 100 ou thermocouples, avec
appareil de lecture associé
enregistreur), dans les tableaux de
contrôle des installations pour suivi en
continu.
50
Ces équipements de protection assurent
une protection globale des moteurs
contre les surcharges à variation lente. Si
l'on veut diminuer le temps de réaction, si
l'on veut détecter
instantanée, si l'on veut suivre l'évolution
de la température aux « points chauds »
du moteur ou à des points caractéristiques
pour la maintenance de l'installation, il est
Courbe de
fonctionnement
I
T
O
TNF
I
T
F
TNF
R
T
TNF
R
T
V
T
R
T
ALARME ET PRÉALARME
Tous les équipements de protection
peuvent être doublés (avec des TNF
différentes) : le premier équipement
servant de préalarme (signaux lumineux
ou sonores, sans cou pure des circuits de
puissance), le second servant d'alarme
(ou (assurant la mise hors tension des
circuits de puissance).
Leroy-Somer - IMfinity moteurs asynchrones triphasés - 5147 fr - 2016.09 / f
®
conseillé d'installer des sondes de
protection thermique placées aux points
sensibles. Leur type et leur descrip tion
font l'objet du tableau ci-après. Il faut
une surcharge souligner qu'en aucun cas ces sondes ne
peuvent être utilisées pour réaliser une
régu lation directe des cycles d'utilisation
des moteurs.
Pouvoir
Protection assurée
de coupure (A)
2,5 A sous 250 V surveillance globale
à cos j 0,4 surcharges lentes
2,5 A sous 250 V surveillance globale
à cos j 0,4 surcharges lentes
surveillance globale
0
surcharges rapides
surveillance continue
0 de grande précision
des points chauds clés
surveillance continue
0 ponctuelle
des points chauds
surveillance continue
0 de grande précision
des points chauds clés
PROTECTIONS THERMIQUES
DIRECTES INCORPORÉES
Pour les faibles courants nominaux, des
pro tections de type bilames, traversées
par le courant de ligne, peuvent être
utilisées. Le bi lame actionne alors des
contacts qui assurent la coupure ou
l'établissement du circuit d'alimentation.
Ces protections sont conçues avec
réarmement manuel ou automatique.
Montage
Nombre d'appareils*
Montage dans circuit
de commande
2 en série
Montage dans circuit
de commande
2 en parallèle
Montage avec relais associé
dans circuit de commande
3 en série
Montage dans les tableaux
de contrôle avec appareil de lecture
associé (ou enregistreur)
1/point à surveiller
Montage dans les tableaux
de contrôle avec appareil de lecture
associé (ou enregistreur)
1/point à surveiller
Montage dans les tableaux
de contrôle avec appareil de lecture
associé (ou enregistreur)
1/point à surveiller
