IMfinity moteurs asynchrones triphasés - Rendements IE2 - IE3 - IE4 - Non IE
®
Carter Aluminium ou Acier IP 23
Installation et maintenance

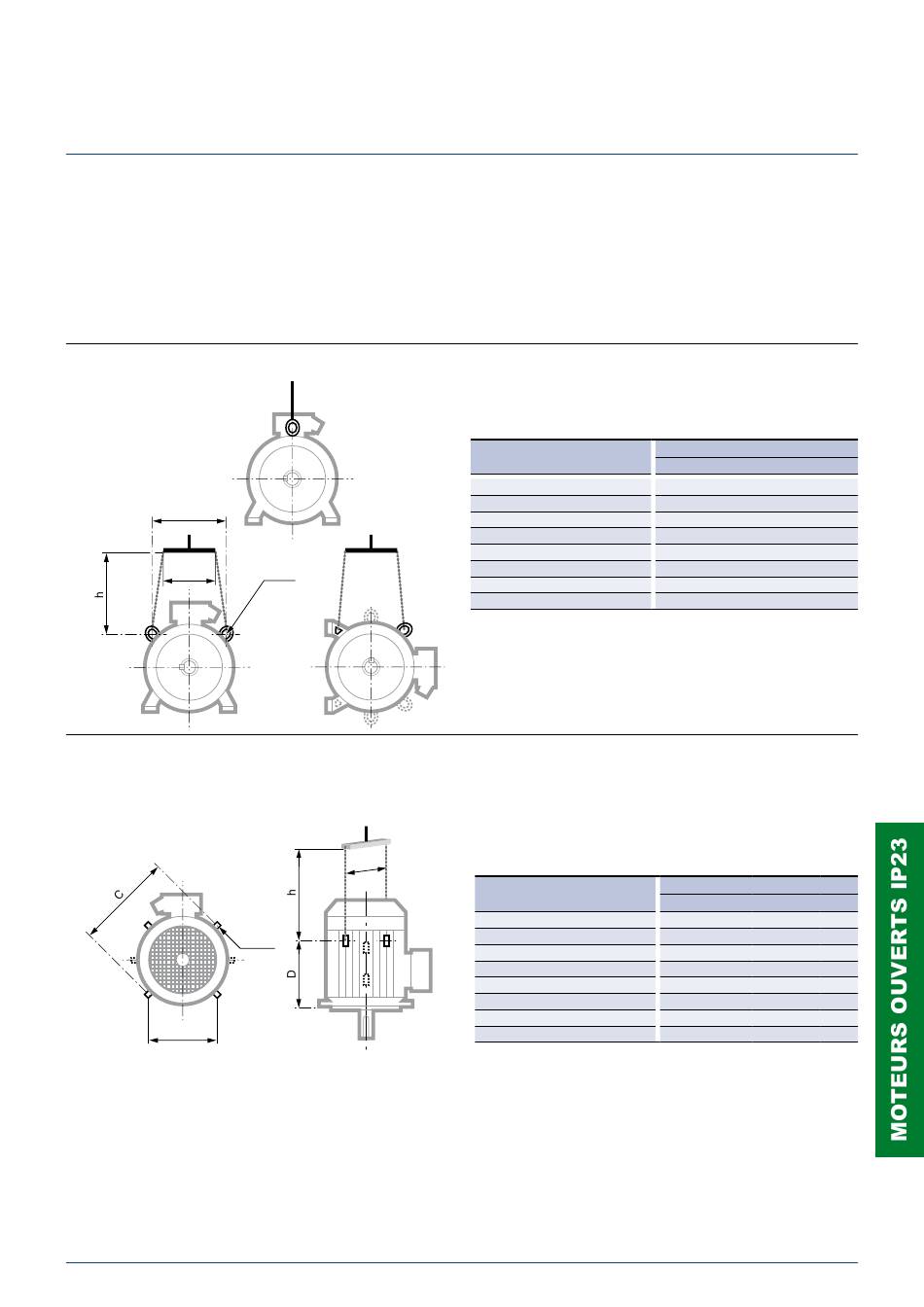

Position des anneaux de levage

LEVAGE DU MOTEUR SEUL
(non accouplé à la machine)
La réglementation précise qu'au-delà
25 kg, il est nécessaire d'utiliser un
moyen de manutention adapté.
POSITION HORIZONTALE
A
e
POSITION VERTICALE
E
Vue de dessus**
Tous nos moteurs sont équipés d'un
moyen de préhension permettant de
manutentionner le moteur sans risque.
Vous trouverez ci-dessous le plan
d'élinguage avec les dimensions à
respecter.
2 x Øt
e
n x ØS
Vue de côté
Leroy-Somer - IMfinity moteurs asynchrones triphasés - 5147 fr - 2016.09 / f
®
Pour éviter tout endommagement du
moteur lors de sa manutention (par
exemple : passage du moteur de la
position
verticale), il est impératif de respecter
ces préconisations.
Type
PLSES 225 MG
PLSES 250 MF/SF
PLSES 280 MD/MGU/SGU/SGJ
PLSES 315 SUR/MUR/L/LD/LUS/SU
PLSES 315 LG/MGU/VLG/VLGU
PLSES 355
PLSES 400
PLSES 450
Type
PLSES 225 MG
PLSES 250 MF/SF
PLSES 280 MD/MGU/SGU/SGJ
PLSES 315 SUR/MUR/L/LD/LUS/SU
PLSES 315 LG/MGU/VLG/VLGU
PLSES 355
PLSES 400
PLSES 450
* si le moteur est équipé d'une tôle parapluie, prévoir 50 à 100 mm de plus afin d'en
éviter l'écrasement lors du balancement de la charge.
** si n = 2, les anneaux de levage forment un angle de 90° par rapport à l'axe de
la boîte à bornes.
si n = 4, cet angle devient 45°.
horizontale à la position
Position horizontale
A e mini h mini Øt
310 300 300 30
310 300 300 30
310 300 300 30
385 380 500 30
440 750 550 48
504 850 630 67
600 1010 750 67
600 1010 750 67
Position verticale
C E n** ØS e mini* h mini
450 310 2 14 450 490
450 310 4 30 450 490
450 310 4 30 450 490
500 385 4 30 500 500
610 440 8 48 750 450
710 504 8 48 800 530
850 600 8 67 900 640
900 600 8 67 930 610
159
