Raccordement Moteur/Frein - Siemens SINAMICS S120 Manuel

Motor Modules avec Cold Plate
8.3 Description des interfaces

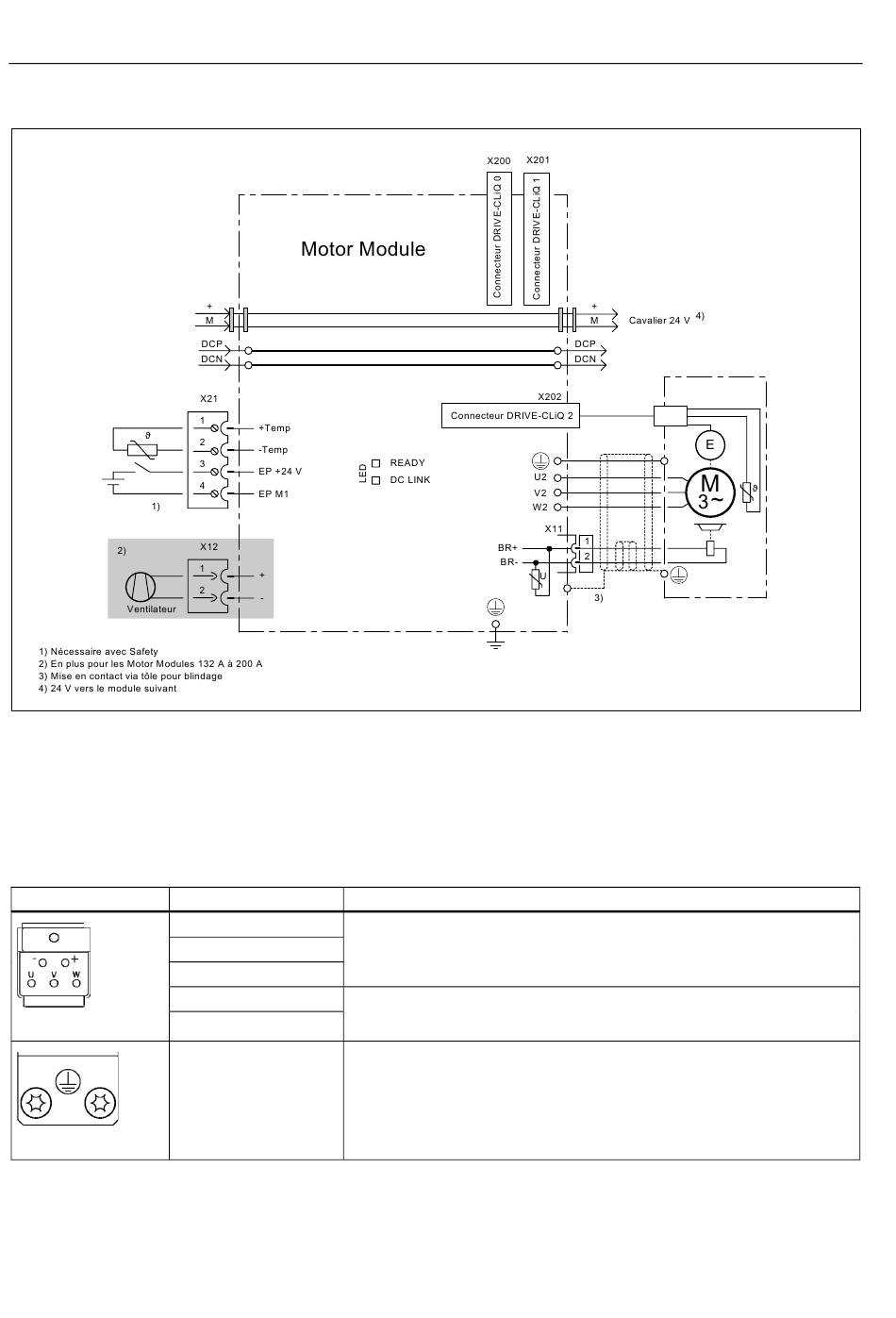

Figure 8-3 Exemple de raccordement Single Motor Modules 45 A à 200 A
8.3.3

Raccordement moteur/frein

Tableau 8-1 Bornier X1/X2 Motor Modules 3 A jusqu'à 30 A et Double Motor Modules 3 A jusqu'à 18 A
Borne
U (U2)
V (V2)
W (W2)
+ (BR+)
- (BR-)
Connexion PE
1 pour cosse annulaire conforme à DIN 46234
184
Caractéristiques techniques
Branchement moteur
Raccord de freins
Taraudage M5 / 3 Nm
1)
Parties puissance Booksize Cold Plate
Manuel, (GH4), 03.2007, 6SL3097-2AJ00-0DP4
