3.2.2.1 Effets de la surface de montage et proximité
La proximité du MicroFlex e100 par rapport aux
autres composants pourra nuire à l'efficacité du
refroidissement.
installé à côté d'un autre MicroFlex e100 (ou
d'une obstruction quelconque), un intervalle
minimum de 15 mm doit être maintenu entre les
deux pour ne pas compromettre l'efficacité du
refroidissement.
Si le MicroFlex e100 est installé au-dessus ou
en dessous d'un autre MicroFlex e100 (ou d'une
obstruction quelconque), un intervalle minimum
de 90 mm doit être maintenu entre les deux
pour ne pas compromettre l'efficacité du
refroidissement.
d'installation d'un MicroFlex e100 au-dessus
d'un autre MicroFlex e100 ou d'une source de
chaleur, l'air parvenant jusqu'à l'appareil sera
déjà chauffé par le ou les appareils se trouvant
au-dessous. En cas d'installation de plusieurs
MicroFlex e100 les uns au-dessus des autres,
ils doivent être alignés et non décalés, pour
encourager la bonne circulation de l'air à travers
les dissipateurs de chaleur.
Pour les caractéristiques de réduction de valeur
nominale, il est supposé que le MicroFlex e100
est fixé sur une plaque métallique de 3 mm
d'épaisseur (ou moins). Si le MicroFlex e100 est
fixé sur une plaque de 10 mm, les caractéris-
tiques de courant affichées dans les sections
3.2.3 à 3.2.5 pourront être augmentées de 7 %
(maximum) en l'absence de refroidissement par
flux d'air forcé, ou de 15 % s'il est présent.
Il est recommandé de réserver environ 60 mm
d'espace à l'avant pour le câblage et les
connecteurs.
MN1942WFR
Si
le
MicroFlex e100
Rappelez-vous
qu'en
Plaque arrière métallique
est
cas
Ventilateur

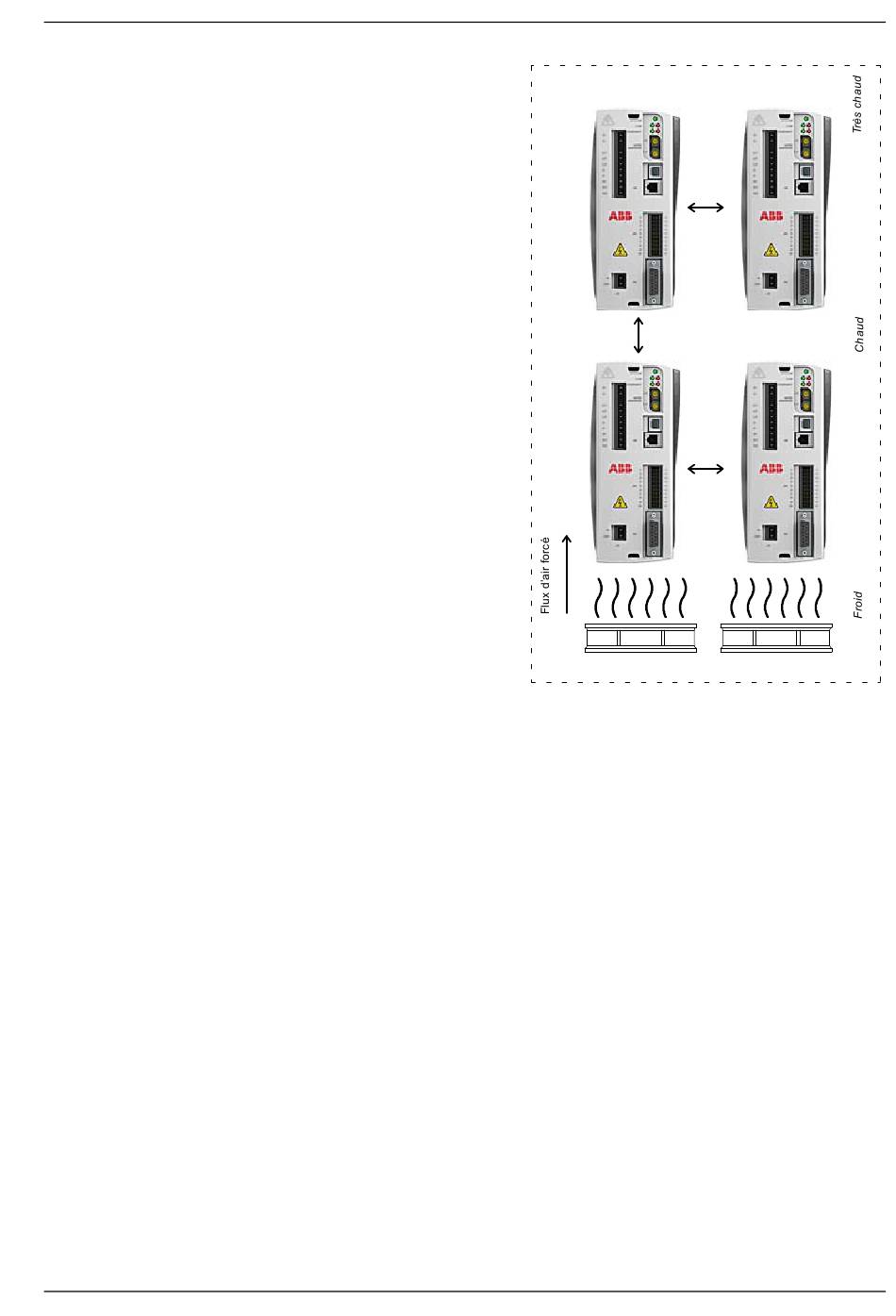

Figure 2: Refroidissement et proximité
Installation de base 3-7
15 mm
90 mm
15 mm
Ventilateur
