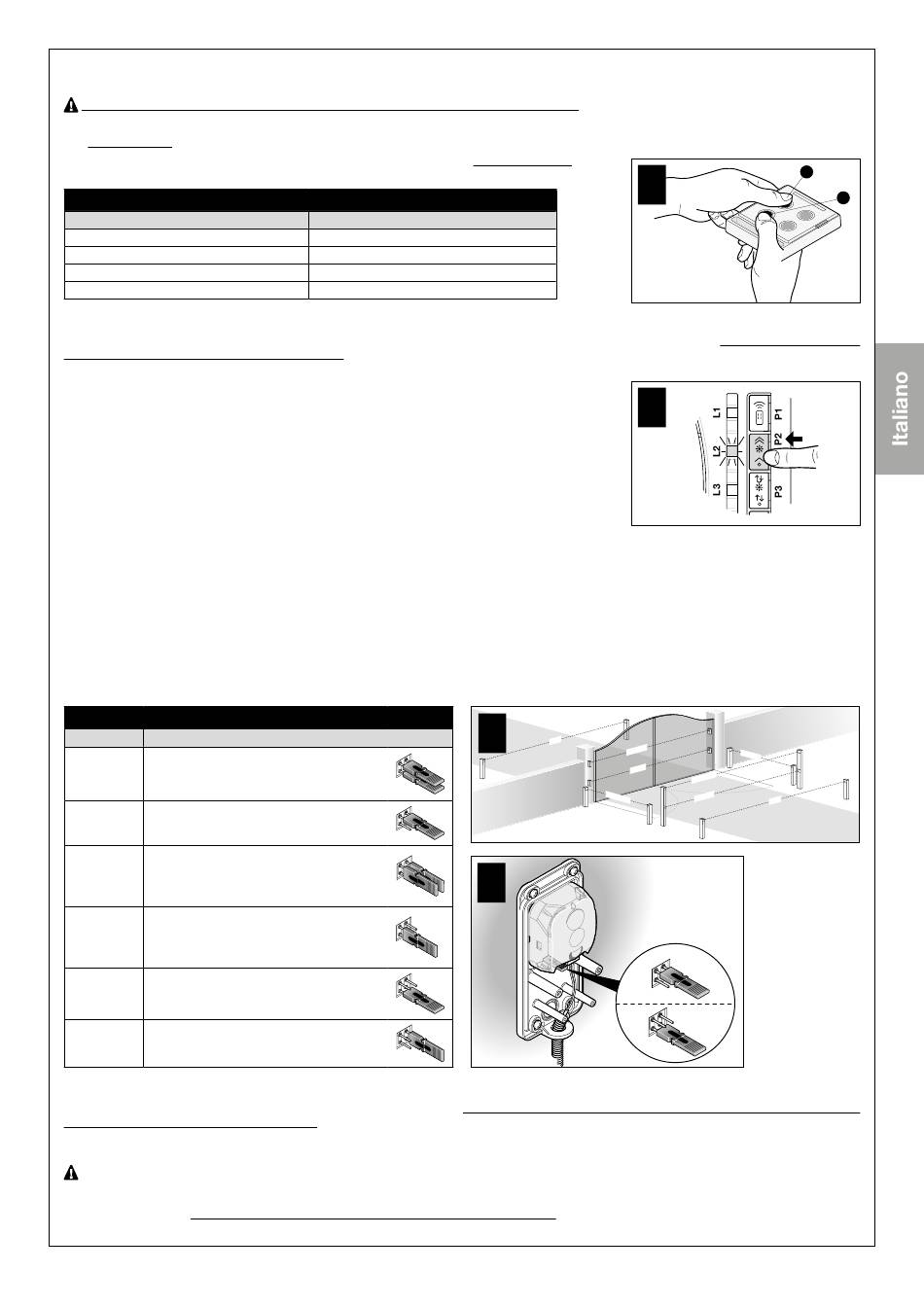

9.1.3.2 - Procedura di verifica dei parametri: configurazione ingresso Open - configurazione uscita OGI - scaricamento Motore 1 e 2 in
chiusura - scaricamento Motore 1 e 2 in apertura
Prima di procedere, verificare nella Tabella 7 il parametro da modificare e l'azione da eseguire:
01. Sul trasmettitore (fig. 24) premere e matenere premuti contemporaneamente i tasti T1 e T3 per 5 secondi e poi rilasciarli.
02. Entro 3 secondi dal rilascio, eseguire l'azione prevista nella Tabella 7 per verificare il parametro desiderato.
03. Rilasciare il tasto quando il lampeggiante inizia a emettere dei lampeggi: contare i lampeggi.
Verificare nella Tabella 5 il valore che corrisponde al numero di lampeggi.
Parametri
Configurazione ingresso Open
Configurazione uscita OGI
Scaricamento Motore 1 e 2 in chiusura
Scaricamento Motore 1 e 2 in apertura

9.2 - AGGIUNTA O RIMOZIONE DEI DISPOSITIVI

Nell'impianto realizzato, è possibile aggiungere o rimuovere dispositivi in qualsiasi momento: nel caso di aggiunta dispositivi, è importante verificare che
questi siano perfettamente compatibili con RIVA 200; per ulteriori dettagli consultare il servizio as s istenza Nice.

9.2.1 - Memorizzazione di ulteriori dispositivi

Normalmente l'operazione di apprendimento dei dispositivi collegati all'ECSbus e all'ingresso Stop viene
eseguita durante la fase d'installazione, ma se vengono aggiunti (o rimossi) dispositivi successivamente,
è necessario eseguire la procedura di seguito:
01. Sulla centrale premere e mantenere premuto il tasto P2 (fig. 25) per minimo 3 secondi e poi rila-
sciare il tasto.
02. Attendere alcuni secondi che la centrale finisca l'apprendimento dei dispositivi: il led L2 si accende.
Se invece lampeggia significa che c'è qualche errore, eventualmente vedere capitolo 10.
03. Dopo aver aggiunto o rimosso dei dispositivi è necessario eseguire di nuovo il collaudo dell'automa-
zione (paragr. 6.1).

9.2.2 - Aggiunta fotocellule opzionali

In qualsiasi momento è possibile installare ulteriori fotocellule oltre a quelle già fornite di serie con RIVA200. In un automatismo per cancelli a 2 ante è
possibile porle secondo quanto rappresentato in fig. A.
Per il corretto riconoscimento delle fotocellule da parte della centrale, è necessario eseguire l'indirizzamento delle stesse attraverso appositi ponticelli elet-
trici. L'operazione di indirizzamento va eseguita sia su TX che su RX (ponendo i ponticelli elettrici nello stesso modo) e verificando che non siano presenti
altre coppie di fotocellule con lo stesso indirizzo. L'indirizzamento delle fotocellule serve sia perché possano essere riconosciute correttamente tra gli altri
dispositivi dell'ECSbus sia per assegnare la funzione svolta.
01. Aprire il guscio della fotocellula.
02. Individuare la posizione in cui sono installate in base alla Figura A ed eseguire il ponticello secondo la Tabella C.
I ponticelli non usati vanno riposti nel vano a loro riservato per poter essere riutilizzati in futuro (fig. B).
03. Eseguire la fase di apprendimento come indicato nel paragrafo 5.3 "Memorizzazione dei dispositivi collegati".
TABELLA C
Fotocellule
Fotocellula esterna h = 50 con intervento
FOTO
in chiusura (ferma ed inverte il movimento)
Fotocellula esterna h = 100 con intervento
FOTO II
in chiusura (ferma ed inverte il movimento)
Fotocellula interna h = 50 con intervento
sia in chiusura (ferma ed inverte il
FOTO 1
movimento) che in apertura (ferma e
riparte al disimpegno della fotocellula)
Fotocellula interna h = 100 con intervento
sia in chiusura (ferma ed inverte il
FOTO 1 II
movimento) che in apertura (ferma e
riparte al disimpegno della fotocellula)
Fotocellula interna con intervento in
FOTO 2
apertura (ferma ed inverte il movimento)
Fotocellula interna con intervento in
FOTO 2 II
apertura (ferma ed inverte il movimento)

9.3 - MEMORIZZAZIONE DI ULTERIORI TRASMETTITORI

La centrale integra un ricevitore radio per trasmettitori ECCO5 (vari modelli). I trasmettitori in dotazione non sono memorizzati, quindi è necessario prima
eseguire la memorizzazione del 1° trasmettitore (paragr. 5.5); per memorizzare ulteriori trasmettitori è possibile scegliere una delle procedure (Modo 1
o Modo 2) riportate di seguito.Complessivamente la capacità di memoria della centrale è di 100 unità: la memorizzazione in Modo 1 occupa una unità
di memoria per ogni trasmettitore mentre, quella in Modo 2 occupa una unità di memoria per ogni tasto di trasmettitore.
Prima di eseguire le procedure di memorizzazione, si consiglia di leggerle e di rispettare i tempi indicati.

9.3.1 - Procedura di memorizzazione in Modo 1

Con questa procedura si memorizzano contemporaneamente tutti i tasti del trasmettitore, abbinandoli automaticamente ai comandi riportati nella
Tabella 8.
TABELLA 7
Azione da eseguire
Premere e mantenere premuto il tasto T1
Premere e mantenere premuto il tasto T2
Premere e mantenere premuto il tasto T3
Premere e mantenere premuto il tasto T4
Ponticelli
24
25
A
F A 2
O II
F O T
O
F O T
F O T
O 2 II
B
T1
T3
F O T
O 2
O 1 II
F O T
O 1
F O T
F A 1
Italiano – 25
