Długość skrzydła pozwala na określenie maksymalnej ilości cykli na godzinę
oraz ilości cykli kolejno następujących, natomiast ciężar bramy pozwala na
określenie procentowej redukcji cykli i maksymalnej dozwolonej prędkości; na
przykład jeśli skrzydło ma 5 m długości byłyby możliwe 23 cykle/godzinę i 11
cykli kolejnych, natomiast jeśli skrzydło waży 350 kg należy zmniejszyć je o
50%, zatem w rezultacie otrzymamy 11 cykli na godzinę oraz 5 cykli kolejnych,
natomiast maksymalna prędkość dopuszczalna wyniesie V5: bardzo szybko.
Dla zapobieżenia przegrzaniu, w centrali zamontowany jest ogranicznik, któ-
ry oblicza obciążenie silnika i czas trwania cykli i interweniuje, kiedy zostaje
przekroczona maksymalna wartość graniczna. Ogranicznik manewrów mierzy
także temperaturę otoczenia ograniczając dodatkowo liczbę manewrów w
przypadku szczególnie wysokich temperatur.
3.2.1 - Trwałość produktu
Trwałość to średni czas użytkowania produktu. Trwałość urządzenia zależy w
dużym stopniu od wskaźnika trudności wykonywania manewrów, czyli sumy
wszystkich czynników wpływających na zużycie produktu, zob. Tabela 3.
Aby oszacować trwałość automatu, należy postąpić w opisany poniżej sposób:
01. Zsumować wartości wskaźników z Tabeli 3, dotyczących warunków
występujących w instalacji;
02. Na Wykresie 1 przeprowadzić pionowo linię od odnalezionej wartości aż
do przecięcia z krzywą. W tym punkcie wykreślić linię poziomą aż do prze-
cięcia z linią „ilość cykli". Określona wartość to szacowana trwałość Pań-
stwa produktu.
Trwałość wskazaną na wykresie można uzyskać tylko wtedy, jeżeli skrupulatnie
jest realizowany plan konserwacji, zob. rozdział „Plan konserwacji". Trwałość
produktu oszacowywana jest na podstawie obliczeń projektowych i wyników
testów wykonanych na prototypach. Będąc zatem tylko wartością szacunko-
wą, nie jest jednoznaczną gwarancją rzeczywistej trwałości produktu.
Przykład obliczania trwałości: automatyzacja bramy ze skrzydłem o przy-
kładowej długości 4,5 m i wadze 250 kg, zainstalowanej w pobliżu morza:
W Tabeli 3 dla tego typu instalacji widoczne są następujące „wskaźniki trudności":
10% („Długość skrzydła"), 15% („Ciężar skrzydła") i 15% („Obecność pyłów, piachu
lub zasolenie").
Wskaźniki te należy zsumować, aby odczytać całkowity wskaźnik trudności, który
w tym przypadku wynosi 40%. Na podstawie odnalezionej wartości (40%) należy
odszukać na pionowej osi Wykresu 1 („wskaźnik trudności") wartość odpowiadającą
„ilości cykli", jakie nasz produkt będzie w stanie wykonać podczas swojego cyklu
życia. Wartość ta to około 105 000 cykli.
3.3 - Prace przygotowujące do montażu
Na rys. 2 przedstawiony został przykład instalacji automatyki, wykonanej przy
użyciu komponentów firmy Nice:
a Przełącznik kluczowy
b Fotokomórki na kolumience
c Fotokomórki
d Główna listwa ochronna stała (opcja)
e Główna listwa ochronna ruchoma
f
Zębatka
g Dodatkowa listwa ochronna stała (opcja)
h Lampa ostrzegawcza z wbudowaną anteną
i
Slight
l Dodatkowa listwa ochronna ruchoma
Podłączenie
A: Linia elektryczna
B: Lampa ostrzegawcza z anteną
C: Fotokomórki
D: Przełącznik kluczowy
E: Listwy stałe
F: Listwy ruchome
Uwaga 1 – jeśli przewód zasilający jest dłuższy niż 30 m, to zastosować należy przewód o większym przekroju, na przykład 3x2,5 mm
dodatkowe uziemienie w pobliżu automatyki.
Uwaga 2 – jeśli przewód „BlueBUS" jest dłuższy niż 30 m, ale nie dłuższy niż 50 m, to należy zastosować przewód 2x1 mm
Uwaga 3 – dwa przewody 2x0,5mm
Uwaga 4 – jeśli zastosowano więcej niż jedną listwę, zob. paragraf "9.1.2 Wejście STOP" dla rodzaju zalecanego połączenia
Uwaga 5 – do połączenia listew ruchomych na skrzydłach przesuwnych należy wykorzystać odpowiednie urządzenia, które pozwalają na połączenie elek-
tryczne również wtedy, kiedy skrzydło jest w ruchu.
UWAGA! – Zastosowane przewody muszą być przeznaczone dla rodzaju otoczenia, w którym odbywa się ich montaż.
TABELA 4 - Dane techniczne przewodów elektrycznych
Typ przewodu
przewód 3 x 1,5 mm
1 szt. przewód 2x0,5 mm
1 szt. przewód ekranowany typu RG58
1 szt. przewód 2x0,5 mm
2 szt. przewody 2x0,5 mm
1 szt. przewód 2x0,5 mm
1 szt. przewód 2x0,5 mm
2 mogą być zastąpione jednym przewodem 4x0,5 mm
TABELA 3
< 3 m
Długość skrzydła
3 - 4 m
4 - 5 m
5 - 6 m
< 200 kg
Ciężar skrzydła
200 - 300 kg
300 - 400 kg
Temperatura otoczenia wyższa niż
40°C lub niższa niż 0°C, albo wilgot-
ność wyższa niż 80%
Obecność pyłów, piachu lub zasolenie
Ustawienie siły silnika na „poziom 4"

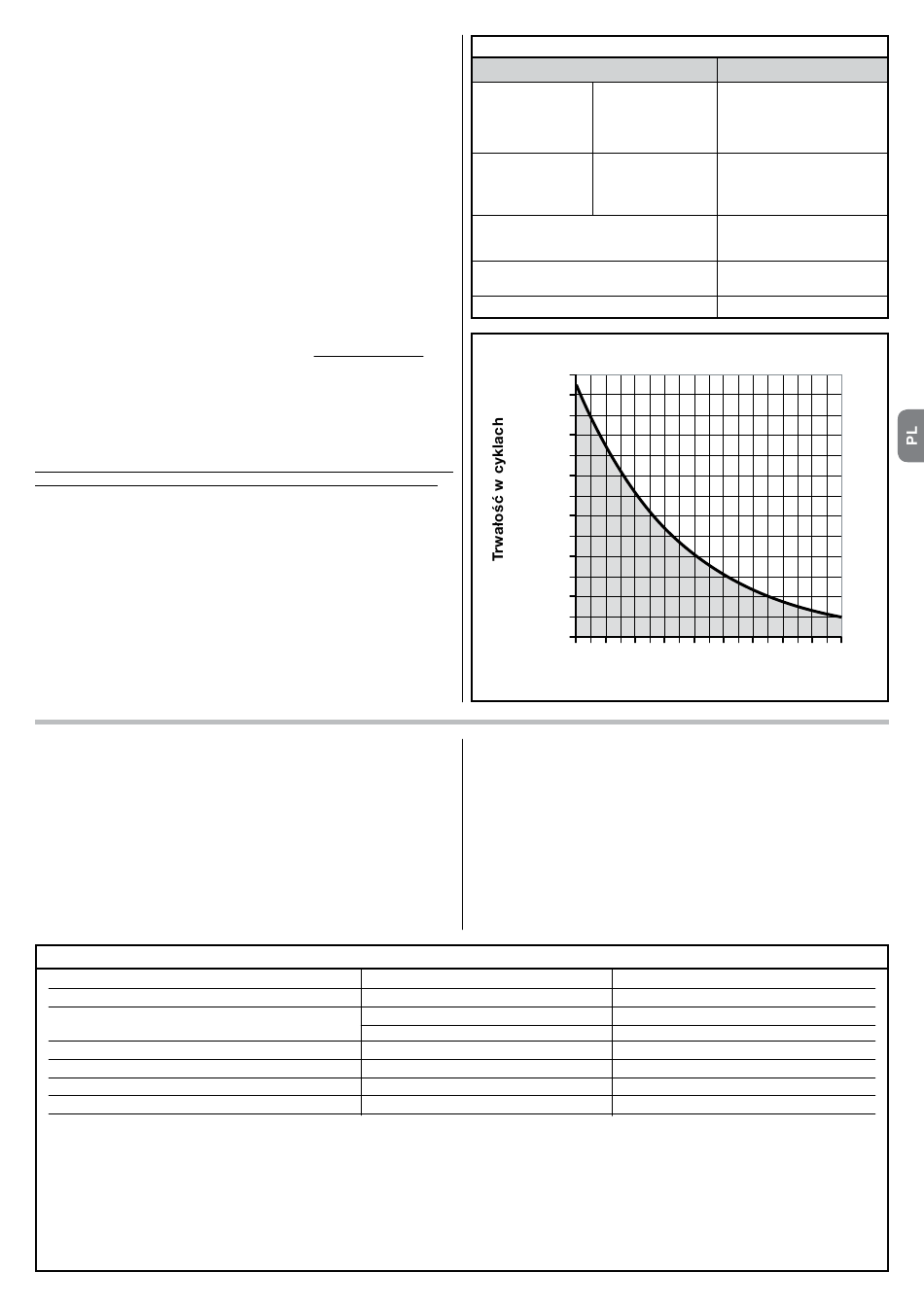

WYKRES 1
260.000
240.000
220.000
200.000
180.000
160.000
140.000
120.000
100.000
80.000
60.000
40.000
20.000
0
10 20 30
Wskaźnik trudności (%)
Komponenty te są rozmieszczone według zwyczajowego schematu. Odnosząc
się do rys. 2, należy określić przybliżone położenie, w jakim zostanie zamon-
towany każdy z komponentów będących częścią instalacji. Ważne – Przed
przeprowadzeniem instalacji, należy przygotować przewody elektryczne potr-
zebne w Państwa instalacji, odnosząc się do rys. 2 i do "Tabeli 4 - Dane
techniczne przewodów elektrycznych".
Uwaga – Podczas układania przewodów rurowych prowadzących kable ele-
ktryczne i wprowadzania kabli do obudowy centrali, należy wziąć pod uwagę,
że, z powodu możliwego gromadzenia się wody w studzience rozgałęźnej,
przewody rurowe mogą powodować powstawanie w centrali skroplin, które
mogą uszkodzić obwody elektroniczne.
Maksymalna dozwolona długość
30 m (uwaga 1)
2
20 m
2
20 m (zaleca się mniejszą niż 5 m)
2 30 m (uwaga 2)
(uwaga 3)
2 50 m
(uwaga 4)
2 30 m
(uwaga 4) 30 m (uwaga 5)
2
2 .
Wskaźnik trudności
0%
5%
10%
20%
0%
15%
30%
20%
15%
15%
40 50 60 70 80 90 100
oraz niezbędne jest
2
.
2
