Modules additionnels pour l'automation
Appareils de base pour la plage de puissance 0,25 ... 2,2 kW
Modules de fonction
7.2
Appareils de base pour la plage de puissance 0,25 ... 2,2 kW
7.2.1
Modules de fonction
Remarques importantes
Montage des modules de
fonction
L
En version de base, les variateurs ne sont pas dotés de borniers de commande.
Pour équiper le variateur de borniers de commande, différents modules de
fonction E/S peuvent être enfichés sur l'interface FIF .
Déclipser le module de fonction uniquement si le démontage s'impose
(exemple : échange du variateur).
Le connecteur à broches sur lequel est enfiché le module de fonction sert à
compléter l'appareil. Il n'est pas conçu pour enficher et retirer fréquemment le
module de fonction !
OFF
3 min

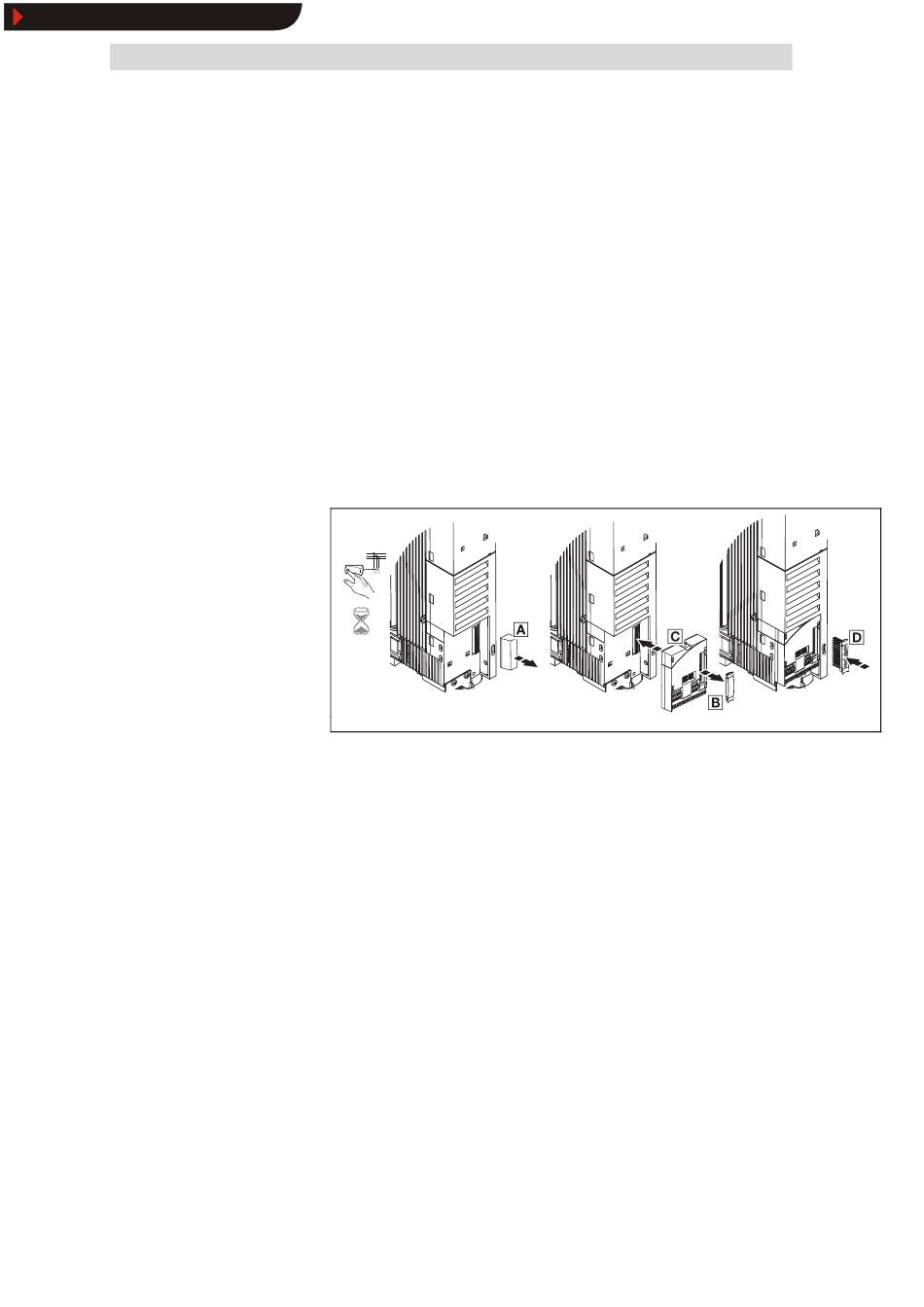

Fig. 7.2-1
Etapes d'opérations
1. Couper le variateur du réseau et attendre 3 minutes au minimum !
2. Enlever le capot de protection FIF 0 (le conserver précieusement).
3. Enlever le capot de protection 1 du module de fonction.
4. Enficher le module de fonction 2 sur l'interface FIF .
5. Enficher le connecteur à broches 3 dans la barre de contacts du module de
fonction jusqu'à ce qu'il s'emboîte parfaitement.
6. Câblage : voir instructions de montage du module de fonction
EDS82EV903-1.0-11/2002
7
7.2
7.2.1
11
8200vec007
7.2-1
