Montage de l'appareil de base

Remarques importantes

5.2 Remarques importantes
L
l Les convertisseurs de fréquence 8200 vector doivent être installés avant
utilisation !
l Lorsque l'air de refroidissement contient des impuretés (poussières,
peluches, graisses, gaz agressifs), prévoir des mesures appropriées telles
que le montage de filtres et un nettoyage régulier.
l Respecter les espaces de montage libres prescrits !
– Il est possible de juxtaposer plusieurs appareils. Dans ce cas, respecter
l'espace minimum prescrit pour le type d'appareil concerné.
– Assurer une ventilation suffisante pour évacuer la chaleur dissipée.
– Prévoir un espace libre de 100 mm au-dessus et en dessous du variateur.
l Si les variateurs sont soumis en permanence à des vibrations ou des
chocs, prévoir éventuellement un absorbeur de chocs.
l Les encombrements indiqués s'appliquent pour les appareils codifiés
comme suit :

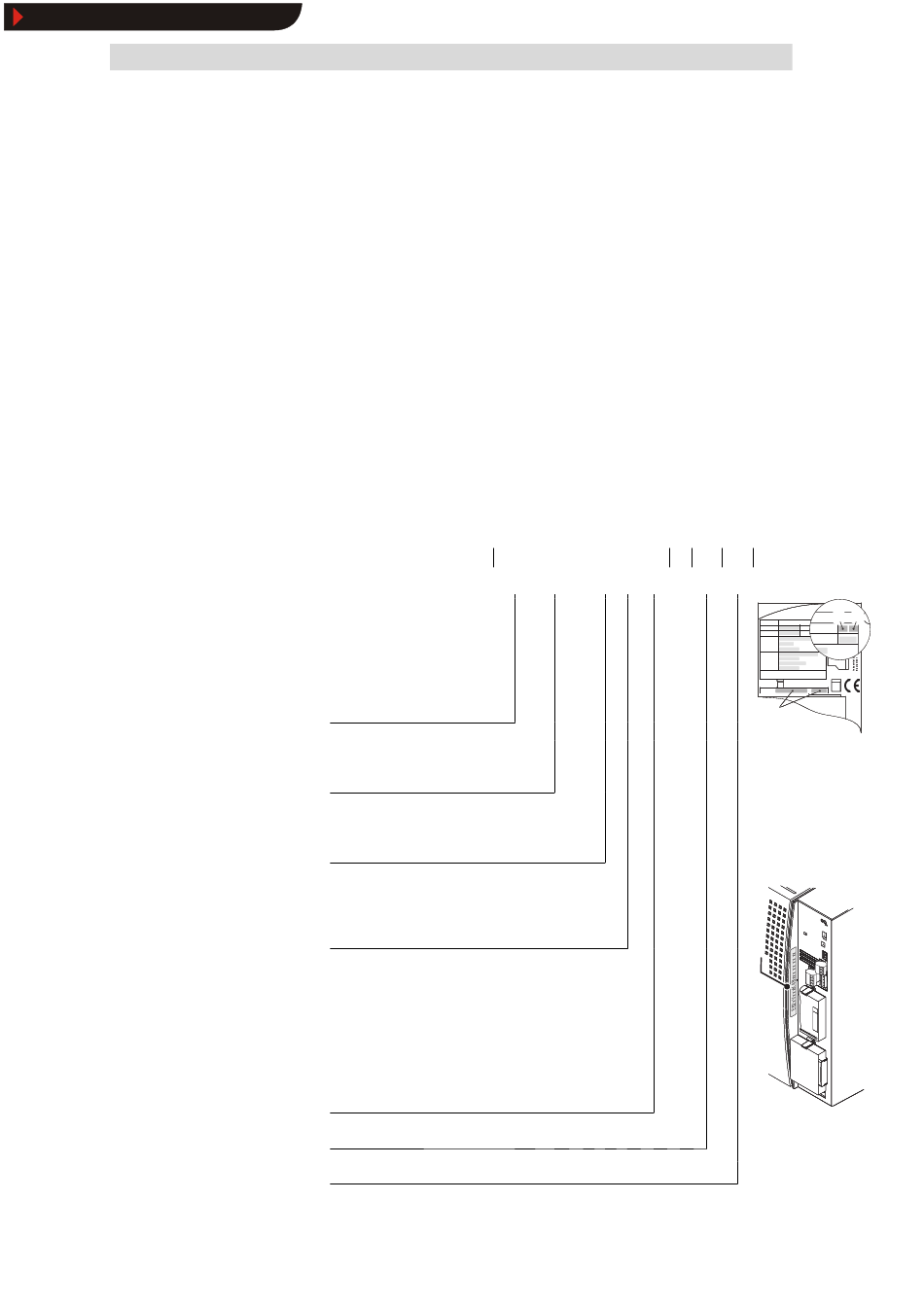

E82xV
Type
E = appareil sans coffret
D = appareil sans coffret avec
montage traversant le fond
de l'armoire
C = appareil sans coffret avec
montage sur semelle de
refroidissement
Puissance
2
(exemple : 152 = 15 × 10
W = 1,5 kW)
3
(exemple : 113 = 11 × 10 W = 11 kW)
Classe de tension
2 = 230 V
4 = 400 V/500 V
Génération d'appareils
C (0,25 ... 11 kW)
B (15 ... 90 kW)
Version, variante
0xx = fltre CEM intégré
1xx = pour réseau IT (15 ... 90 kW)
2xx = sans filtre CEM
x0x = sans fonction "Arrêt sécurisé"
x4x = avec fonction "Arrêt sécurisé" (3 ... 90 kW)
xx0 = non verni
xx1 = verni
Version de matériel
Version de logiciel
EDS82EV903-1.0-11/2002
 ‚
xxx K x x xxx 3x
5
5.2
ƒ
3x
55 Aerzen 55 Aerzen 55 Aerzen 55 Aerzen
Hans-Lenze-Str. 1 Hans-Lenze-Str. 1 Hans-Lenze-Str. 1 Hans-Lenze-Str. 1
‚ ƒ ‚ ƒ ‚ ƒ ‚ ƒ
D-31855 Aerzen D-31855 Aerzen D-31855 Aerzen D-31855 Aerzen
‚ ƒ ‚ ƒ ‚ ƒ ‚ ƒ
Inverter Inverter Inverter Inverter 8200 vector 8200 vector 8200 vector 8200 vector
Version: Version: Version: Version:
Id.-No: Id.-No: Id.-No: Id.-No: Version: Version: Version: Version:
Prod.-No: Prod.-No: Prod.-No: Prod.-No: Ser.-No: Ser.-No: Ser.-No: Ser.-No:
Ser.-No: Ser.-No: Ser.-No: Ser.-No:
Input: Input: Input: Input:
1D74 1D74 1D74 1D74
Output: Output: Output: Output:
For detailed information refer to the manual For detailed information refer to the manual For detailed information refer to the manual For detailed information refer to the manual
EDK82EV222 EDK82EV222 EDK82EV222 EDK82EV222
Made in Germany Made in Germany Made in Germany Made in Germany
_ _ _ _
Type: Type: Type: Type:
K K K K
   
0,25 ... 11 kW
15 ... 90 kW
5.2-1
