Câblage de l'appareil de base
Principes de câblage conforme CEM
Caractéristiques exigées pour les câbles
6.3
Principes de câblage conforme CEM
6.3.1
Caractéristiques exigées pour les câbles
Caractéristiques des câbles
moteur
Caractéristiques des câbles
d'alimentation CC et des câbles
de résistance de freinage
Caractéristiques des câbles de
commande
L
l
Utiliser impérativement des câbles moteur blindés à 4 brins (brins U, V, W,
PE et blindage extérieur).
l
Les câbles avec tresse en cuivre YXY offrent de bonnes caractéristiques de
blindage. Les câbles avec armature en acier SY sont moins appropriés.
l
Taux de couverture de la tresse de blindage :
– au moins 70 % à 80 % avec un angle de couverture de 90°.
l
Utiliser des câbles de faible capacité afin de réduire les courants de
fuite.
– Les valeurs dépendent de la section de câble.
l
En fonctionnement avec convertisseur, la tension nominale pour le câble
moteur est de Uo/U= 0,6/1 kV.
l
Les câbles utilisés doivent être conformes aux exigences spécifiées sur le
lieu d'utilisation (exemple : UL).

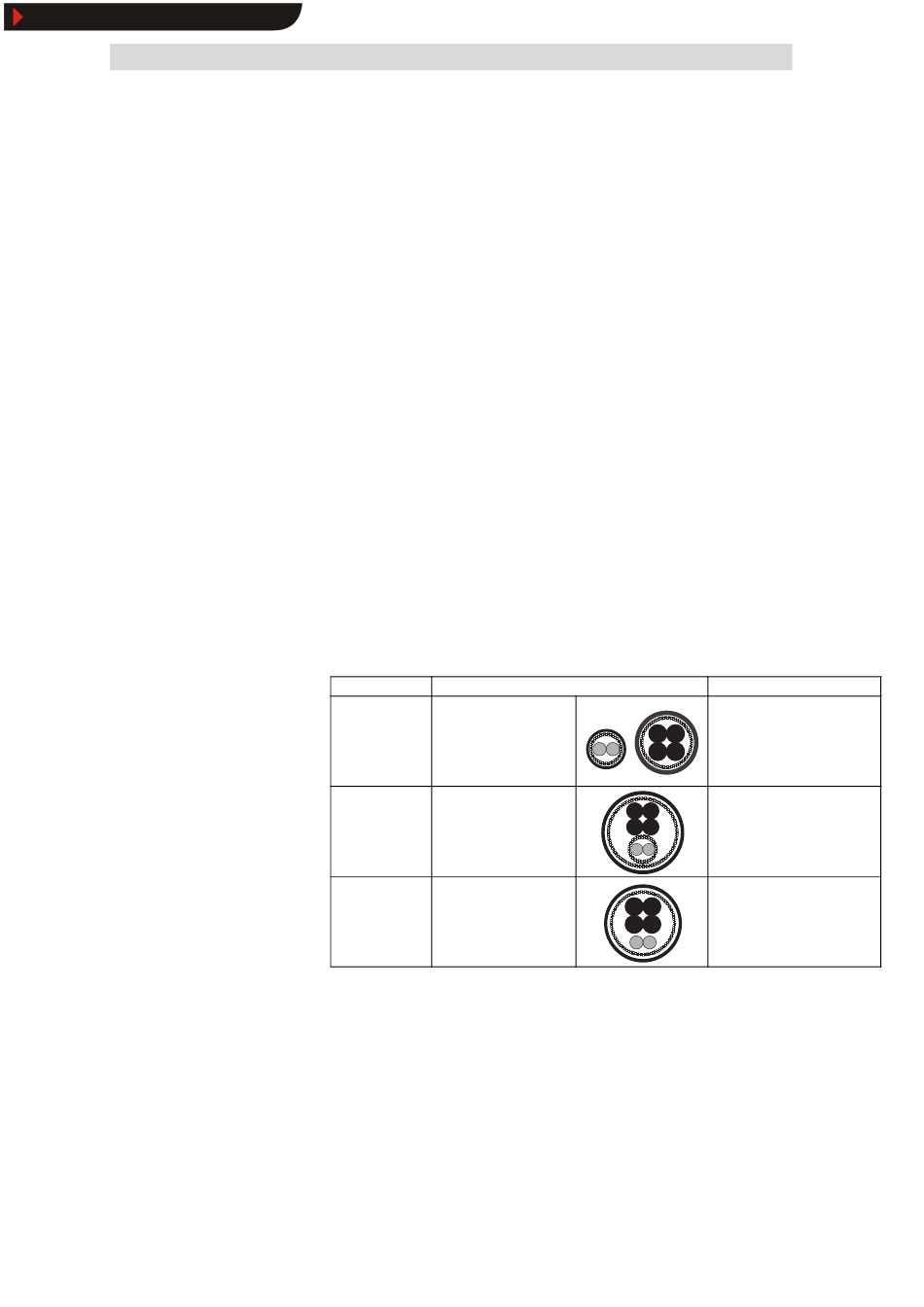

La protection CEM du raccordement de la surveillance de température moteur
dépend du type de pose du câble de liaison blindé.
Protection CEM
4
Type de pose de câble
Très bien
Câble moteur et câble
PTC/contact thermique posés
dans canalisations
différentes
Moyen
Câble moteur et câble
PTC/contact thermique posés
dans la même canalisation,
avec blindages différents
Défavorable
Câble moteur et câble
PTC/contact thermique posés
dans la même canalisation,
avec blindage commun
l
Pour les câbles CC, les mêmes caractéristiques que pour les câbles moteur
sont exigées :
– blindage,
– tension nominale,
– homologation.
l
En raison de leurs longueurs réduites, ces câbles ne doivent pas
impérativement être de faible capacité.
Blinder impérativement les câbles de commande afin d'éviter des perturbations
radioélectriques.
EDS82EV903-1.0-11/2002
6
6.3
6.3.1
Remarque
Type de pose de câble optimal ;
perturbations radioélectriques très
faibles
Utiliser le câble PTC/contact
thermique de la même façon qu'un
câble de commande.
Type de pose de câble admis ;
perturbations radioélectriques
élevées
Perturbations radioélectriques très
importantes
6.3-1
