Configuration des consignes analogiques et numériques
f
C0011
0 V
0 mA
Offset > 0 %
0 kHz
Offset < 0 %

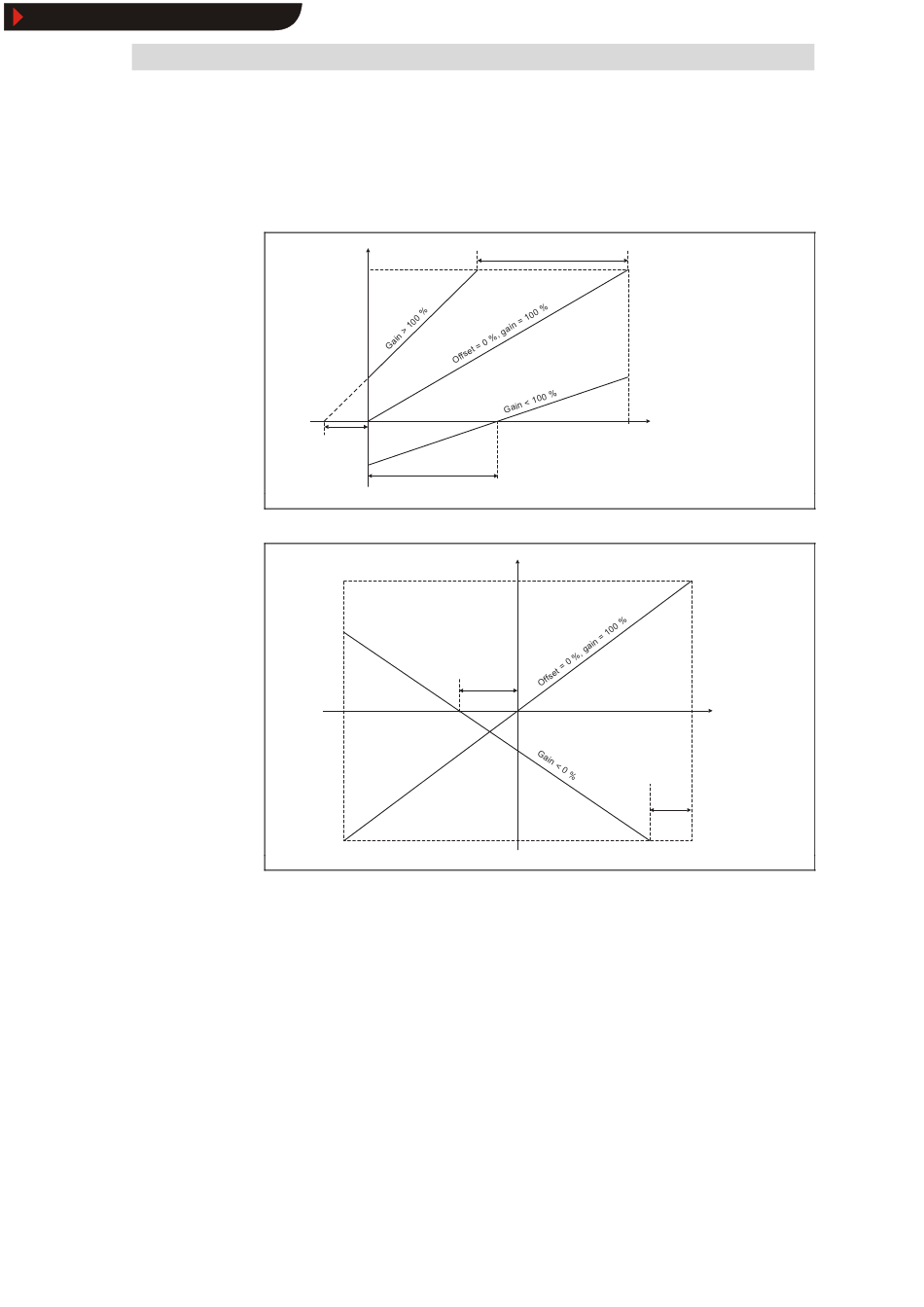

Fig. 10.8-1 Gain et offset pour consigne d'entrée unipolaire
C0011
-10 V
-C0011
Fig. 10.8-2 Gain et offset pour consigne d'entrée bipolaire
EDS82EV903-1.0-11/2002
Bibliothèque des blocs fonction
Consignes analogiques via bornier
Bande morte
5 V
10 V
20 mA
10 kHz
f
Offset > 0 %
Consigne
8200vec529
Consigne
10 V
Bande
morte
8200vec530
