Mode de fonctionnement en U/f - courbe linéaire
10.3.1 Mode de fonctionnement en U/ f - courbe linéaire
Description
L
La tension de sortie du variateur suit une courbe déterminée. Un accroissement
de la courbe peut être prévu pour les fréquences de sortie faibles. La courbe peut
être adaptée aux différents profils de charge :
l courbe linéaire pour des entraînements avec couple de charge avec
évolution constante par rapport à la vitesse ;
l
courbe quadratique pour des entraînements avec couple de charge avec
évolution quadratique par rapport à la vitesse :
– les courbes quadratiques sont particulièrement adaptées pour les
entraînements de pompes centrifuges et de ventilateurs. Cependant, il
convient de vérifier, si votre entraînement de pompes ou de ventilateurs
est adapté pour ce mode de fonctionnement.
– Si votre entraînement de pompes ou de ventilateurs n'est pas adapté
pour le mode de fonctionnement avec courbe quadratique, il faut
sélectionner le mode de fonctionnement en U/f ou le contrôle vectoriel.
V [V]
out
V
rmot
(100 %)

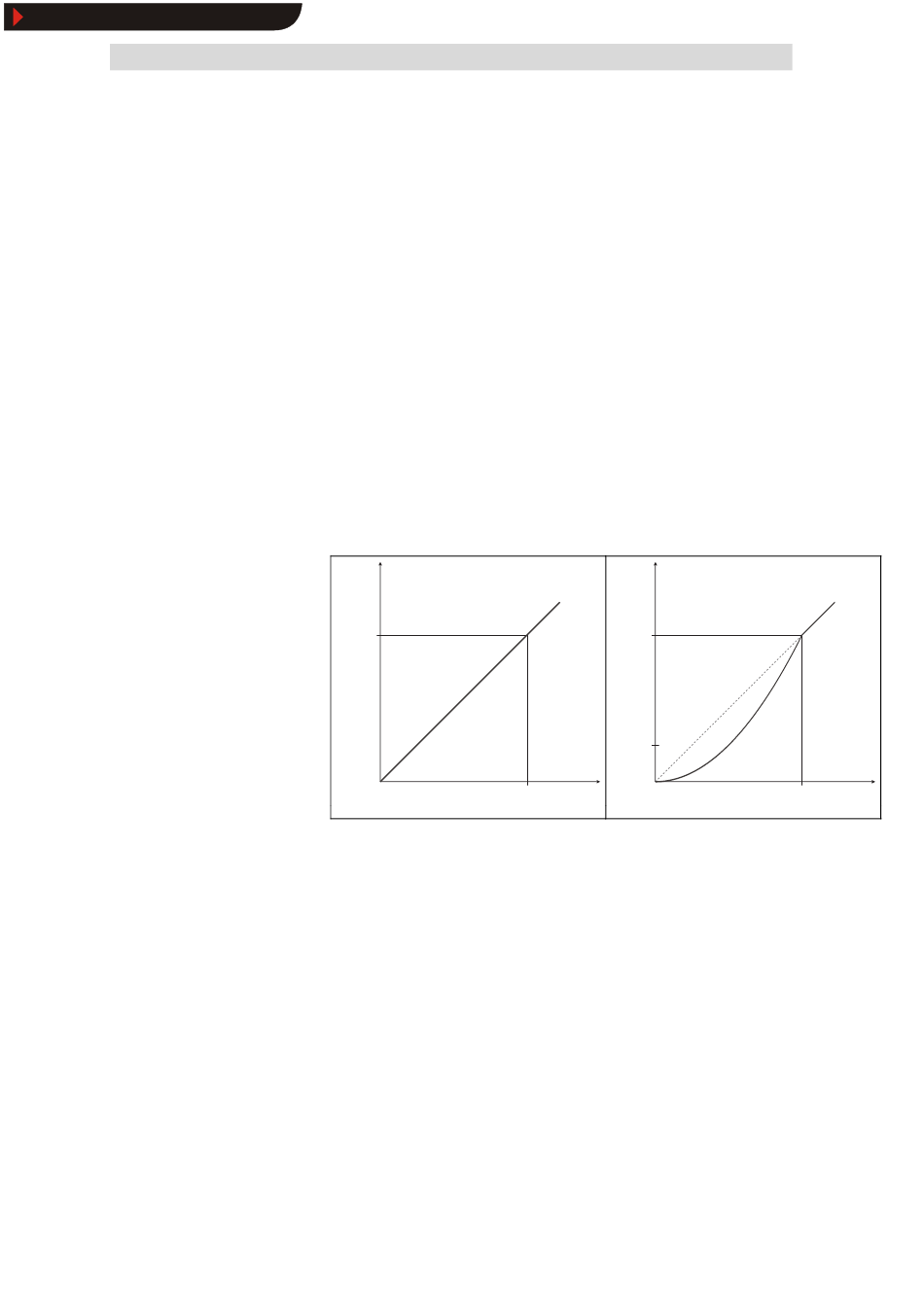

Fig. 10.3-2 Courbe U/f linéaire et courbe U/f quadratique
EDS82EV903-1.0-11/2002
V [V]
out
V
rmot
(100 %)
C0015 f [Hz]
8200vec540
10
10.3
10.3.1
C0015 f [Hz]
8200vec539
10.3-3
