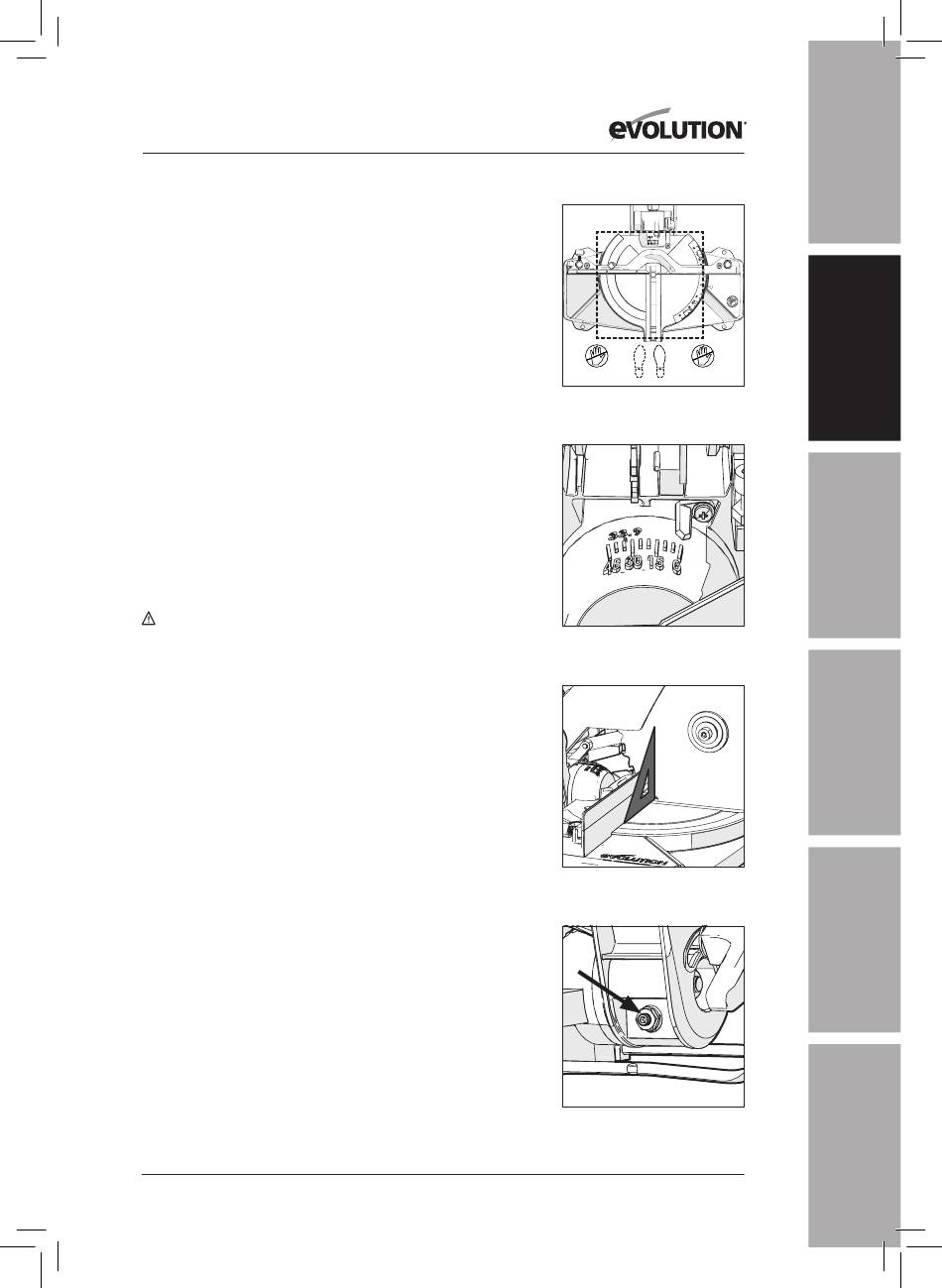

POSITIONNEMENT DU CORPS ET DES MAINS (FIG. 7)
(8.3)
• Ne placez jamais vos mains dans la « Zone sans mains » (au
moins à 150mm de la lame). Gardez les mains loin de la
trajectoire de la lame.
• Fixez fermement la pièce à la table et contre le guide pour
empêcher tout mouvement.
• Utilisez un serre-flan si possible, mais vérifiez qu'il soit placé
de façon à ne pas interférer avec la trajectoire de la lame ou
d'autres parties mobiles de la machine.
• Évitez les opérations difficiles et les positions des mains où un
glissement soudain pourrait causer à vos doigts ou à une main
de se déplacer dans la lame.
• Avant de tenter une coupe, faites un «test» hors tension de sorte
à que vous puissiez voir la trajectoire de la lame.
• Gardez vos mains en position jusqu'à ce que l'interrupteur
marche / arrêt de déclenchement ON/OFF ait été relâché et que
la lame soit complètement arrêtée.
ANGLES DE RÉGLAGES DE PRÉCISION
(8.4)
Plusieurs contrôles / réglages sont possibles sur cette
machine. L'opérateur aura besoin d'une équerre de 45° / 45° /
90° (non fournie) pour effectuer ces contrôles et ajustements.
AVERTISSEMENT: Les contrôles / ajustements doivent être
effectuées avec la machine déconnectée de l'alimentation électrique.
ANGLES DE BISEAU (0° Et 45°)
0° Réglage de la butée de biseau
• Assurez-vous que la tête de coupe soit en position verrouillée
avec la goupille de verrouillage complètement engagée dans
son support. (Voir Fig.16)
• Assurez-vous que la tête de coupe soit en position verticale,
contre sa butée et que le pointeur de biseau indique 0° sur
l'échelle. (Fig. 8)
• Placez l'équerre sur la table avec le bord court contre la table et
l'autre bord court contre la lame (en évitant les pointes TCT des
dents de la lame). (Fig.9)
• Si la lame n'est pas à 90 ° (en angle droit) avec la table d'onglet,
un réglage est nécessaire.
• Desserrez la poignée de verrouillage de biseau et incliner la tête
de coupe vers la gauche.
• Desserrez le contre - écrou sur la vis de réglage de l'angle de
biseau avec une clé de 10 mm et la clé 3mm à tête hexagonale
(non fourni). (Fig. 10)
• Utilisez la clé hexagonale pour tourner la vis ou pour ajuster
l'angle de la lame.
• Remettez la tête de coupe dans sa position verticale et revérifier
l'alignement angulaire contre l'équerre.
• Répétez les étapes ci-dessus jusqu'à ce que l'alignement
angulaire correct soit atteint.
• Resserrez le réglage de l'angle de biseau avec le contre - écrou.
Fig. 7
Fig. 8
Fig. 9
Fig. 10
65
Zone sans
mains
No-Hands Zone No-Hands Zone
No-Hands Zone
