Mise en service (logiciel)
7.13 Optimisation des entraînements et régulateurs
Lancement de la fonction de mesure
1. Prenez la maîtrise de commande en cliquant sur le bouton "Prise de maîtrise de
2. Validez l'entraînement avec le bouton "Entraînement Marche".
3. Cliquez sur
4. Les signaux enregistrés se visualisent sous l'onglet "Chronogramme".

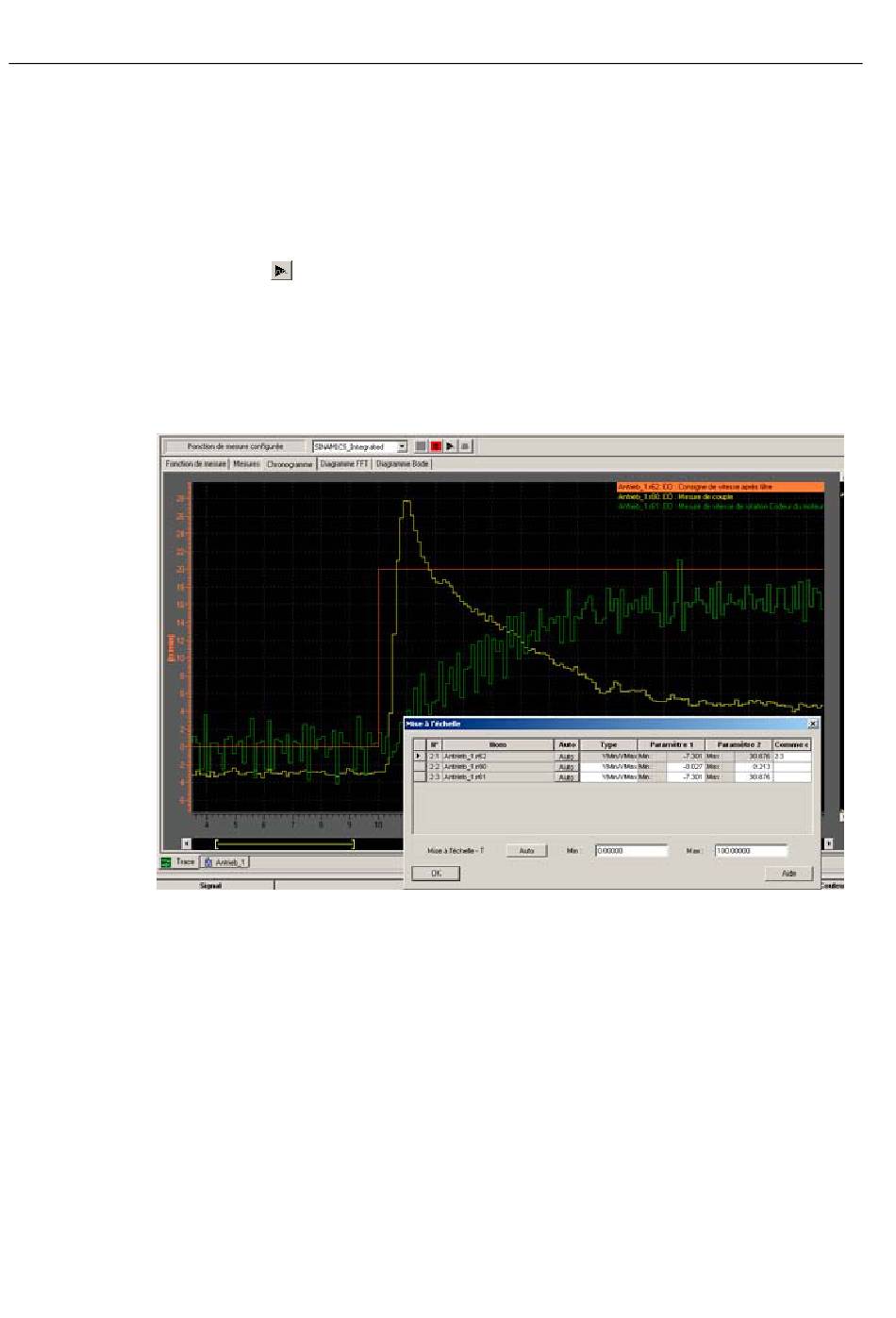

Figure 7-58
218
commande".
Notez les indications qui s'affichent et validez par "Accepter".
(lancer la fonction de mesure) pour lancer la fonction de mesure.
L'axe se déplace durant la mesure. C'est la raison pour laquelle il est affiché un message
de sécurité qui permet d'annuler l'opération.
Après avoir lu les indications, la mesure peut être lancée par "Accepter", ou annulée par
"Annuler".
Chronogramme avant modification des paramètres
Manuel de mise en service et de montage, 05/2009
D4x5
