Page 68 (78)
10.3 Logique du signal de commande

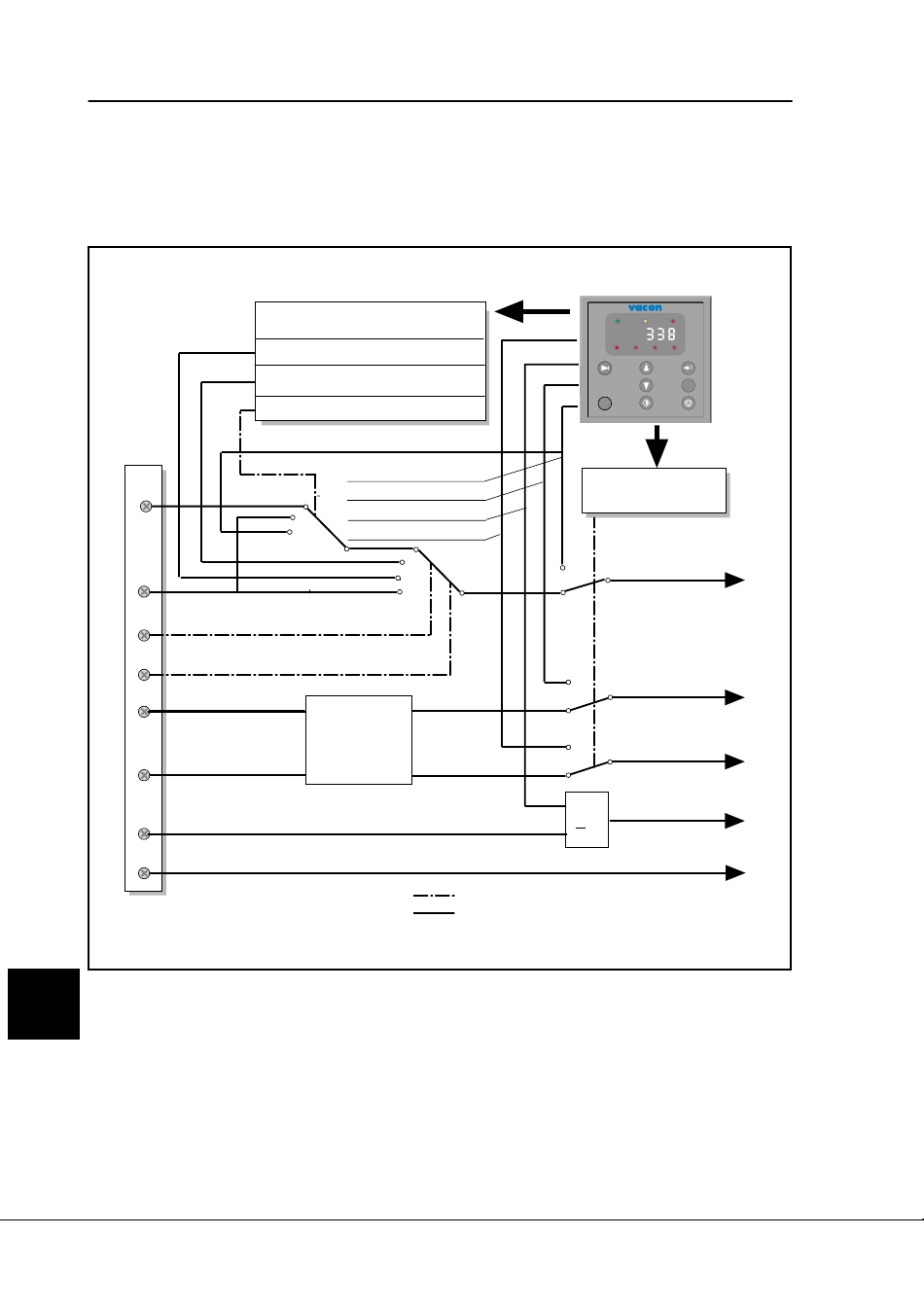

La figure 10.3-1 montre la logique du signal de commande E/S et le bouton poussoir du signal.
U in +
I in ±
DIB4
Vit. à plusieurs gradins choix 1
DIB5
Vit. à plusieurs gradins choix 2
DIA1
Start avant
DIA2
Start inverse
DIB6
Annulation d'erreur -entrée
DIA3
Erreur externe -entrée
Figure 10.3-1 Logique des signaux de commande.
10
Si MARCHE avant (DIA1) et MARCHE inverse (DIA2) sont tous les deux actifs quand le Vacon
CX/CXL est branché au secteur alors la commande MARCHE avant aura la priorité.
Si MARCHE avant et MARCHET inverse sont tous les deux actifs quand le point de commande
est deplacé du panneau au terminal E/S, la commande MARCHE avant aura également la priorité.
Dans tous les autres cas, la direction choisie en premier est prioritaire.
Vacon Plc
Application de base
GRUNDPARAMETRAR
Groupe 1
1. 5 Vitesse à plusieurs gradins réf. 1
1. 6 Vitesse à plusieurs gradins réf. 2
1. 17 Val av grundreferens
Référence du panneau
Bouton START/STOP
Bouton RST
Bouton programmable 1
Start/stop-
et logique
inverse
Téléphone:+358-201 2121
Dejour: +358-40 8371 150
BOUTON PRO-
GRAMMABLE 2
Start/stop
Rot. inverse
>1
= ligne de commande
= ligne de signaux
Télécopie: +358-201-212 205
E-mail: vacon@vacon.com
Vacon
RUN
READY
FAULT
MON
PAR
REF
BTNS
RST
PG
Fréquence de
réf. interne
Start/Stop
interne
Rotation
inverse
interne
Annulation
interne
d'erreur
