Vacon
Application de commande de vitesse constante
3.5.2 Description des paramètres des groupes 2 à 8
2.1
Sélection de la logique de démarrage/arrêt
0 :
DIA1 : contact fermé = démarrage en avant
DIA2 : contact fermé = démarrage inverse,
Voir figure 3.5-1.

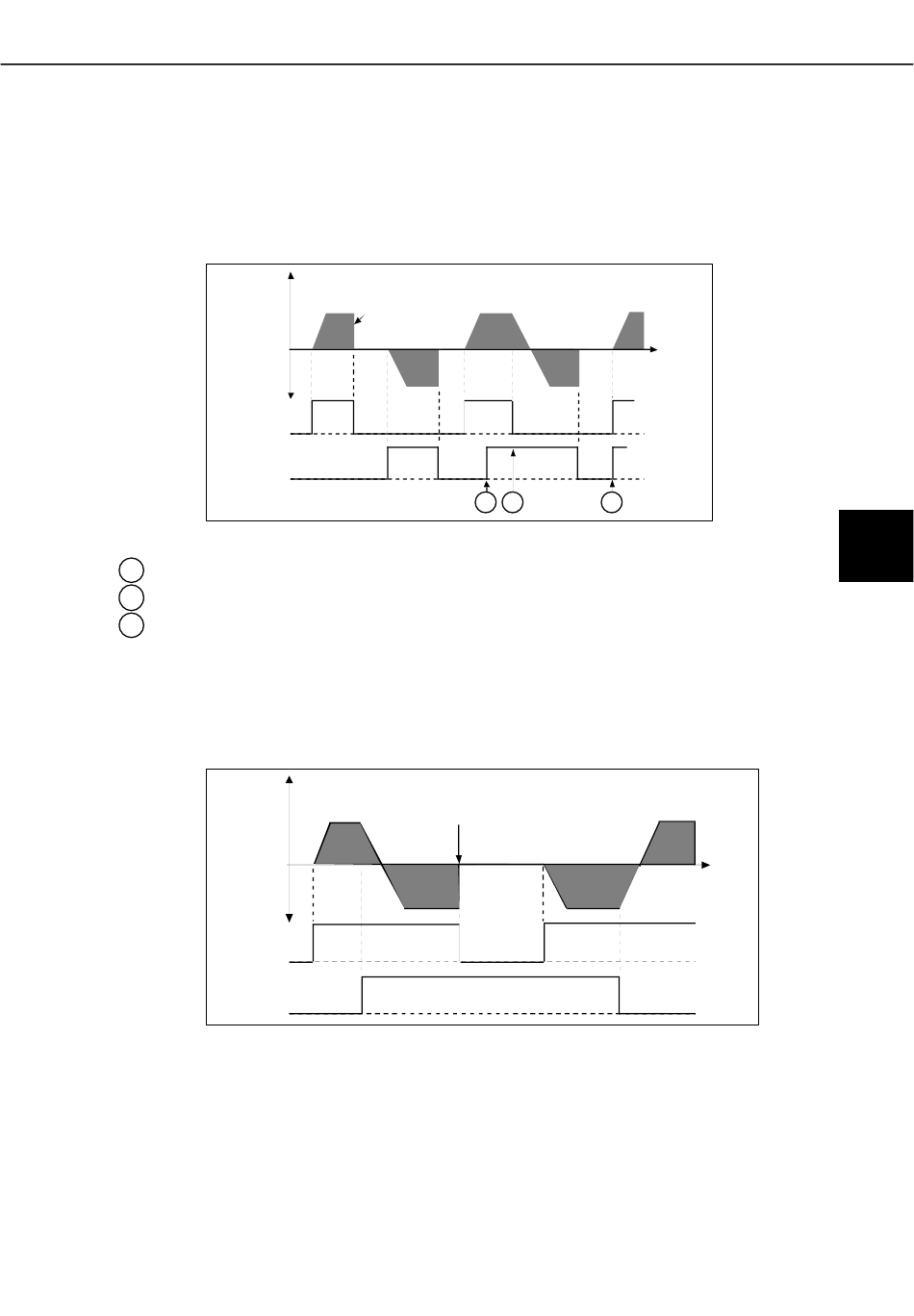

Figure 3.5-1 Démarrage en avant/Démarrage en marche inversée
1
La direction sélectionnée la première a la priorité la plus élevée
Quand le contact DIA1 s'ouvre, la direction de la rotation commence à changer
2
Si les signaux de démarrage en avant (DIA1) et de démarrage inverse (DIA2)
3
sont actifs simultanément, le signal de démarrage en avant (DIA1) a la priorité.
1 :
DIA1 : contact fermé = démarrage
DIA2 : contact fermé = marche inversée
Voir figure 3.5-2.
FWD
REV
DIA1
DIA2
Figure 3.5-2 Démarrage, arrêt, marche inversée
2 :
DIA1: contact fermé = démarrage
DIA2: contact fermé = démarrage permis contact ouvert = démarrage empêché
3 :
Connexion à 3 conducteurs (commande d'impulsions) :
DIA1 : contact fermé = impulsion de démarrage
Vacon Plc
FWD
Fréquence de
Fonction d'arrêt
sortie
(par. 4.7) = en
roue libre
REV
DIA1
DIA2
Fréquence
Fonction d'arrêt
de sortie
(par. 4.7) = en
roue libre
Téléphone: +358-201 2121
Dejour: +358-40 8371 150
t
1
2
3
UD0 12 K09
contact ouvert = arrêt
contact ouvert = en avant
UD012K10
contact ouvert = arrêt
Télécopie: +358-201-212 205
E-mail: vacon@vacon.com
Page 3-15
t
3
