Page 2-26
2

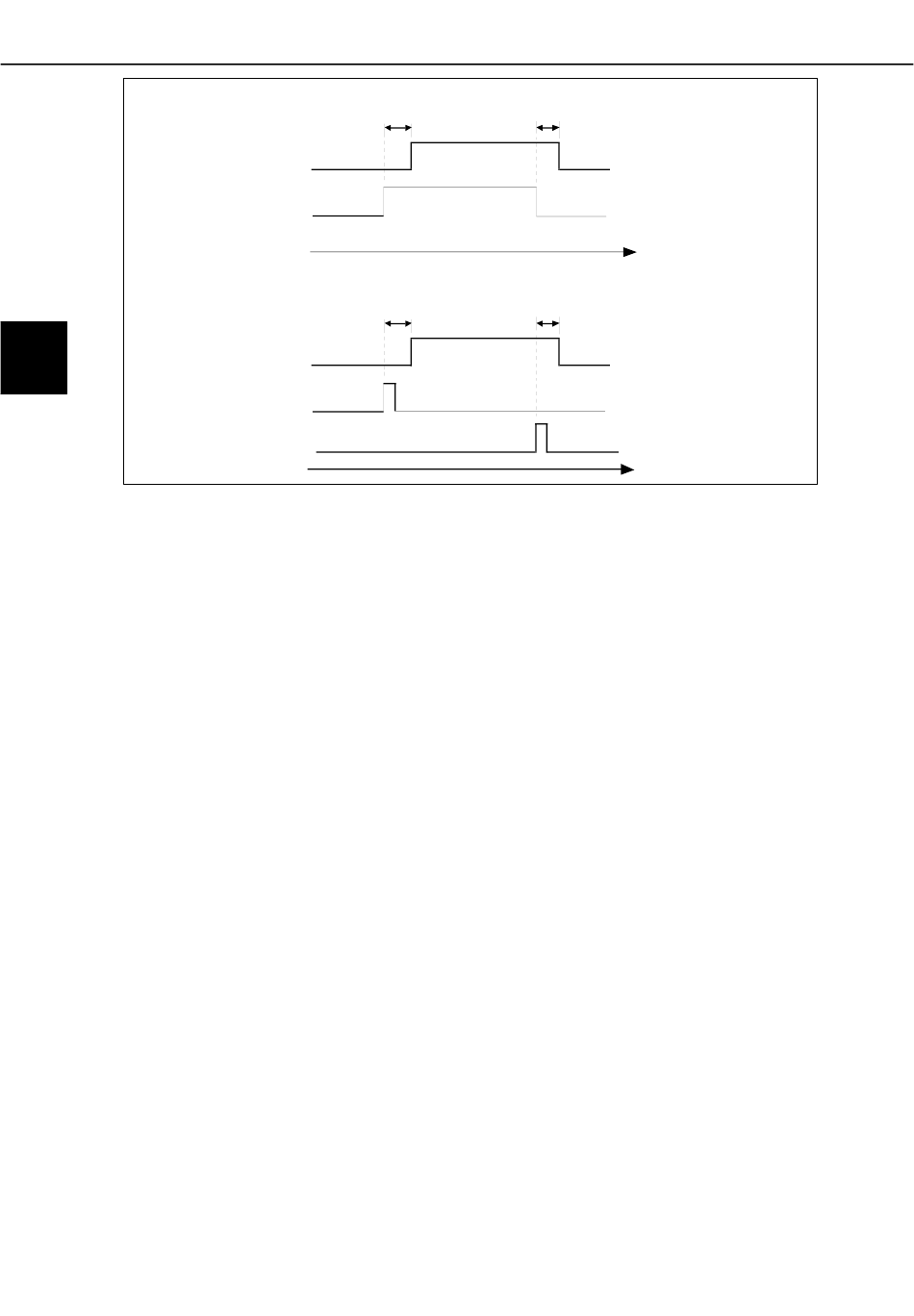

Figure 2.5-21 Commande ext. de freinage:
a) Sélect. de la logique de démarrage/arrêt par. 2.1 = 0, 1 ou 2
b) Sélect. de la logique de démarrage/arrêt par. 2.1 =3
Le signal de commande de freinage peut être programmé par la sortie numérique DO1 ou
par une des sorties de relais RO1 et RO2, voir paramètres 3.6 à 3.8.
3.19
0 = Pas de surveillance
1 = Surveillance de basse limite
2 = Surveillance de haute limite
Si la température du dispositif tombe au-dessous / dépasse la limite réglée (3.20), cette
fonction produit un message d'avertissement par la sortie numérique DO1 ou par une sortie
de relais RO1 ou RO2 selon les réglages des paramètres 3.6 à 3.8.
3.20
La température réglée à être surveillée avec paramètre 3.19.
4.1
4.2
Un démarrage doux et une fin d'accélération et une décélération douces peuvent être
programmés avec ces paramètres.
Le réglage de la valeur 0 donne une forme de rampe linéaire, qui cause l'accélération et la
décélération à réagir immédiatement aux changements dans le signal de référence avec la
constante de temps réglée par le paramètre 1.3 et 1.4 (4.3 et 4.4).
Vacon Plc
Application de commande locale/à distance
a)
FREIN
extérieur:OFF
ON
DIA1: MARCH E AV
STOP
DIA2: MARCHE IN V
STOP
b)
FREIN
extérieur:OFF
ON
DIA1: IMPULSION
DE DEM.
DIA2: IMPULSION
D'AR RÊT
Surveillance de limite de température du convertisseur de fréquence
Valeur de surveillance de limite de température du convertisseur de
fréquence
Forme de rampe d'acc./déc. 1
Forme de rampe d'acc./déc. 2
Téléphone: +358-201 2121
Dejour: +358-40 8371 150
t
= Par. 3. 17
t
= Par. 3. 18
O FF
ON
t
= Par. 3. 17
t
= Par. 3. 18
O FF
ON
Sort ie digital
ou de relais
t
UD 012K4 5
Sort ie digital
ou de relais
t
