Page 4-32
La valeur est réglée en pourcentage qui réfère
à la plaque signalétique du moteur,
paramètre 1.13, courant nominal du moteur,
pas au courant nominal de sortie de
l'entraînement. Le courant nominal du moteur
est le courant auquel le moteur peut résister
dans l'usage direct en ligne sans surchauffer.

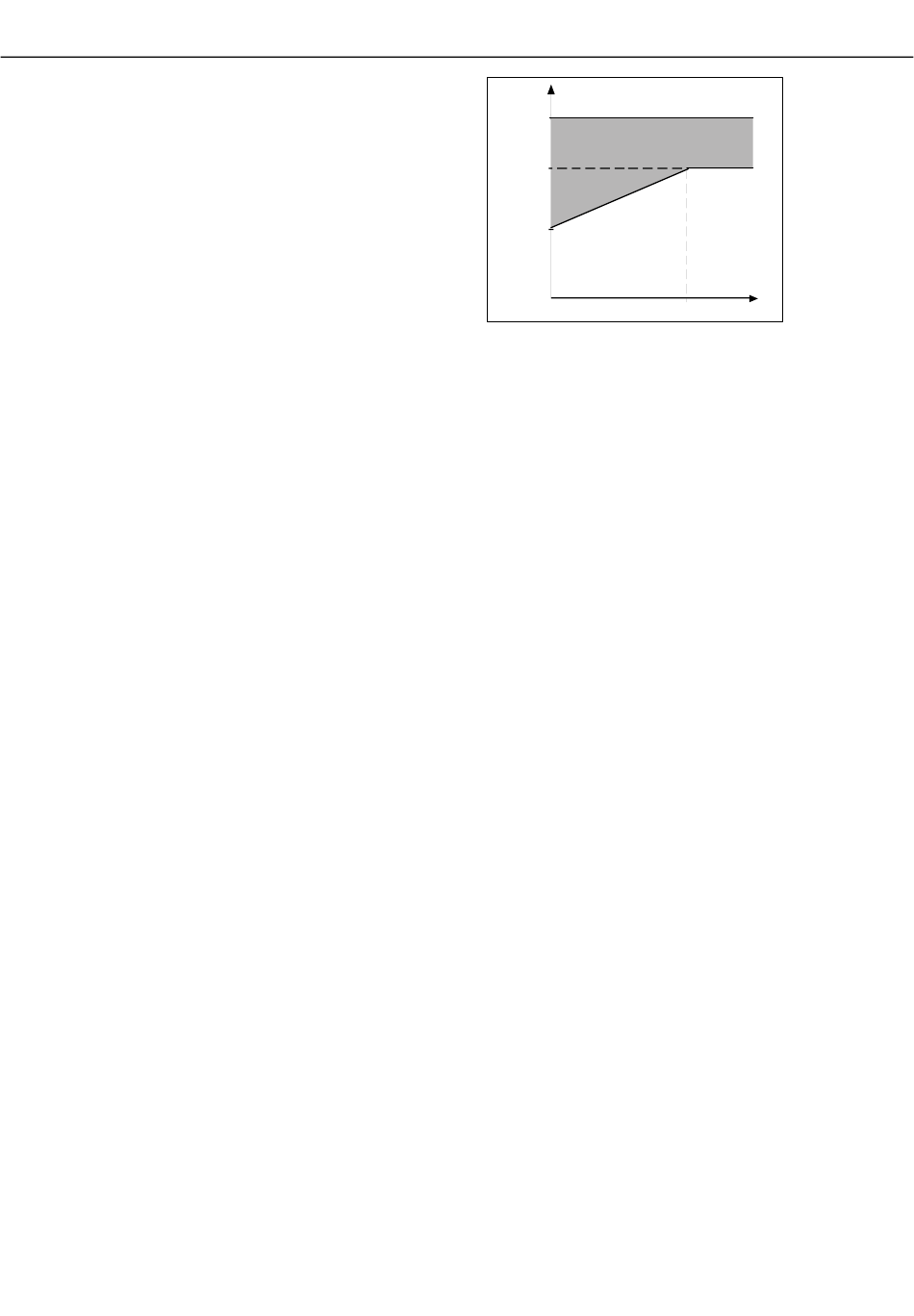

Figure 4.5-18 Courbe de courant thermique I
moteur.
Si paramètre 1.13 est modifié, ce paramètre est automatiquement rétabli à la valeur par
défaut.
Le fait de régler ce paramètre (ou paramètre 1.13) n'a pas d'effet sur le courant de sortie
maximum de l'entraînement. Seul paramètre 1.7 détermine le courant de sortie maximum de
l'entraînement.
7.8
Protection thermique du moteur, constante de temps
Ce temps peut être réglé entre 0.5 et 300 minutes.
Ceci est la constante de temps thermique du moteur. La constante de temps est en rapport avec
la taille du moteur. La constante de temps est le temps lorsque la protection thermique calculée
a atteint 63% de sa valeur finale.
Le temps thermique du moteur est déterminé par le plan du moteur et il varie entre les différents
fabricants de moteurs.
La valeur par défaut pour la constante de temps est calculée sur la base des données de la
plaque signalétique du moteur, données avec les paramètres 1.12 et 1.13. Si ni l'un ni l'autre
de ces paramètres est réglé, alors ce paramètre est réglé à la valeur par défaut.
Si le temps t
du moteur est connu (donné par le fabricant du moteur), le paramètre de la
6
constante de temps pourrait être réglée sur la base de ce temps t
constante de temps thermique du moteur égale à 2 x t
peut fonctionner sans risque à six fois le courant nominal). Si l'entraînement est en phase
d'arrêt, la constante de temps est augmentée intérieurement à trois fois la valeur du paramètre
réglée. Le refroidissement dans la phase d'arrêt est basé sur la convection et la constante de
temps est augmentée.
7.9
Protection thermique du moteur, fréquence du point anguleux
La fréquence peut être réglée entre 10 et 500 Hz.
Ceci est le point anguleux de la courbe du courant thermique. Avec des fréquences au-dessus
de ce point, la capacité thermique du moteur est assurée à être constante. Voir figure 4.5-18.
La valeur par défaut est basée sur les données de la plaque signalétique du moteur, paramètre
1.11. Elle est de 35 Hz pour un moteur de 50 Hz et de 42 Hz pour un moteur de 60 z. En
Vacon Plc
Application de commande PI
du
T
Téléphone: +358-201 2121
Dejour: +358-40 8371 150
I
par. 1. 7
Zone de surcharge
100%
×I
Nmot
45%
×I
Nmot
. En règle générale, la
6
(t
en secondes est le temps un moteur
6
6
Télécopie: +358-201-212 205
E-mail: vacon@vacon.com
Vacon
I
T
f
UMCH7_9 1
