5.5.2 Description des paramètres des groupes 2 à 8
2.1 Sélection de la logique de démarrage/arrêt
0 : DIA1: contact fermé = démarrage en avant
DIA2: contact fermé = démarrage en marche inversée,
Voir figure 5.5-1.

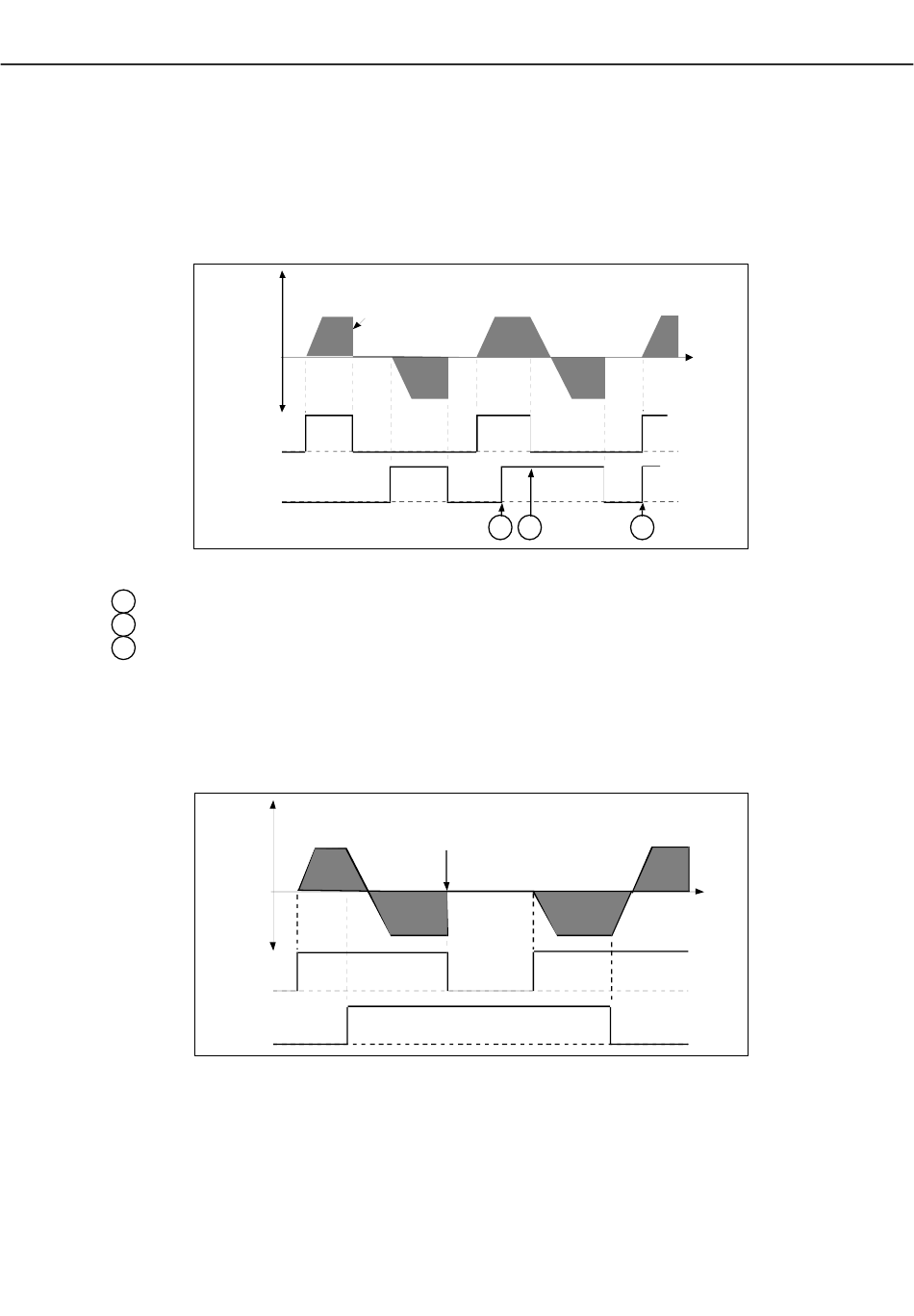

Figure 5.5-1 Démarrage en avant/Démarrage en marche inversée
La direction sélectionnée la première a la priorité la plus élevée
1
Lorsque le contact DIA1 s'ouvre, la direction de la rotation commence à changer
2
Si les signaux démarrage en avant (DIA1) et démarrage en marche inversée (DIA2)
3
sont actifs simultanément, le signal de démarrage en avant (DIA1) a la priorité.
1: DIA1: contact fermé = démarrage
DIA2: contact fermé = marche inversée contact ouvert = en avant
Voir figure 5.5-2.
FWD
REV
DIA1
DIA2
Figure 5.5-2 Démarrage, arrêt, inversé
2: DIA1: contact fermé = démarrage
DIA2: contact fermé = démarrage permis contact ouvert = démarrage empêché
Vacon Plc
Application de commande universelle
FWD Fréquence de Fonction d'arrêt
sortie (par. 4.7) = en
roue libre
REV
DIA1
DIA2
Fréquence Fonction d'arrêt
de sortie (par. 4.7) = en
roue libre
Téléphone: +358-201 2121
Dejour: +358-40 8371 150
1 2 3
UD012K09
contact ouvert = arrêt
UD 012K10
contact ouvert = arrêt
