Vacon
Application de commande de pompe et de ventilateur
2.24
Limite minimum du régulateur PI
2.25
Limite maximum du régulateur PI
Ces paramètres règlent les valeurs minimum et maximum de sortie du régulateur PI. Limites
des valeurs des paramètres : par. 1.1 < par. 2.24 < par. 2.25 < par. 1.2.
2.26
Référence de fréquence directe. Place B
0
Référence de tension analogique venant des bornes 2 à 3, ex. un potentiomètre.
1
Référence de courant analogique venant des bornes 4 à 5, ex. un convertisseur de
signal.
2
Référence du panneau est la référence réglée du menu de référence (REF). Référence
r2 est la référence de place B, voir chapitre 6.
3
La valeur de référence est changée avec les signaux d'entrée numériques DIA2 et
DIA3.
- interrupteur en DIA2 fermé = référence de fréquence augmente
- interrupteur en DIA3 fermé = référence de fréquence diminue
La vitesse du changement de référence peut être réglée avec le paramètre 2.3.
4
Le même que le réglage 3, mais la valeur de référence est réglée à la fréquence
minimum (par. 1.1) chaque fois que le convertisseur de fréquence est arrêté. Lorsque
la valeur du paramètre 1.5 est réglée à 3 ou 4, la valeur du paramètre 2.1 est
automatiquement réglée à 4 et la valeur du paramètre 2.2 est automatiquement
réglée à 10.
2.27, 2.28 Mise à l'échelle de la référence de place B, valeur
minimum/valeur maximum
Limites de réglages : 0 < par. 2.27 < par. 2.28 < par. 1.2.
Si par. 2.28 = 0, la mise à l'échelle est déclenchée.
Voir figures 6.5-5 et 6.5-6.
Fréquence
de sortie
Max freq. par 1. 2
Par. 2. 28
Par. 2 . 27
Min freq. par 1. 1
0

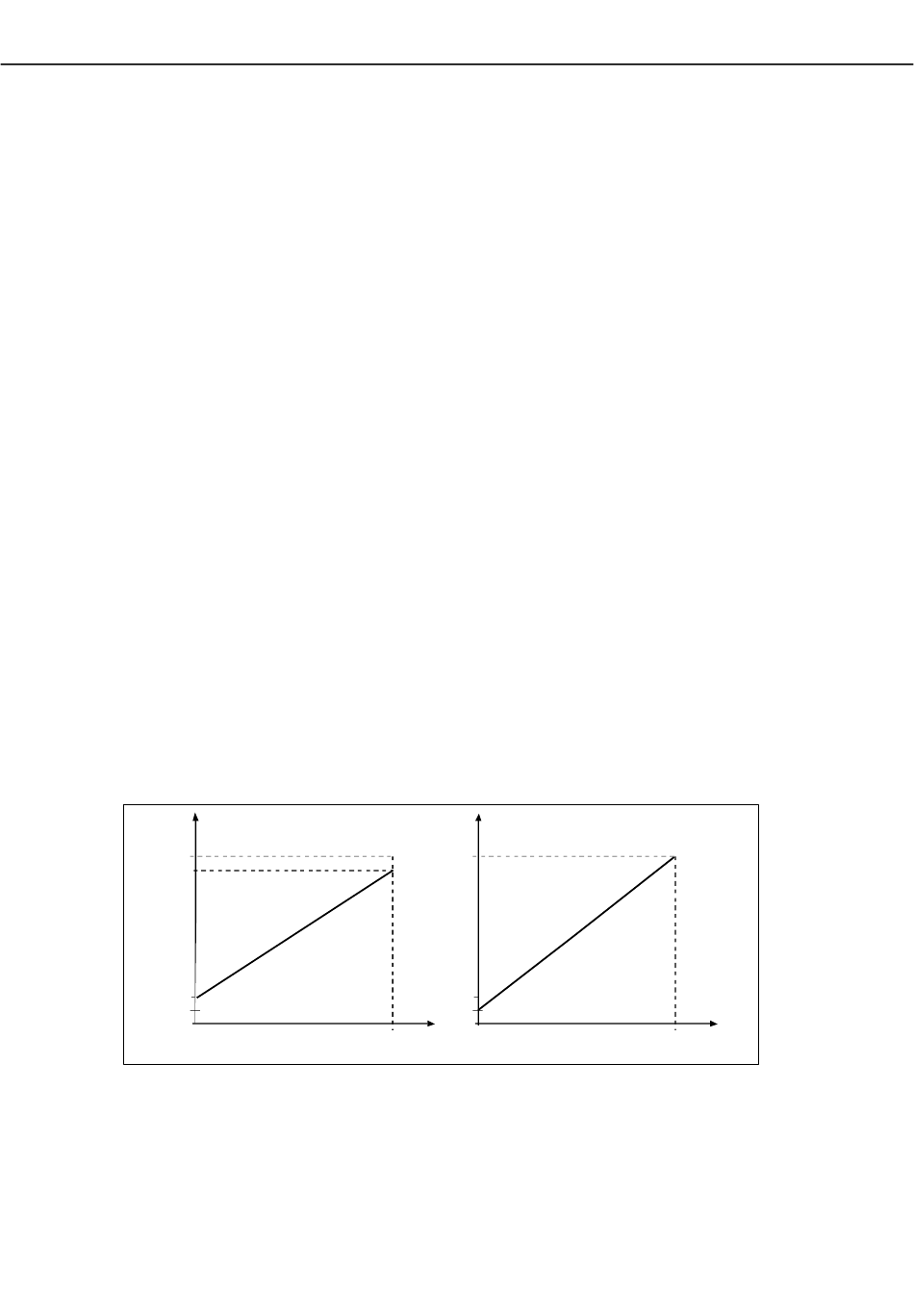

Figure 6.5-5 Mise à l'échelle de la référence.
3.1
Fonction de la sortie analogique
Voir tableau à la page 6-10.
Vacon Plc
F réquence de
s ortie
Max freq. par 1 . 2
Entrée
analogique
[V]
Min freq. par 1. 1
10
0
Figure 6.5-6 Mise à l'échelle de la référence,
paramètre 2.28 = 0.
Téléphone: +358-201 2121
Dejour: +358-40 8371 150
Page 6-21
Entrée
analogique
[V]
10
UD012K35
Télécopie: +358-201-212 205
E-mail: vacon@vacon.com
