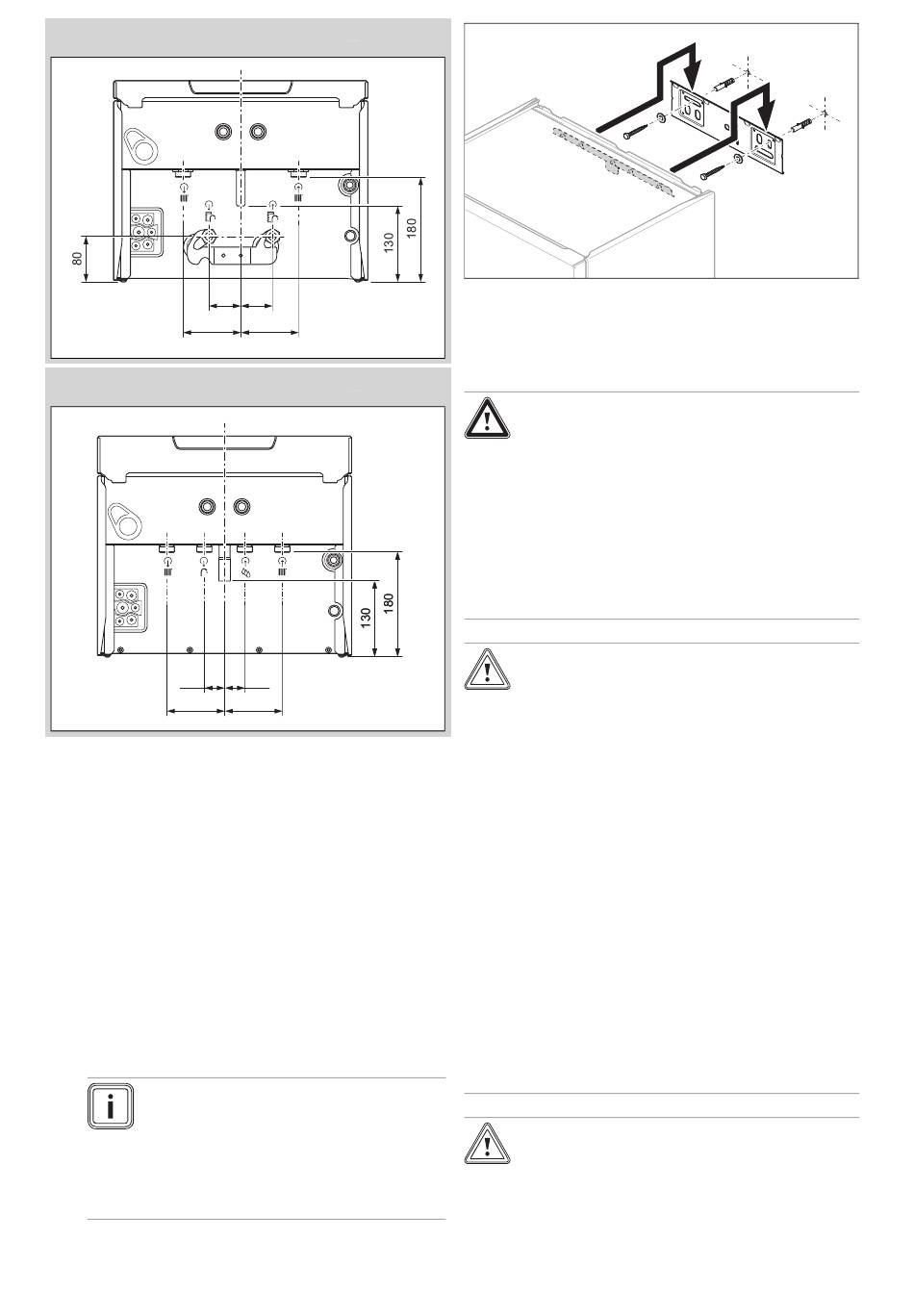

4.4

Utilisation du gabarit de montage

1. Servez-vous du gabarit de montage pour déterminer
l'emplacement des perçages, des ouvertures et repor-
ter toutes les distances nécessaires.
2. En cas d'installation concomitante d'une chaudière
et d'un ballon d'eau chaude sanitaire (VIH Q 75/2 B
ou VIH QL 75/2 B) avec un cadre écarteur, utilisez le
gabarit de montage du cadre écarteur.
4.5

Suspendez le produit.

1. Faites en sorte que le mur ou le dispositif de suspen-
sion (par ex. support) présente une résistance suffi-
sante.
2. Fixez le support de l'appareil avec du matériel de fixa-
tion adapté.
Remarque
Utilisez du matériel de fixation adapté à la
nature du mur sur place et capable de sup-
porter une charge de 100 kg.
Le matériel de fixation fourni est exclusive-
ment prévu pour les murs en béton ou en
brique pleine.
0020282231_02 Notice d'installation et de maintenance
55
100
35
100
3. Suspendez le produit sur le support de l'appareil.
5

Installation

Danger !
Risque d'ébouillantement et/ou de dom-
mages matériels dus à une installation
non conforme entraînant une fuite d'eau !
Toute tension mécanique dans les tubes de
raccordement peut entraîner des défauts
d'étanchéité.
▶
Montez les tubes de raccordement de
façon à éviter les contraintes (tensions
mécaniques).
Attention !
Risque de dommages matériels lors du
contrôle d'étanchéité gaz !
Les contrôles d'étanchéité gaz risquent d'en-
dommager le mécanisme gaz si la pression
de contrôle >11 kPa (110 mbar).
▶
Si vous pressurisez les conduites de gaz
et le mécanisme gaz du produit au cours
des contrôles d'étanchéité gaz, veillez
à ce que la pression de contrôle soit au
maximum de 11 kPa (110 mbar).
▶
Si vous n'êtes pas en mesure de limiter la
pression de contrôle à 11 kPa (110 mbar),
fermez le robinet d'arrêt du gaz monté en
amont du produit avant de procéder au
contrôle d'étanchéité gaz.
▶
Si vous avez fermé le robinet d'arrêt du
gaz en amont du produit avant d'effectuer
les contrôles d'étanchéité gaz, dépressuri-
sez la conduite de gaz avant d'ouvrir le ro-
binet d'arrêt du gaz.
Attention !
Risque de dommages matériels en cas
de modification au niveau des tubes déjà
raccordés !
▶
Vous pouvez déformer les tubes de rac-
cordement tant qu'ils ne sont pas raccor-
