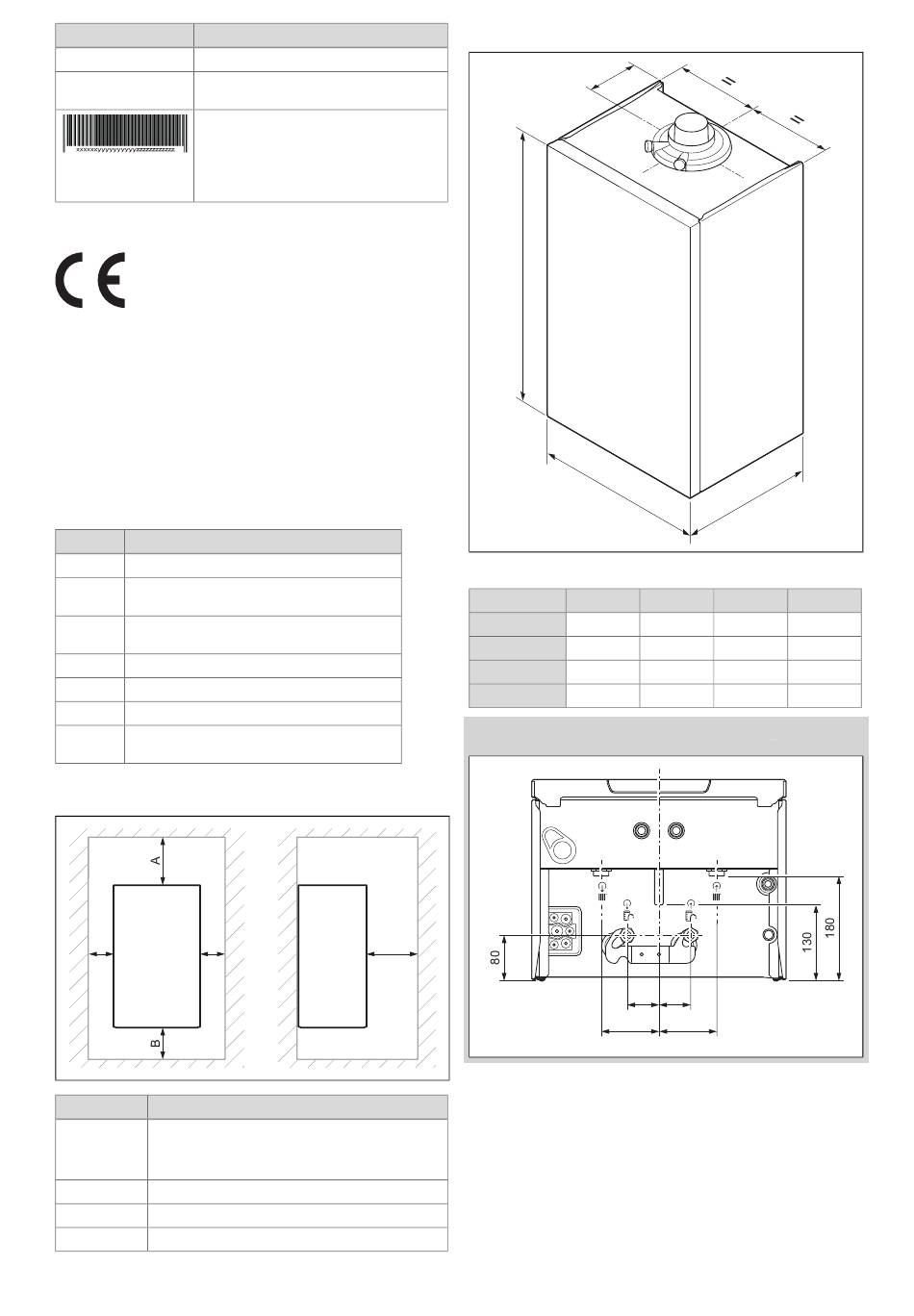

Informatie Betekenis
Q Warmtebelastingsbereik
n
Q Warmtebelastingsbereik warmwaterbe-
nw
reiding
Barcode met serienummer
3e tot 6e cijfer = productiedatum
(jaar/week)
7e tot 16e cijfer = artikelnummer van het
product
3.6

CE-markering

Met de CE-markering wordt aangegeven dat de producten
conform de conformiteitsverklaring aan de fundamentele
eisen van de desbetreffende richtlijnen voldoen:.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
4

Montage

4.1

Leveringsomvang controleren

Aantal Omschrijving
HR-gaswandketel
1
1 Zakje met ophangbeugel en bevestigingsma-
teriaal
Zakje met afvoerbuis en schroefverbinding
1
voor de veiligheidsklep
2 Zakje met kleine delen
1 Condensafvoerslang, toebehoren
1 Zakje met documentatie
1 Communicatie-eenheid VR 921 (productaf-
hankelijk)
4.2

Minimumafstanden

C C
VLT/VGA ⌀ 60/100 mm: 248 mm
A
VLT/VGA ⌀ 80/80 mm: 220 mm
VLT/VGA ⌀ 80/125 mm: 276 mm
B 180 mm
C 5 mm
D 500 mm
156
D
Minimumafstand
4.3

Productafmetingen

A
D
C
Afmetingen
A
VC 20 125 mm
VC 30 125 mm
VCW 36 125 mm
VCW 43 125 mm
Geldigheid: Product zonder geïntegreerde warmwaterbereiding
55
100
Installatie- en onderhoudshandleiding 0020282231_02
B
B C D
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
382 mm 440 mm 720 mm
450 mm 440 mm 720 mm
55
100
