Aanwijzing
Raak de regelelektrode alleen aan op het kerami-
sche deel. Reinigen van de regelelektrode is ver-
boden.

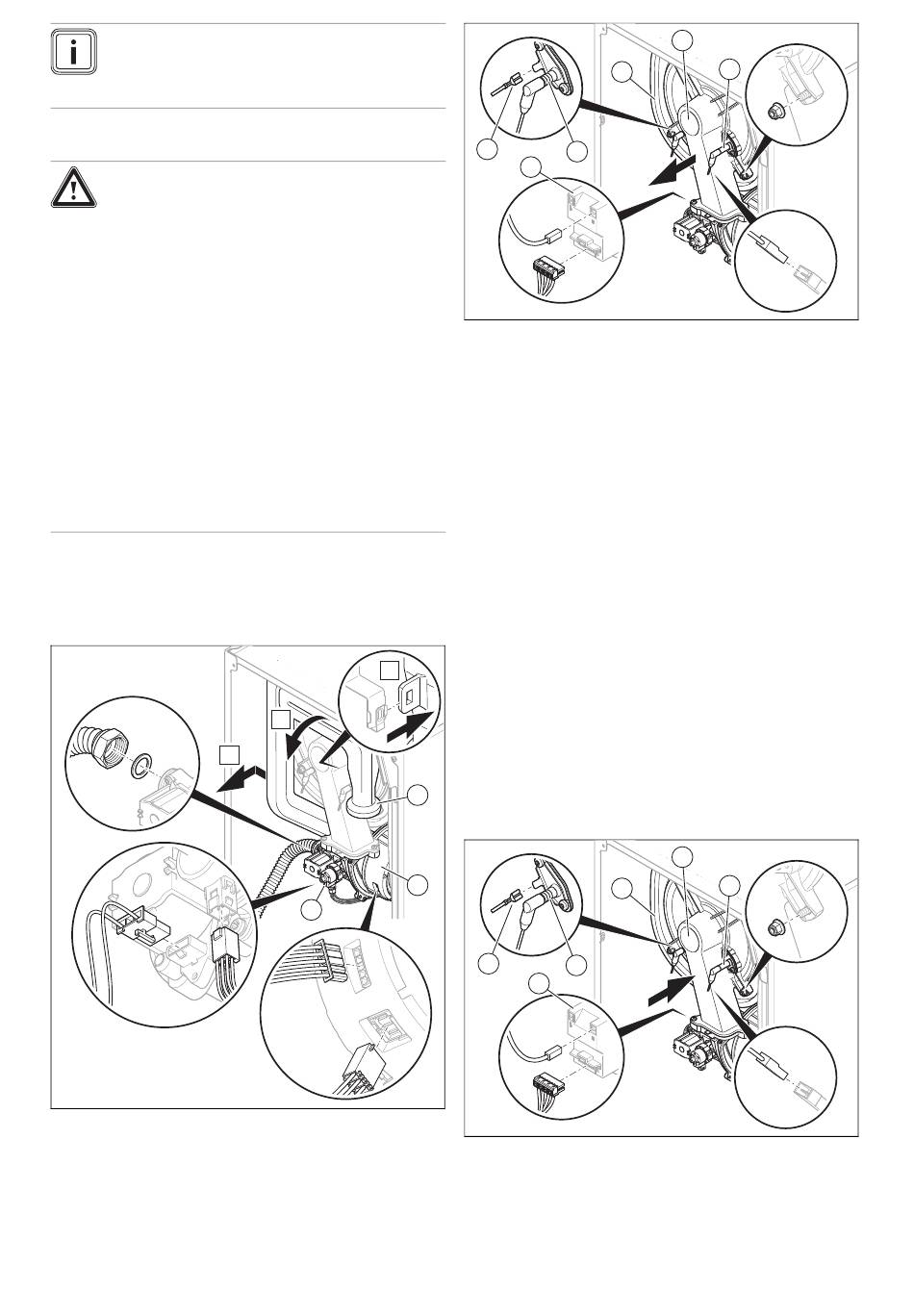

10.2.1 Compacte thermomodule demonteren
Gevaar!
Levensgevaar en kans op materiële
schade door hete verbrandingsgassen!
Afdichting, isolatiemat en zelfborgende moe-
ren op de branderflens mogen niet bescha-
digd zijn. Anders kunnen hete verbrandings-
gassen lekken en tot verwondingen en mate-
riële schade leiden.
▶
Vervang telkens na het openen van de
branderflens de afdichting.
▶
Vervang telkens na het openen van de
branderflens de zelfborgende moeren op
de branderflens.
▶
Als de isolatiemat op de branderflens of
aan de achterkant van de warmtewisse-
laar tekenen van beschadiging vertoont,
vervang dan de isolatiemat.
1. Koppel het product los van de stroomtoevoer.
2. Sluit de gaskraan.
3. Demonteer de voormantel. (→ Pagina 161)
4. Klap de schakelkast naar onderen.
5. Trek de luchtaanzuigbuis (1) uit de bovenste houder en
neem de Luchtaanzuigbuis van de aansluiting af, zoals
in de afbeelding wordt getoond.
6. Schroef de wartelmoer van het gasblok (3) los.
7. Trek de twee stekkers uit het gasblok.
8. Trek de stekker of de beide stekkers aan de ventilator-
motor (2) los door de grendelnok in te drukken.
0020282231_02 Installatie- en onderhoudshandleiding
A
B
C
3
6
4
5
9. Trek de aardingskabel (6) van de ontstekingselektrode
(4), de twee stekkers van de ontstekingstransformator
(5) en de stekker van de kabel van de regelelektrode
(3) los.
10. Schroef de vier moeren van de branderflens (2) eraf.
11. Trek de complete compacte thermomodule van de
warmtewisselaar (1).
12. Controleer de brander en de branderisolatiemat op
beschadigingen. (→ Pagina 177)
13. Controleer de warmtewisselaar op schade.
Resultaat:
Warmtewisselaar beschadigd
▶
Vervang de warmtewisselaar. (→ Pagina 181)
14. Controleer de warmtewisselaar op verontreinigingen.
Resultaat:
Warmtewisselaar vervuild
▶
Reinig de warmtewisselaar. (→ Pagina 176)
15. Controleer de isolatiemat van de warmtewisselaar op
beschadigingen.
Resultaat:
Isolatiemat beschadigd
▶
Vervang de isolatiemat (→ reservedelencatalogus
isolatiemat warmtewisselaar).
1
10.2.2 Compacte thermomodule inbouwen
2
6
4
5
1. Steek de compacte thermomodule op de warmtewisse-
laar (1).
2. Draai de vier nieuwe moeren kruiselings vast tot de
branderflens gelijkmatig tegen de aanslagvlakken zit.
2
3
1
4x
2
3
1
4x
