11. Retirez l'ensemble du module compact thermique de
l'échangeur thermique (1).
12. Vérifiez que le brûleur et l'isolant thermique du brûleur
ne sont pas endommagés. (→ page 104)
13. Vérifiez que l'échangeur thermique n'est pas endom-
magé.
Résultat:
Échangeur thermique endommagé
▶
Remplacez l'échangeur de chaleur. (→ page 108)
14. Vérifiez que l'échangeur thermique n'est pas encrassé.
Résultat:
Échangeur thermique encrassé
▶
Nettoyez l'échangeur de chaleur. (→ page 104)
15. Vérifiez que l'isolant thermique de l'échangeur ther-
mique n'est pas endommagé.
Résultat:
Isolant thermique endommagé
▶
Changez l'isolant thermique (→ Notice de la pièce
de rechange « isolant thermique de l'échangeur
thermique »).

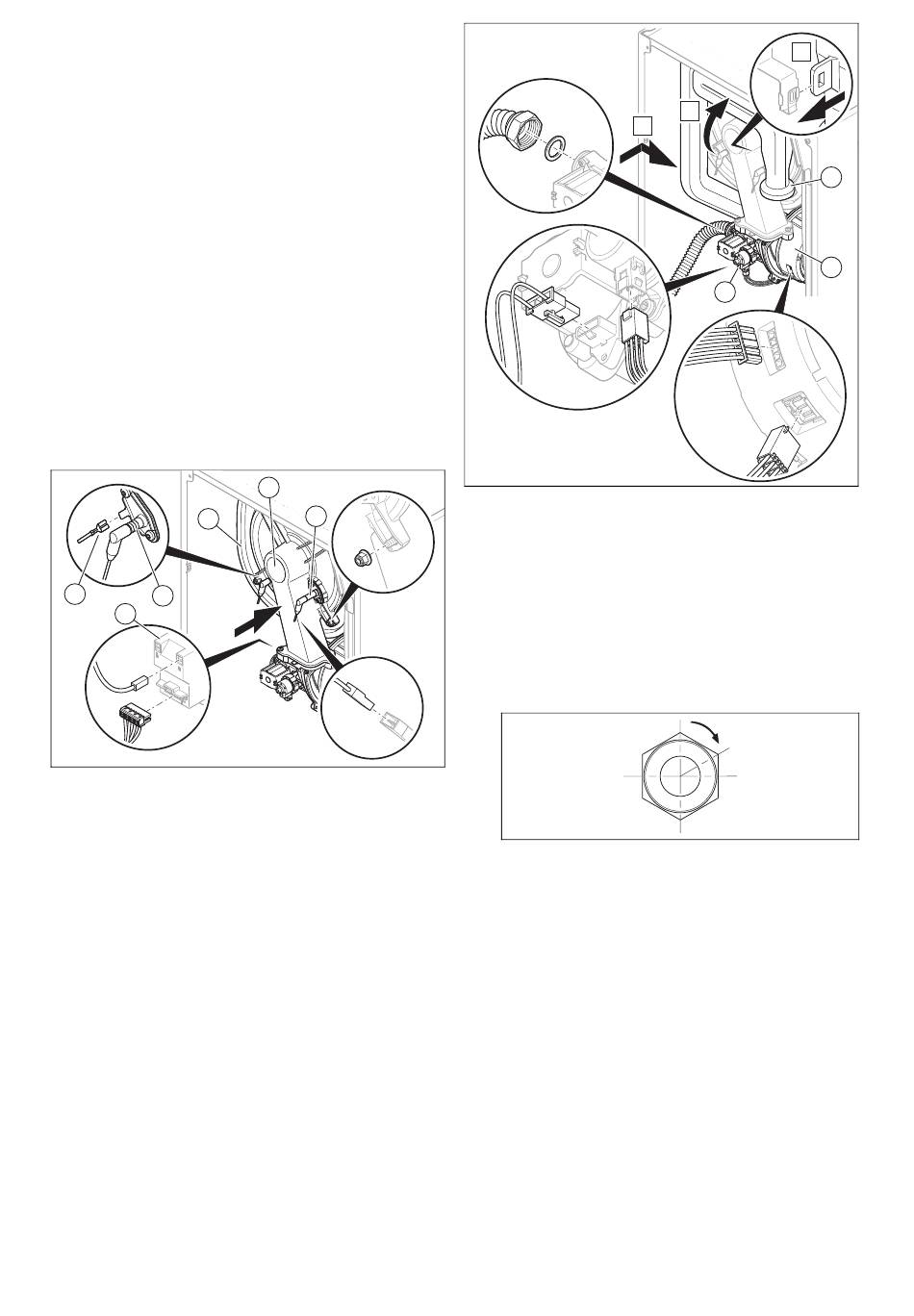

10.2.2 Montage du module compact thermique
1
6
4
5
1. Placez le module compact thermique sur l'échangeur
thermique (1).
2. Serrez les quatre écrous neufs en croix, jusqu'à ce que
la bride de fixation du brûleur repose uniformément sur
les surfaces d'appui.
–
Couple de serrage: 6 Nm
3. Rebranchez les connecteurs du câble de mise à la
terre (6) de l'électrode d'allumage (4), les deux connec-
teurs du transformateur d'allumage (5) et le connecteur
du câble de l'électrode de régulation (3).
0020282231_02 Notice d'installation et de maintenance
2
3
4x
4. Rebranchez le connecteur mâle ou les deux connec-
teurs mâles sur le moteur de ventilateur (2).
5. Rebranchez les deux connecteurs du mécanisme gaz
(3).
Alternative 1:
6.
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage: 40 Nm
Alternative 2:
6.
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage : 15 Nm + 60°
7. Ouvrez le robinet d'arrêt du gaz.
8. Vérifiez que le produit est étanche. (→ page 96)
9. Vérifiez que la bague d'étanchéité du tube d'entrée
d'air est bien en place.
10. Branchez le tube d'entrée d'air (1) sur le manchon
d'admission et poussez le tube d'entrée d'air dans le
support supérieur, comme indiqué dans l'illustration.
11. Contrôlez la pression du raccordement du gaz/la pres-
sion dynamique du gaz. (→ page 93)
C
B
A
3
60°
1
2
