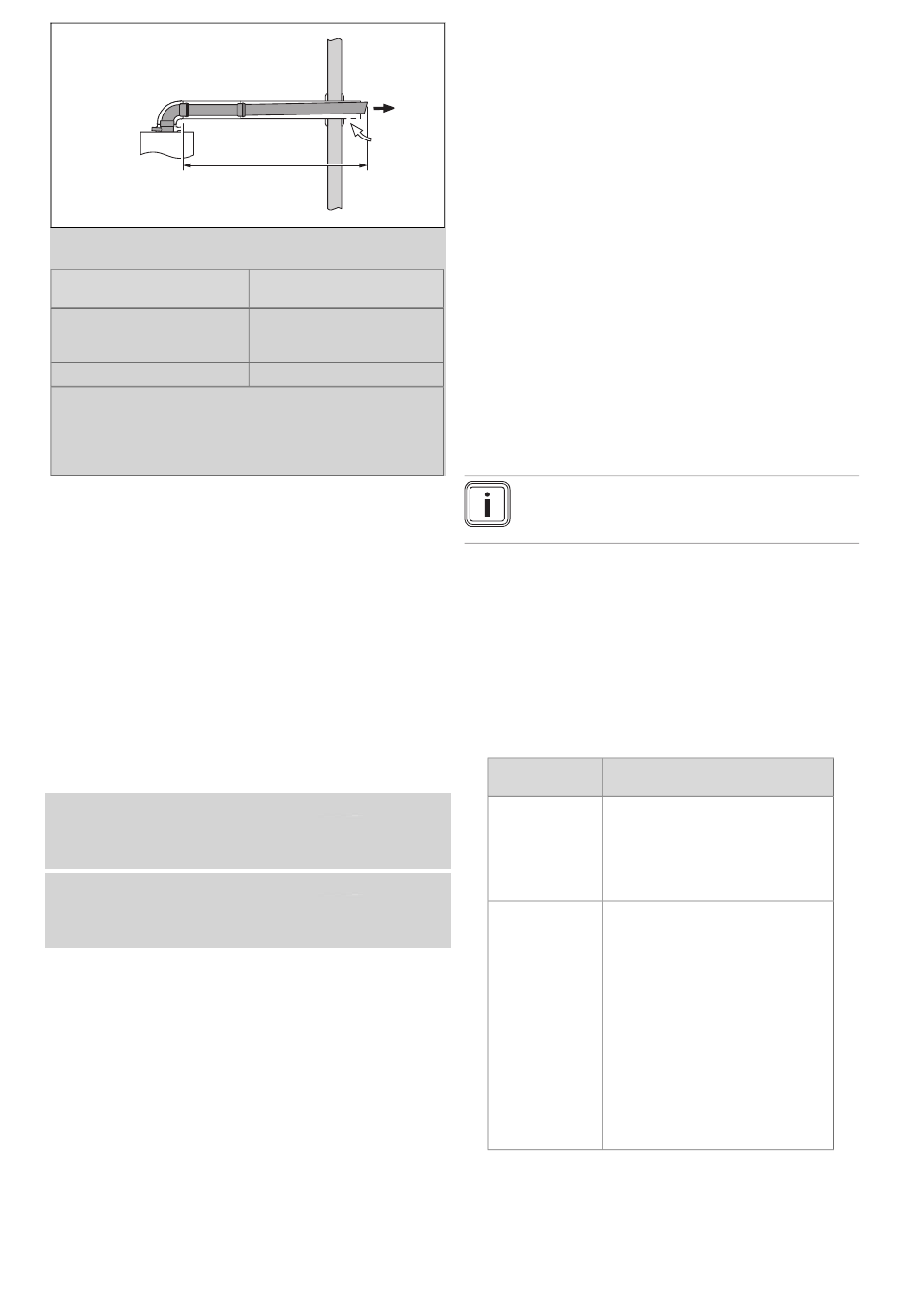

Ø60/100
Réglez le code diagnostic D.164. (→ page 90)
Longueur (A) [m] + Longueur
équivalente au déflecteur ¹)
<5
≥5 ²)
¹) La longueur de tube maximale diminue comme suit en pré-
sence de déflecteurs supplémentaires : 1 m par coude à 87°, 0,5
m par coude à 45°.
²) Longueur de tube maximale, voir la notice de montage de la
fumisterie.
8

Adaptation en fonction de l'installation

8.1
Réglage des paramètres
Rendez-vous dans le menu Configuration et réglez les
principaux paramètres de l'installation.
Rendez-vous dans le menu Guide d'installation et re-
lancez l'assistant d'installation.
Rendez-vous dans le menu Menu de diagnostic et ré-
glez les paramètres complémentaires de l'installation.
Codes diagnostic (→ page 116)
8.2
Activation de l'assemblage supplémentaire
du boîtier modulaire
Condition: Assemblage raccordé au relais 1
Sélectionnez le paramètre D.027 pour affecter une fonc-
tion au relais 1. (→ page 90)
Condition: Assemblage raccordé au relais 2
Sélectionnez le paramètre D.028 pour affecter une fonc-
tion au relais 2. (→ page 90)
8.3
Adaptation des paramètres pour le
chauffage
8.3.1
Débit calorifique
Au cours du fonctionnement, la puissance du brûleur
s'adapte en continu au débit calorifique requis.
0020282231_02 Notice d'installation et de maintenance
A
Réglage
Pas d'adaptation nécessaire,
la valeur par défaut est appli-
quée.
5
8.3.1.1 Charge thermique minimale
Le paramètre D.085 sert à majorer le débit calorifique mi-
nimal entre la valeur minimale et la valeur limite de la puis-
sance d'allumage requise sur le plan technique. La cellule
thermique module la puissance jusqu'à la valeur réglée. La
plage de modulation est restreinte et le débit calorifique mini-
mal est majoré.
La probabilité du mode aléatoire augmente si on majore le
seuil de modulation bas.
Ce paramètre s'applique au mode chauffage et au mode eau
chaude sanitaire.
8.3.1.2 Réglage de la charge thermique maximale
Le débit calorifique maximal peut être réglé en fonction des
besoins en puissance de l'installation via le paramètre
D.000.
Si le réglage automatique du paramètre D.000 est activé, le
produit adapte automatiquement le débit calorifique maximal
aux besoins actuels de l'installation.
8.3.2
Réglage du mode de fonctionnement
hydraulique
Remarque
Différents modes de fonctionnement hydrauliques
ont été prévus en fonction du type d'appareil.
Le débit calorifique est transmis par le débit volumique d'eau
de chauffage, qui est généré dans l'installation de chauf-
fage par la pompe de recirculation interne. Il existe diffé-
rents modes de fonctionnement hydrauliques pour produire
le débit volumique. On peut les sélectionner via le paramètre
D.170.
Sélectionnez le paramètre D.170 et éventuellement les
paramètres D.171 à D.175 pour adapter le mode de fonc-
tionnement hydraulique du générateur de chaleur à l'ins-
tallation de chauffage. (→ page 90)
Valeurs de
Description
réglage
0: Régul. ∆
Avec ce mode de fonctionnement, la
P const. ss
pompe fonctionne avec une pression
bypass
constante.
Vous pouvez procéder à un ajuste-
ment précis du fonctionnement de la
pompe avec le paramètre D.171.
1: ∆ P boost ss
Avec ce mode de fonctionnement, la
bypass
pompe fonctionne avec une pression
constante. S'il n'y a pas la quantité
d'eau en circulation nécessaire au
démarrage du mode chauffage
alors qu'il y a une demande de
chaleur, ce mode de fonctionnement
de la pompe permet d'obtenir la
quantité requise d'eau en circulation
en augmentant automatiquement la
pression.
Vous pouvez procéder à un ajuste-
ment précis du fonctionnement de la
pompe avec les paramètres D.171 et
D.174.
97
