4.4
Lieu d'installation
Respecter les consignes de sécurité suivantes lors du
choix du lieu d'installation :
a
Attention !
N'installez pas l'appareil dans une pièce où il
peut geler. Dans les locaux contenant des
vapeurs ou poussières agressives, l'appareil doit
être utilisé sans liaison avec l'air ambiant !
Lors du choix du lieu d'installation et lors de l'utilisation
de l'appareil, il faut veiller à ce que l'air de combustion
soit techniquement dépourvu de composés chimiques
contenant du fluor, du chlore, du souffre etc. Sprays,
dissolvants et détergents, peintures, colles, etc.
contiennent de telles substances, qui peuvent, en cas de
fonctionnement de l'appareil avec l'air de la pièce, dans
le pire des cas, conduire à la corrosion, dans l'installation
d'évacuation des gaz brûlés également.
En particulier dans les salons de coiffure, les ateliers de
carrosserie ou de menuiserie et les laveries, entre
autres, l'appareil doit être utilisé indépendamment de
l'air de la pièce. Sinon, une pièce séparée est nécessaire
pour l'installation, afin de garantir que l'alimentation en
air de combustion soit techniquement dépourvue des
composés susmentionnés.
4.5
Distances minimales requises/espacements de
montage
Aussi bien pour l'installation/le montage de l'appareil
que pour l'exécution des travaux ultérieurs d'entretien,
des écarts minimum, des espaces libres de montage sont
nécessaires, comma la fig. 4.5 l'indique.
h
Remarque !
Lors du montage d'une ventouse ∅ 80/125 mm,
un écart minimal de 250 mm doit être observé
sur le dessus.
Un espace séparant l'appareil d'éléments composés de
matières combustibles n'est pas nécessaire, étant donné
qu'avec la puissance thermique nominale de l'appareil,
aucune température ne peut dépasser la température
autorisée de 85 °C.
4.6
Utilisation du gabarit de montage
Pour le montage de l'appareil, employez le gabarit fourni
(fig. 4.5).
• Positionnez verticalement le gabarit de montage à
l'emplacement de montage puis fixez le gabarit au mur
• Marquez les trous sur le mur pour le support de
l'appareil et, le cas échéant, pour la traversée murale
de la conduite d'air/fumées.
• Retirez le gabarit de montage du mur.
• Percez 2 trous de Ø 8 mm pour le support de l'appareil
dans le mur.
• Le cas échéant, réalisez la traversée murale pour la
conduite air/fumées.
Notice d'installation et d'entretien ecoTEC

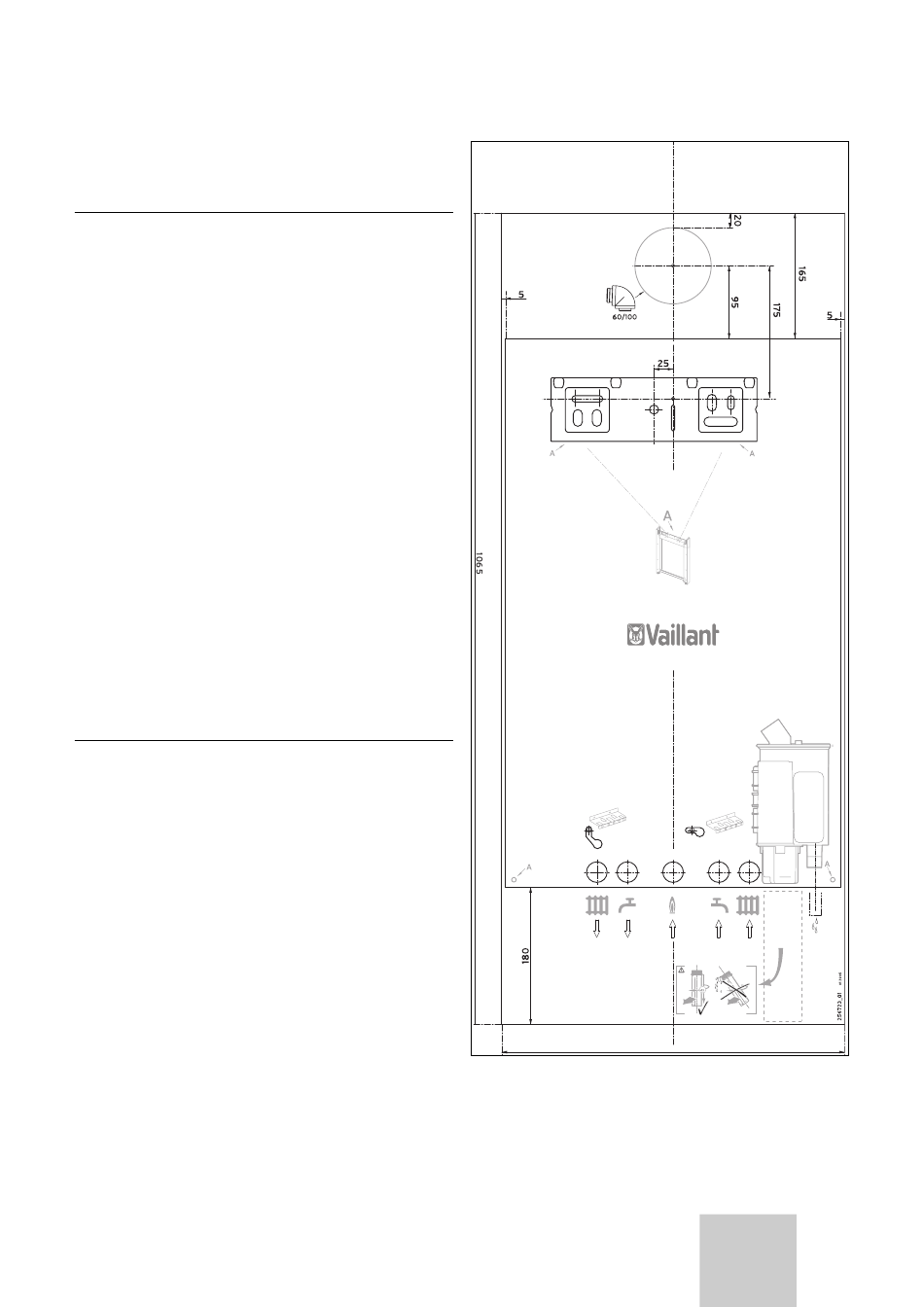

Fig. 4.5 Gabarit de montage/espaces libres pour le montage
Montage 4
450
