4.4

Lieu d'installation

Respecter les consignes de sécurité suivantes lors du
choix du lieu d'installation :
Attention !
a
N'installez pas l'appareil dans une pièce où il
peut geler. Dans les locaux contenant des va-
peurs ou poussières agressives, l'appareil doit
être utilisé sans liaison avec l'air ambiant !
Lors du choix du lieu d'installation et lors de l'utilisation
de l'appareil, il faut veiller à ce que l'air de combustion
soit techniquement dépourvu de composés chimiques
contenant du fluor, du chlore, du souffre etc. Sprays,
dissolvants et détergents, peintures, colles, etc. contien-
nent de telles substances, qui peuvent, en cas de fonc-
tionnement de l'appareil avec l'air de la pièce, dans le
pire des cas, conduire à la corrosion, dans l'installation
d'évacuation des gaz brûlés également.
En particulier dans les salons de coiffure, les ateliers de
carrosserie ou de menuiserie et les laveries, entre
autres, l'appareil doit être utilisé indépendamment de
l'air de la pièce. Sinon, une pièce séparée est nécessaire
pour l'installation, afin de garantir que l'alimentation en
air de combustion soit techniquement dépourvue des
composés susmentionnés.
4.5 Distances minimales requises/espacements
de montage
Aussi bien pour l'installation/le montage de l'appareil
que pour l'exécution des travaux ultérieurs d'entretien,
des écarts minimum, des espaces libres de montage
sont nécessaires, comma la fig. 4.5 l'indique.
Remarque !
h
Lors du montage d'une ventouse ∅ 80/125 mm,
un écart minimal de 250 mm doit être observé
sur le dessus.
Un espace séparant l'appareil d'éléments composés de
matières combustibles n'est pas nécessaire, étant donné
qu'avec la puissance thermique nominale de l'appareil,
aucune température ne peut dépasser la température
autorisée de 85 °C.
4.6

Utilisation du gabarit de montage

Pour le montage de l'appareil, employez le gabarit four-
ni (fig. 4.5).
• Positionnez verticalement le gabarit de montage à
l'emplacement de montage puis fixez le gabarit au mur
• Marquez les trous sur le mur pour le support de l'ap-
pareil et, le cas échéant, pour la traversée murale de
la conduite d'air/fumées.
• Retirez le gabarit de montage du mur.
• Percez 2 trous de Ø 8 mm pour le support de l'appa-
reil dans le mur.
• Le cas échéant, réalisez la traversée murale pour la
conduite air/fumées.
Notice d'installation et d'entretien ecoTEC - 0020010964_05

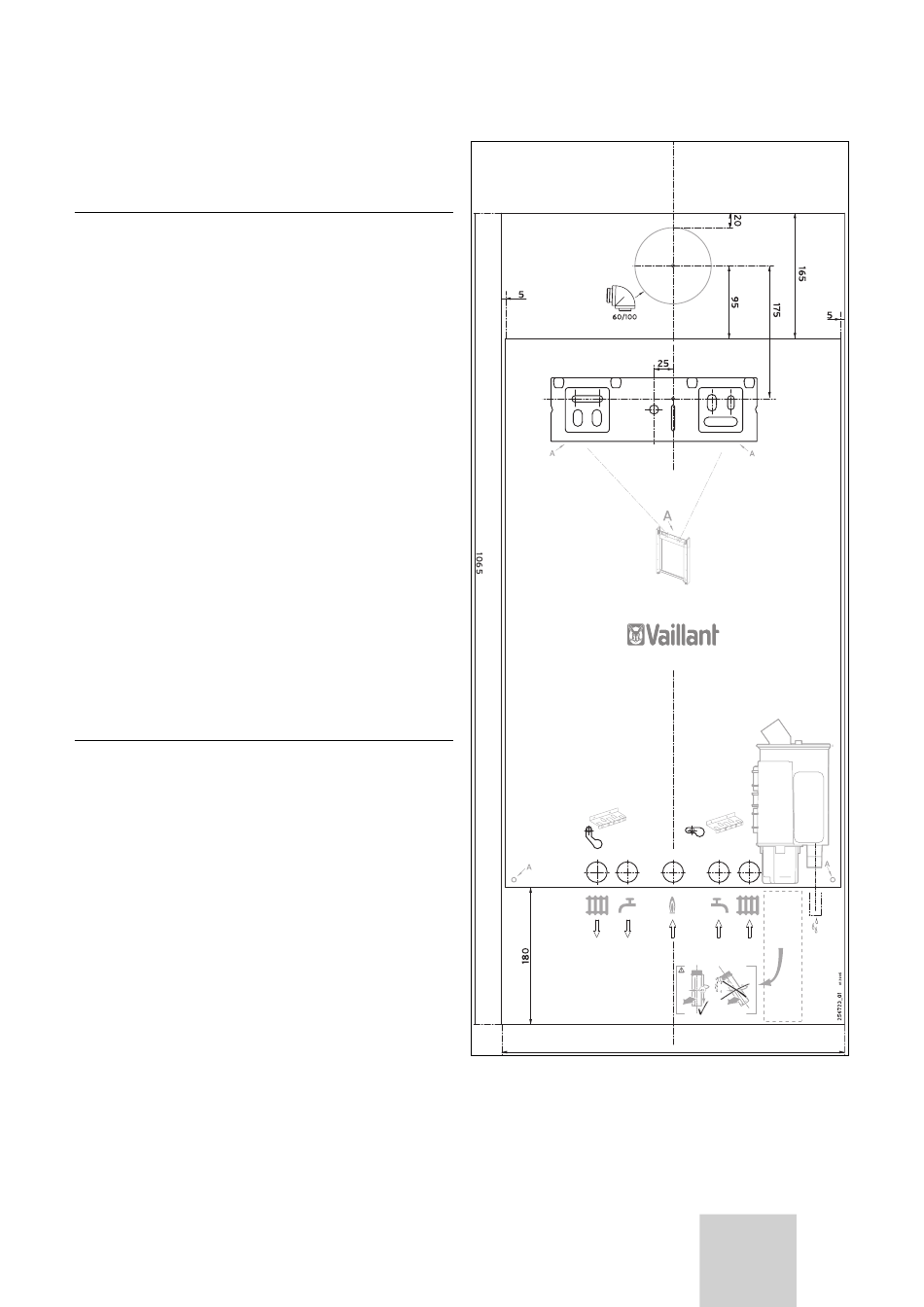

Fig. 4.5 Gabarit de montage/espaces libres pour le montage
Montage 4
450
BE
11
FR
