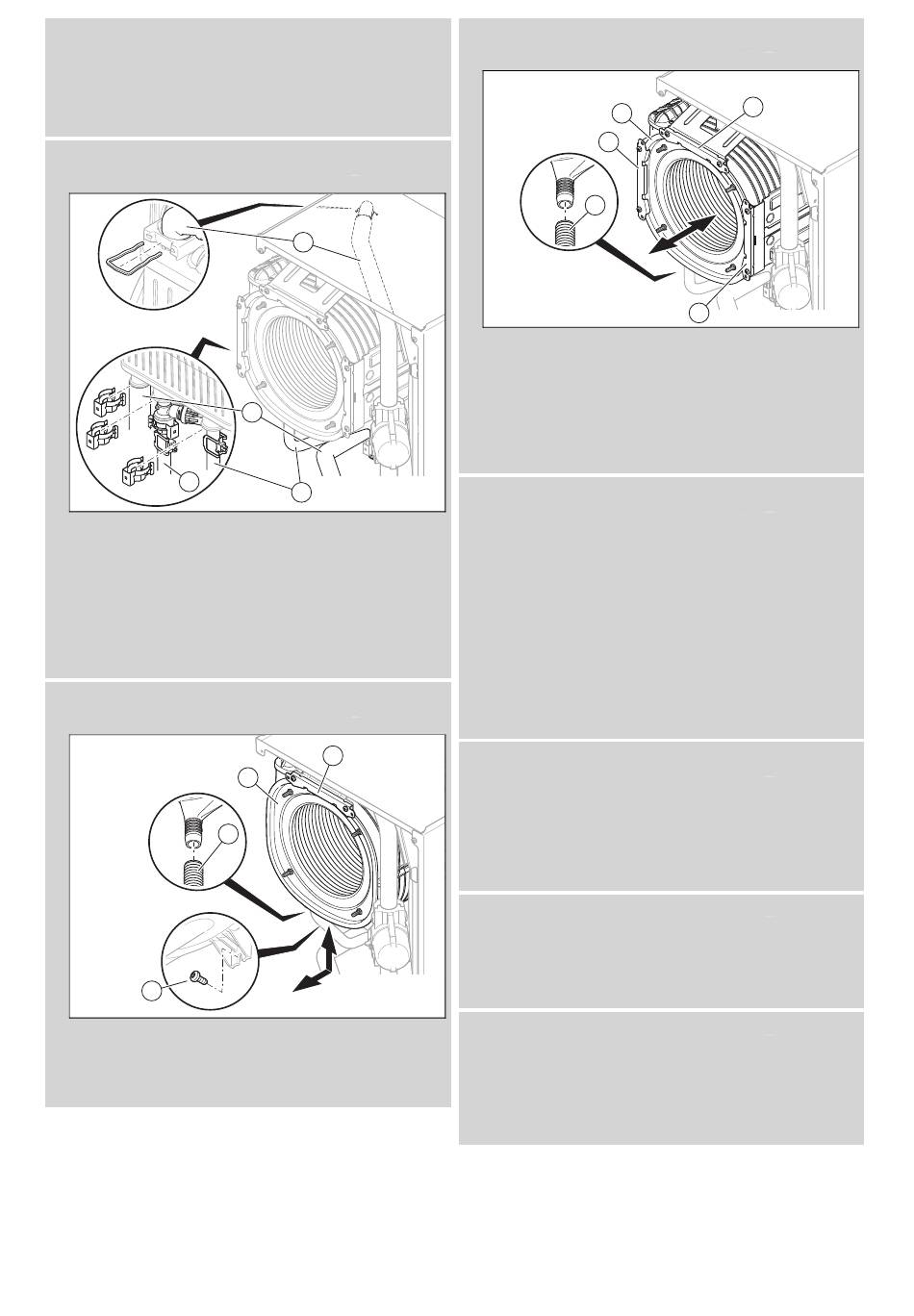

Entfernen Sie die Klammer am Warmwasserrohr am
Ausgang des Wärmetauschers (2).
▶
Entfernen Sie die Klammern am Vorlaufrohr (3) und
am Rücklaufrohr (4).
▶
Lösen Sie die Rohre des Vor-/Rücklaufs und des
Warmwassers am Wärmetauscher.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND
VCW 43CF/1-7 I (N-BE)
4
▶
Entfernen Sie die Klammer am Kaltwassereingang (1)
und lösen Sie das Rohr am Wärmetauscher.
▶
Entfernen Sie die Klammer des Warmwasserrohr am
Ausgang des Wärmetauschers (2).
▶
Entfernen Sie die Klammern am Vorlaufrohr (3) und
am Rücklaufrohr (4).
▶
Lösen Sie die Rohre des Vor-/Rücklaufs und des
Warmwassers am Wärmetauscher.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND außer
VCW 43CF/1-7 I (N-BE)
1×
3
▶
Ziehen Sie den Kondensatablaufschlauch (4) vom
Wärmetauscher (1) ab.
▶
Entfernen Sie die zwei Schrauben am vorderen Halter
(2) und nehmen Sie den Halter ab.
0020282231_02 Installations- und Wartungsanleitung
1
2
3
2
1
4
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND
VCW 43CF/1-7 I (N-BE)
1
5
4
▶
Ziehen Sie den Kondensatablaufschlauch (4) vom
Wärmetauscher (1) ab.
▶
Entfernen Sie die zwei Schrauben am vorderen Halter
(2) und nehmen Sie den Halter ab.
▶
Entfernen Sie die zwei Schrauben am rechten Halter
(3), am linken Halter (5) und nehmen Sie die Halter
ab.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND außer
VCW 43CF/1-7 I (N-BE)
▶
Entfernen Sie die Schraube (3) an der Unterseite des
Wärmetauschers.
▶
Ziehen Sie den Wärmetauscher nach unten und
schräg nach vorne heraus.
▶
Setzen Sie den neuen Wärmetauscher in die Nuten
der Rückwand ein.
▶
Schrauben Sie eine neue Schraube an der Unterseite
des Wärmetauschers fest.
▶
Wenn Sie den vorderen Halter abgenommen haben,
dann schrauben Sie den Halter mit jeweils zwei neuen
Schrauben fest.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND
VCW 43CF/1-7 I (N-BE)
▶
Ziehen Sie den Wärmetauscher nach vorne heraus.
▶
Setzen Sie den neuen Wärmetauscher in die Nuten
der linken und rechten Halter ein.
▶
Schrauben Sie die Halter mit jeweils zwei neuen
Schrauben fest.
Gültigkeit: Produkt ohne integrierte Warmwasserbereitung
▶
Stecken Sie das Vor-/Rücklaufrohr bis zum Anschlag
in den Wärmetauscher. Erneuern Sie dabei alle Dich-
tungen.
▶
Befestigen Sie die Klammern am Vor-\Rücklaufrohr.
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
▶
Stecken Sie das Vor-/Rücklaufrohr und das Warm-
wasserrohr bis zum Anschlag in den Wärmetauscher.
Erneuern Sie dabei alle Dichtungen.
▶
Befestigen Sie die Klammern am Vor-/Rücklaufrohr
und am Warmwasserrohr.
4. Befestigen Sie den Kondensatablaufschlauch am
Wärmetauscher.
5. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 30)
6. Montieren Sie die Seitenverkleidung. (→ Seite 41)
