met minstens 3 mm contactopening (bijv.
zekeringen of vermogensschakelaar) aan.
1. Monteer een geschikte installatiedoos.
2. Bedraad de netaansluitkabel en de kabel van de huis-
installatie binnen de installatiedoos.
3. Zorg voor de benodigde aansluiting aan verbrandings-
gaszijde op een van de omgevingslucht onafhankelijke
VLT/VGA. (→ Pagina 159)
5.8.5 Thermostaat aansluiten
1. Sluit de kabel aan. (→ Pagina 160)
2. Neem het aansluitschema in acht. (→ Pagina 205)
Voorwaarde: Thermostaat op eBUS
▶
Sluit de thermostaat op de BUS-aansluiting aan.
▶
Overbrug de aansluiting 24 V RT (X100), als er geen
brug aanwezig is.
Voorwaarde: Laagspanningsthermostaat (24 V)
▶
Verwijder de brug en sluit de maximaalthermostaat op de
aansluiting 24 V RT (X100) aan.
Voorwaarde: Maximaalthermostaat vloerverwarming
▶
Verwijder de brug en sluit de maximaalthermostaat op de
aansluiting Burner off aan.
3. Schakel voor multicircuitregelaar D.018 van Eco (inter-
mitterende pomp) naar Comfort (doorlopende pomp)
om. (→ Pagina 170)

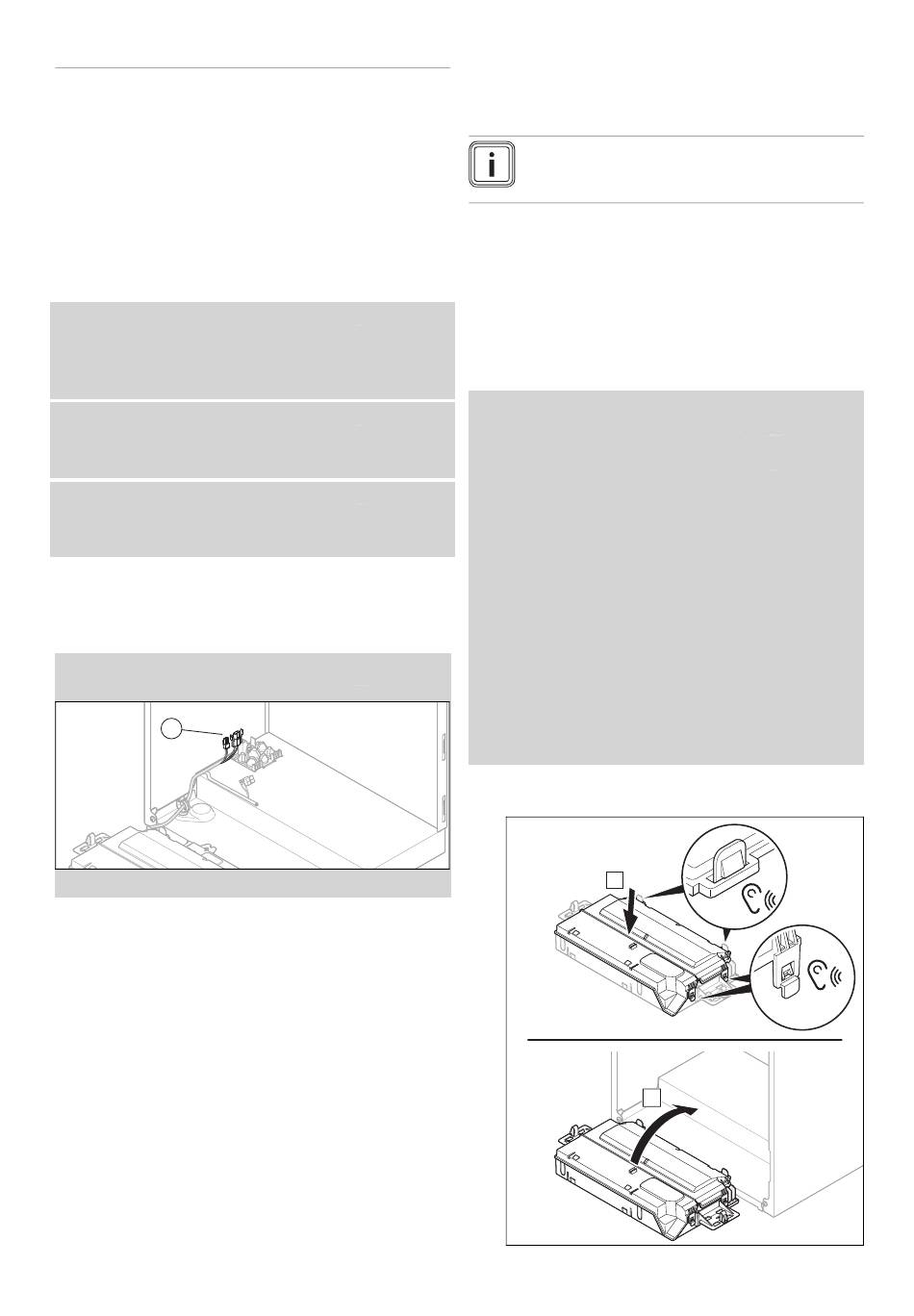

5.8.6 Boiler aansluiten
Geldigheid: Product zonder geïntegreerde warmwaterbereiding
1
▶
Sluit de warmwaterboiler op de stekker (1) aan.
5.8.7 Modulebox, multifunctionele module en
aanvullende componenten installeren
1. Installeer de Modulebox voor de multifunctio-
nele module (optionele printplaat) in het product
(→ installatiehandleiding Modulebox).
2. Sluit de multifunctionele module op de printplaat van
het product aan (→ Installatiehandleiding Modulebox).
3. Sluit de extra componenten aan op de multifunctionele
module (→ installatiehandleiding Modulebox).
4. Configureer de gewenste functie via de diagnosecode.
(→ Pagina 170)
162
5.8.8 Communicatie-eenheid installeren
▶
Installeer de communicatie-eenheid (→ installatiehandlei-
ding communicatie-eenheid).
5.8.9 Hulprelais gebruiken
Aanwijzing
De aansluiting Opt. (grijze stekker) op de print-
plaat is niet voor elk product beschikbaar.
1. Sluit een bijkomend component via de aansluiting Opt.
(grijze stekker) op de printplaat direct op het geïnte-
greerde hulprelais aan.
2. Sluit de kabel aan. (→ Pagina 160)
3. Om de aangesloten component in gebruik te nemen,
de component in de diagnosecode D.026 selecteren.
(→ Pagina 163)
5.8.10 Circulatiepomp installeren
Geldigheid: Product met geïntegreerde warmwaterbereiding OF Product
met aangesloten warmwaterboiler
Voorwaarde: Thermostaat aangesloten
▶
Sluit de kabel aan. (→ Pagina 160)
▶
Verbind, wanneer de steekplaats X13 aanwezig is, de
230 V-aansluitkabel met de stekker van steekplaats X13
en steek de stekker op de steekplaats.
▶
Wanneer de eventueel aanwezige steekplaats X13 al is
bezet, dan sluit u de circulatiepomp op X16 aan.
▶
Wanneer de steekplaatsen X13 (indien aanwezig) en
X16 al zijn bezet, dan sluit u de circulatiepomp op de
multifunctionele module aan (optionele printplaat).
(→ Pagina 162)
▶
Verbind de aansluitkabel van de externe toets met de
klemmen 1 )OT ) en 6 (FB) van de randstekker X41, die
bij de thermostaat geleverd is.
▶
Steek de randstekker op stekkerplaats X41 van de print-
plaat.
5.8.11 Schakelkast sluiten
1.
A
Installatie- en onderhoudshandleiding 0020282231_02
2×1
4×1
B
