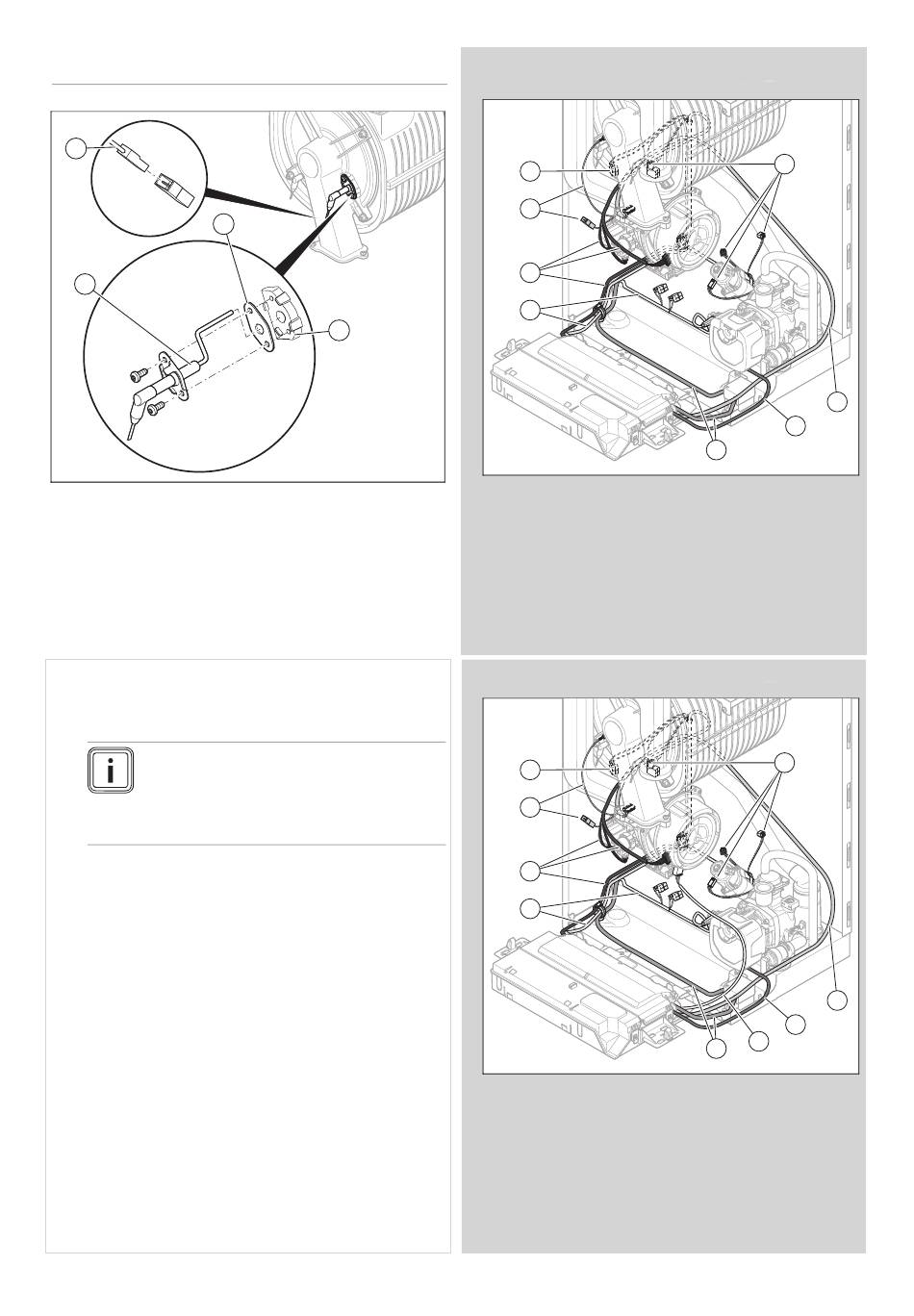

Chaque fois que vous changez l'électrode
de régulation, remplacez également le
joint et les vis.
1
2
4
1. Débranchez le connecteur (1) du câble de l'électrode
de régulation.
2. Dévissez les deux vis.
3. Ôtez précautionneusement l'électrode de régulation
(4) de la bride de fixation du brûleur (3). Prenez garde
à ne pas endommager l'isolant thermique du brûleur
situé sur le fond arrière du capot de la chambre de
combustion.
4. Eliminez les restes de joint d'étanchéité sur la bride du
brûleur.
5. Mettez en place l'électrode de régulation neuve avec
un joint (2) neuf.
Remarque
Manipulez l'électrode de régulation neuve
uniquement au niveau de la partie en céra-
mique. Il est interdit de nettoyer l'électrode
de régulation.
6. Vissez l'électrode de régulation avec deux vis neuves.
–
Couple de serrage: 3 Nm
7. Rebranchez le connecteur du câble d'allumage de
l'électrode de régulation.
8. Montez la protection avant. (→ page 94)
9. Ouvrez le robinet d'arrêt du gaz.
10. Raccordez le produit à l'alimentation électrique.
11. Utilisez le code diagnostic D.146 pour activer le code
diagnostic D.147. (→ page 90)
12. Réglez le code diagnostic D.147 sur Nouvelle élec-
trode (→ page 90).
13. Contrôlez la teneur en CO₂. (→ page 94)
0020282231_02 Notice d'installation et de maintenance
11.6.13 Cheminement des faisceaux électriques
Validité: VC 20CS/1-7 I (N-BE) OU VC 30CS/1-7 I (N-BE) OU
VCW 36CF/1-7 I (N-BE)
3
1
2
Validité: VCW 43CF/1-7 I (N-BE)
1
2
2
3
2
1
Faisceau électrique du 3
système hydraulique
(capteur de débit d'eau
4
à turbine, capteur de
pression d'eau, vanne
5
d'inversion prioritaire)
Faisceau électrique
(ventilateur, méca-
nisme gaz, capteurs
de température)
2
3
2
1
Faisceau électrique du 3
système hydraulique
(capteur de débit d'eau
4
à turbine, capteur de
pression d'eau, vanne
5
d'inversion prioritaire)
Faisceau électrique
6
(ventilateur, méca-
nisme gaz, capteurs
de température)
1
3
4
5
Faisceau électrique
d'allumage
Câble de la pompe
haute efficacité
Câble de raccorde-
ment au secteur
1
3
4
5
6
Faisceau électrique
d'allumage
Câble de la pompe
haute efficacité
Câble 230V du ventila-
teur
Câble de raccorde-
ment au secteur
