Validité: VCW 43CF/1-7 I (N-BE)
A
12
11
10
9
8
7
6
4
8
12
16
A

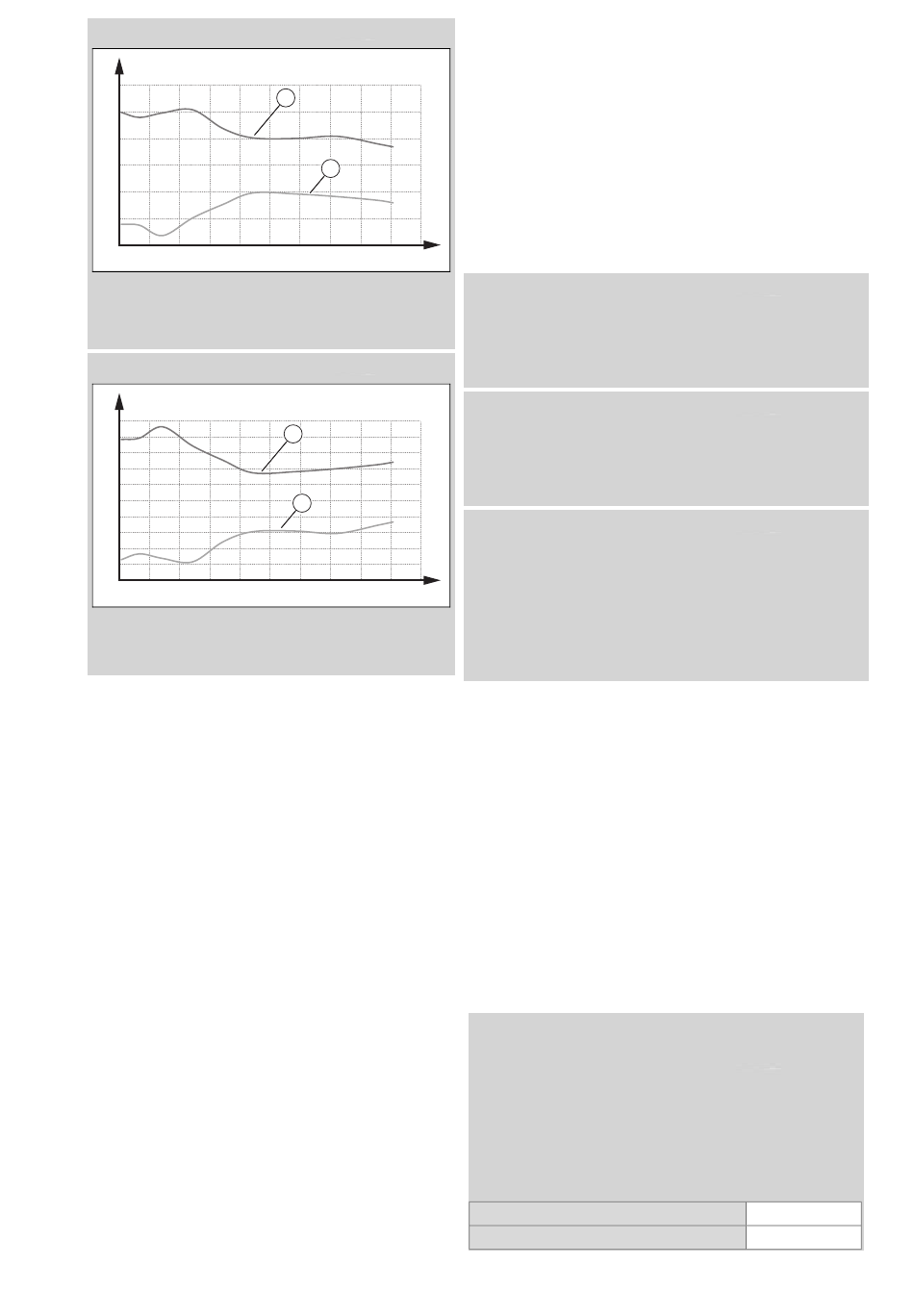

Teneur en CO₂ [%
vol.]
1
Teneur en CO₂ max.
du gaz naturel
Validité: VCW 43CF/1-7 I (N-BE)
A
10
8
6
4
2
0
4
8
12
16
A
Teneur en O₂ [% vol.]
1
Teneur en O₂ max.
du gaz naturel
Résultat:
Valeur en dehors de la plage admissible
▶
Contrôlez la longueur totale de tube du système
ventouse.
▶
Inspectez le système ventouse pour vérifier qu'il n'y
a pas de recirculation ou de blocage.
▶
Mesurez la teneur de nouveau en CO₂ au point de
mesure des gaz de combustion et notez la valeur
mesurée dans le compte-rendu.
▶
Si la teneur en CO2 reste en dehors de l'intervalle
autorisé, rectifiez le rapport gaz/air avec le para-
mètre D.158, puis mesurez une nouvelle fois la te-
neur en CO₂ au niveau du point de mesure des gaz
de combustion.
▶
Si la teneur en CO2 reste en dehors de l'inter-
valle autorisé, changez l'électrode de régulation
(→ page 112) et rebasculez le paramètre D.158 sur
le réglage d'usine.
▶
Mesurez la teneur de nouveau en CO₂ au point de
mesure des gaz de combustion et notez la valeur
mesurée dans le compte-rendu.
▶
Si la valeur affichée reste en dehors de l'intervalle
autorisé, ne mettez pas le produit en service et
contactez le service client.
8.
Retirez l'analyseur de gaz de combustion et refer-
mez l'orifice de mesure du point de mesure des gaz
de combustion.
96
1
2
20
24
28
32
36
40
B
Débit calorifique [kW]
2
Teneur en CO₂ min.
du gaz naturel
1
2
20
24
28
32
36
40
B
Débit calorifique [kW]
2
Teneur en O₂ min. du
gaz naturel
7.11
Vérification du mode chauffage
1.
Assurez-vous qu'il y a bien une demande de chauf-
fage.
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
2.
→ Menu installateur → Visualisation des données.
◁
Si le produit fonctionne correctement, la mention
S.004 apparaît à l'écran.
7.12
Vérification de la production d'eau chaude
sanitaire
1.
Assurez-vous qu'il y a bien une demande d'eau
42 B
chaude sanitaire.
Validité: Produit raccordé à un ballon d'eau chaude sanitaire
▶
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
→ Menu installateur → Visualisation des données.
◁
Si le ballon d'eau chaude sanitaire se charge cor-
rectement, la mention S.024 apparaît à l'écran.
Validité: Produit avec production d'eau chaude sanitaire intégrée
▶
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
→ Menu installateur → Visualisation des données.
◁
Quand on puise de l'eau chaude sanitaire à un
robinet, la mention S.014 s'affiche à l'écran.
Condition: Régulateur raccordé
▶
Réglez la température d'eau chaude de l'appareil de
chauffage au maximum.
▶
44 B
Réglez la température de consigne du ballon d'eau
chaude sanitaire raccordé au niveau du régulateur
(→ notice d'utilisation et d'installation du régulateur).
◁
L'appareil de chauffage utilise la température de con-
signe paramétrée au niveau du régulateur.
7.13
Contrôle d'étanchéité
▶
Vérifiez les composants qui acheminent le gaz, l'étan-
chéité interne à l'air/aux gaz de combustion, l'étanchéité
du circuit chauffage et du circuit d'eau chaude (démontez
le panneau avant pour effectuer les contrôles et remon-
tez-le une fois les contrôles effectués).
▶
Vérifiez que le système d'évacuation des gaz de com-
bustion a été correctement installé.
▶
Vérifiez que le panneau avant est bien monté.
7.14
Convertir le produit à un autre type de gaz
▶
Si vous voulez convertir le produit à un autre type de gaz,
adressez-vous au service client.
7.15
Ajustement en fonction de la longueur
maximale du conduit du système ventouse
Validité: C13 ou C13x, conduit horizontal mural/de toit, conduit du système
ventouse ⌀ 60/100 mm, installation d'évacuation des gaz de combustion du
système certifié
Pour compenser les pertes de charges du conduit du sys-
tème ventouse, il faut effectuer un réglage avec l'assistant
d'installation (selon le pays) ou le code diagnostic D.164.
Ce chapitre s'applique exclusivement aux produits suivants :
Produit - référence d'article
VC 20CS/1-7 I (N-BE)
VC 30CS/1-7 I (N-BE)
Notice d'installation et de maintenance 0020282231_02
0010024563
0010024564
