5. Lesen Sie den aufgedruckten Offset (1) von der Rück-
seite bzw. von der Unterseite der neuen Gasarmatur
ab.
Gasarmatur einbauen
6. Setzen Sie die Gasarmatur ein. Erneuern Sie dabei
alle Dichtungen.
7. Befestigen Sie die Gasarmatur am Gebläse mithilfe der
beiden Schrauben.
–
Anzugsdrehmoment: 5,5 Nm
Alternative 1:
8.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 40 Nm
8. Alternative 2:
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 15 Nm + 60°
9. Stecken Sie die zwei Stecker der Gasarmatur auf.
10. Prüfen Sie die Gasarmatur und die Anschlüsse auf
Dichtheit. (→ Seite 24)
11. Montieren Sie die Frontverkleidung. (→ Seite 22)
12. Schalten Sie das Produkt ein. (→ Seite 19)
13. Wenn der abgelesene Offset 5 Stellen hat, dann stellen
Sie den Diagnosecode D.052 mit den ersten 3 Stellen
ein. (→ Seite 17)
14. Wenn der abgelesene Offset 3 Stellen hat, dann stellen
Sie den Diagnosecode D.052 ein. (→ Seite 17)
15. Verlassen Sie die Diagnosecodes. (→ Seite 17)
16. Prüfen Sie den CO₂-Gehalt. (→ Seite 22)
11.6.6 Wärmetauscher austauschen
1. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Seite 13)
2. Demontieren Sie die Seitenverkleidung. (→ Seite 34)
3. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 29)
36
Gültigkeit: Produkt ohne integrierte Warmwasserbereitung UND außer
VCW 43CF/1-7 I (N-BE)
60°
Gültigkeit: Produkt mit integrierter Warmwasserbereitung UND außer
VCW 43CF/1-7 I (N-BE)
2
▶

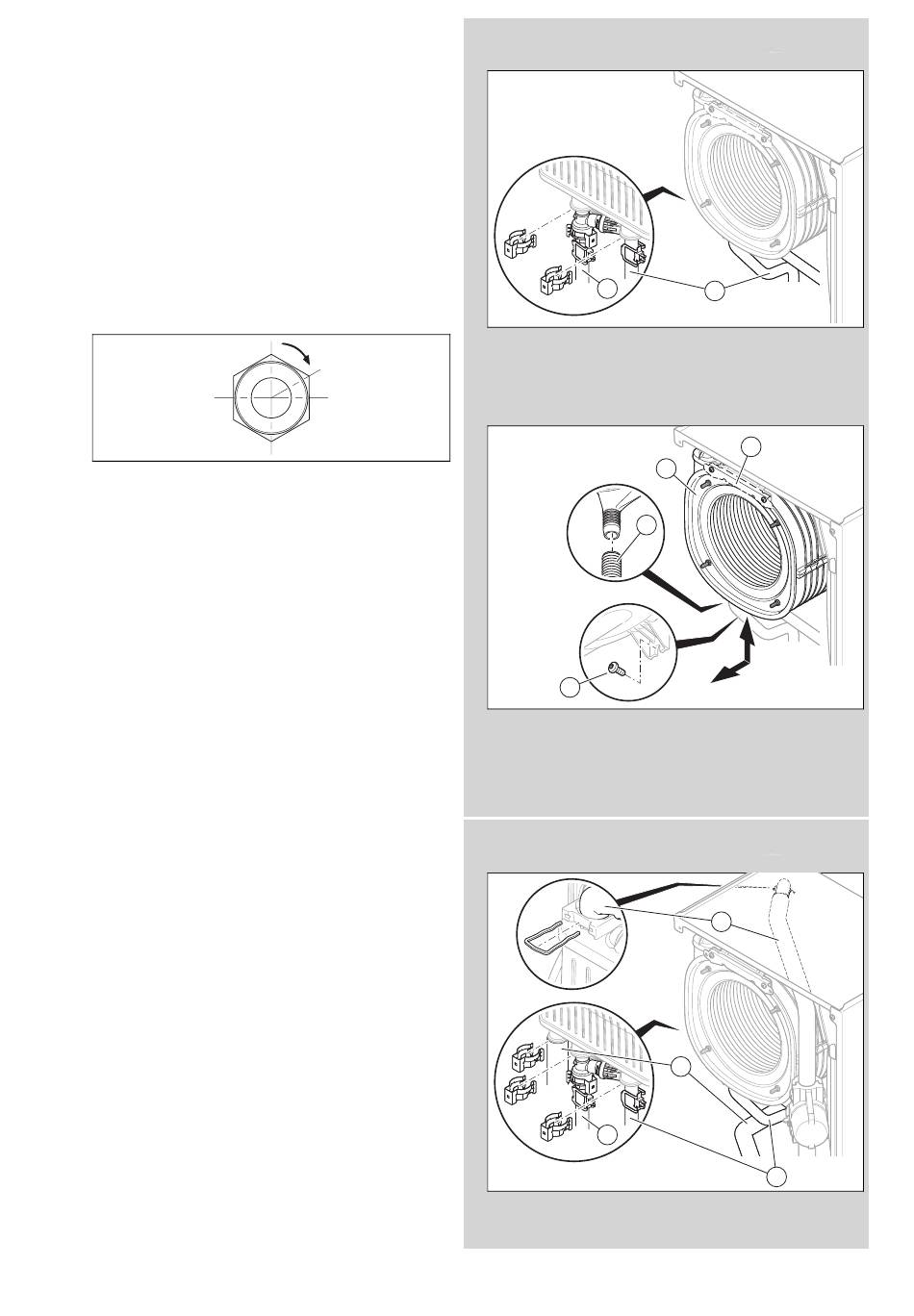

Entfernen Sie die Klammern am Vorlaufrohr (1) und
am Rücklaufrohr (2).
▶
Lösen Sie die Rohre des Vor-/Rücklaufs am Wärme-
tauscher.
4
1×
3
▶
Ziehen Sie den Kondensatablaufschlauch (4) vom
Wärmetauscher (1) ab.
▶
Wenn der Wärmetauscher mit einem Halter (2) be-
festigt ist, dann entfernen Sie die zwei Schrauben am
vorderen Halter und nehmen Sie den Halter ab.
4
▶
Entfernen Sie die Klammer am Kaltwassereingang (1)
und lösen Sie das Rohr am Wärmetauscher.
