7. Montieren Sie das Anschlussstück für die Luft-Abgas-
Führung. (→ Seite 13)
8. Befüllen Sie die Heizungsanlage. (→ Seite 19)
9. Entlüften Sie die Heizungsanlage. (→ Seite 20)

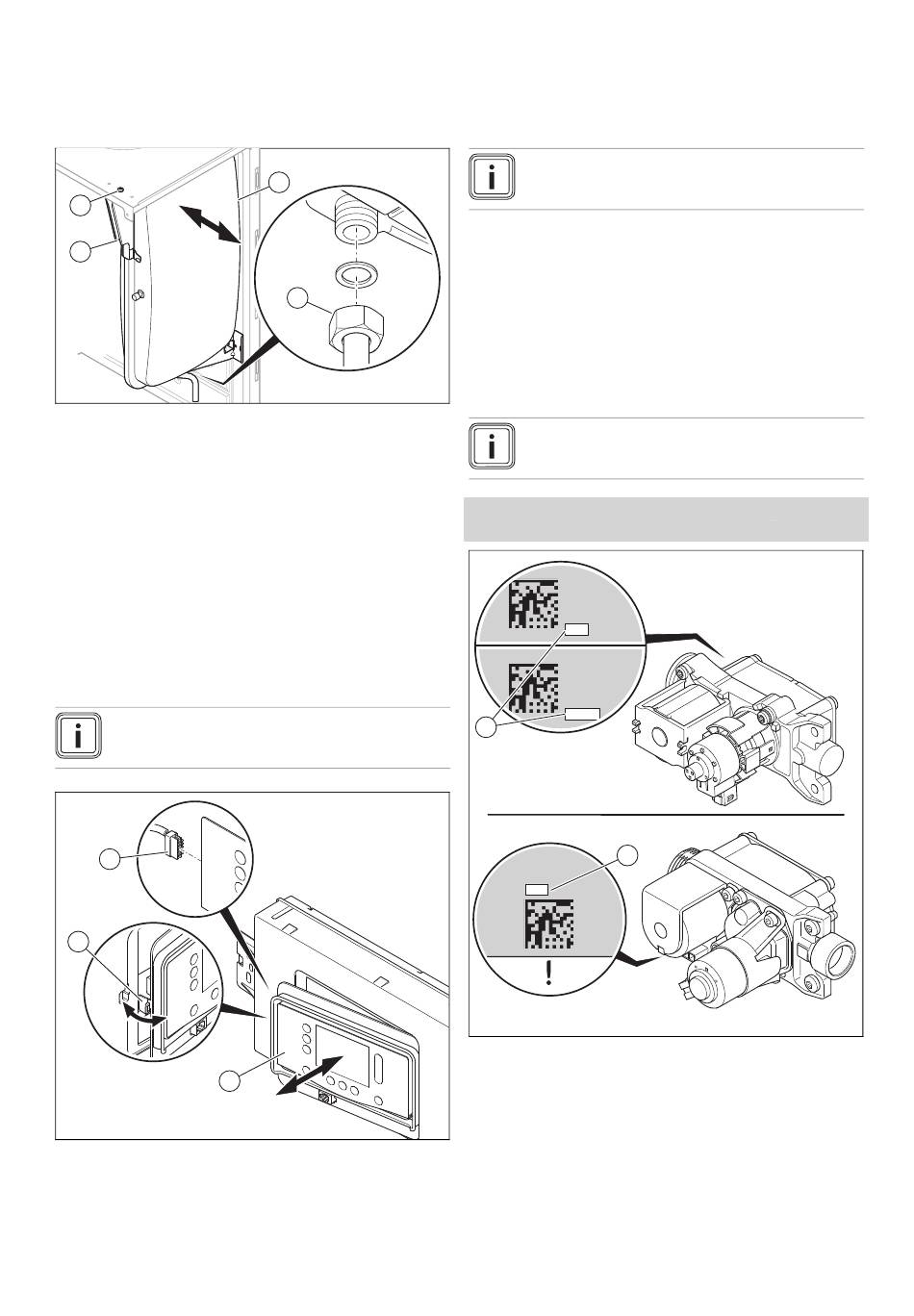

11.6.7 Ausdehnungsgefäß austauschen
1
4
1. Lösen Sie die Mutter (3).
2. Lösen Sie die Schraube (1) des Halteblechs (4) und
nehmen Sie das Halteblech ab.
3. Ziehen Sie das Ausdehnungsgefäß (2) zur Seite
heraus.
4. Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
5. Schrauben Sie die Mutter unter dem Ausdehnungsge-
fäß fest. Verwenden Sie dabei eine neue Dichtung.
6. Befestigen Sie das Halteblech mit der Schraube.
7. Befüllen Sie die Heizungsanlage. (→ Seite 19)
8. Entlüften Sie die Heizungsanlage. (→ Seite 20)
11.6.8 Display austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
3
2
1
1. Lösen Sie das Display (1) aus dem Halter (2) auf der
linken Seite.
2. Ziehen Sie den Stecker (3) am Display ab.
3. Tauschen Sie das Display.
4. Stecken Sie den Stecker an das neue Display auf.
38
2
3
5. Montieren Sie das Display in die Halter.
6. Stellen Sie die Stromversorgung her.
◁
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.
11.6.9 Leiterplatte austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
1. Öffnen Sie den Schaltkasten. (→ Seite 15)
2. Tauschen Sie die Leiterplatte entsprechend den beilie-
genden Montage- und Installationsanleitungen.
3. Schließen Sie den Schaltkasten. (→ Seite 17)
4. Stellen Sie die Stromversorgung her.
◁
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.
11.6.10 Leiterplatte und Display austauschen
Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Bedingung: Leiterplatte und Display defekt
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxxxx
1
xxxxxxxxxx
1
xxxxxx
xxxxxxxx
xxx
1. Lesen Sie den aufgedruckten Offset (1) von der Rück-
seite bzw. von der Unterseite der Gasarmatur ab. Ver-
wenden Sie z. B. einen Spiegel.
2. Öffnen Sie den Schaltkasten. (→ Seite 15)
3. Tauschen Sie die Leiterplatte und das Display entspre-
chend den beiliegenden Montage- und Installations-
anleitungen aus.
4. Schließen Sie den Schaltkasten. (→ Seite 17)
5. Tauschen Sie die Regelungselektrode aus.
(→ Seite 39)
