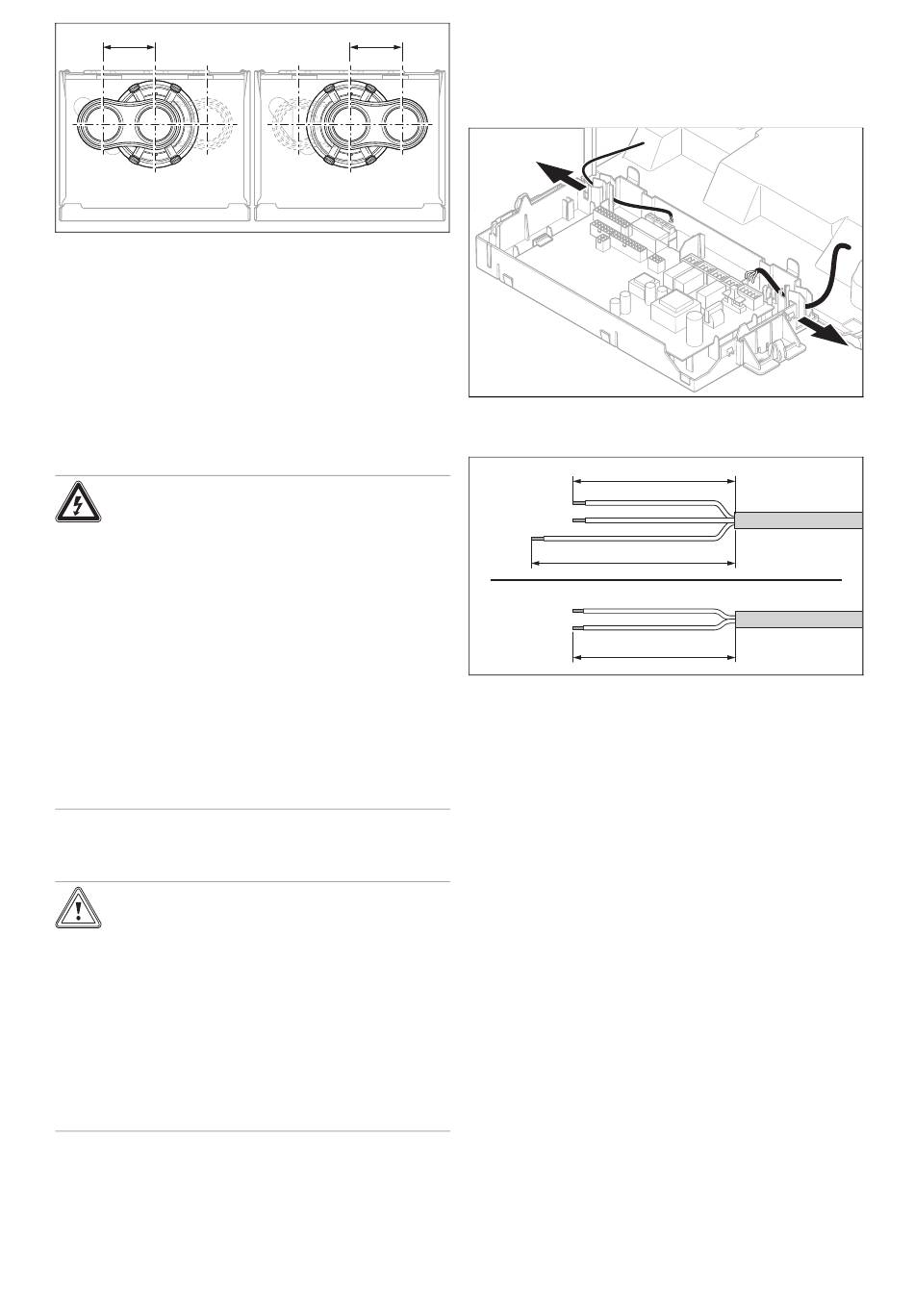

120
2.
Setzen Sie das alternative Anschlussstück ein. Der
Anschluss für die Luftzufuhr kann zur linken oder zur
rechten Seite weisen. Achten Sie dabei auf die Rastna-
sen.
3.
Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
5.8
Elektroinstallation
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
Das Produkt muss geerdet sein.
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschaltetem Gerätehauptschal-
ter Dauerspannung an:
▶
Schalten Sie das Produkt spannungsfrei,
indem Sie alle Stromversorgungen allpolig
abschalten (elektrische Trennvorrichtung
mit mindestens 3 mm Kontaktöffnung,
z. B. Sicherung oder Leitungsschutzschal-
ter).
▶
Sichern Sie gegen Wiedereinschalten.
▶
Warten Sie mindestens 3 min, bis sich die
Kondensatoren entladen haben.
▶
Prüfen Sie auf Spannungsfreiheit.
5.8.1
Allgemeine Informationen zum Anschluss
von Kabeln
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Klemmen und
Steckerklemmen kann die Elektronik zerstö-
ren.
▶
Schließen Sie an den Klemmen eBUS
(+/−) keine Netzspannung an.
▶
Klemmen Sie das Anschlusskabel aus-
schließlich an den dafür gekennzeichne-
ten Klemmen an!
1.
Führen Sie die Anschlusskabel der anzuschließenden
Komponenten durch die Kabeldurchführung links an
der Produktunterseite.
2.
Achten Sie darauf, dass die Kabeldurchführung ord-
nungsgemäß aufgesteckt ist und die Kabel ordentlich
durchgeführt sind.
14
3.
Achten Sie darauf, dass die Kabeldurchführungen die
120
Anschlusskabel eng und ohne sichtbaren Spalt um-
schließen.
4.
Verwenden Sie die Zugentlastungen.
5.
Kürzen Sie die Anschlusskabel bei Bedarf.
24V / eBus
6.
Verlegen Sie die Anschlusskabel der anzuschließen-
den Komponenten ordnungsgemäß im Schaltkasten.
PE
7.
Entmanteln Sie die flexiblen Kabel, wie in der Abbil-
dung dargestellt. Achten Sie dabei darauf, die Isolie-
rungen der einzelnen Adern nicht zu beschädigen.
8.
Isolieren Sie die inneren Adern nur soweit ab, dass
stabile Verbindungen hergestellt werden können.
9.
Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
10.
Schrauben Sie den jeweiligen Stecker an die
Anschlusskabel.
11.
Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des Steckers stecken. Bessern Sie
ggf. nach.
12.
Stecken Sie den Stecker in den dazugehörigen Steck-
platz der Leiterplatte. (→ Seite 60)
30 mm
≤
L
N
≤
40 mm
+
-
≤
30 mm
Installations- und Wartungsanleitung 0020282231_02
230V
