2.2
Eléments de commande et de signalisation
La figure suivante représente les éléments de commande et de signalisation du module de
sorties TOR DQ 8x24VDC/2A 8xM12.
①
②
③
④
⑤
⑥
⑦
⑧

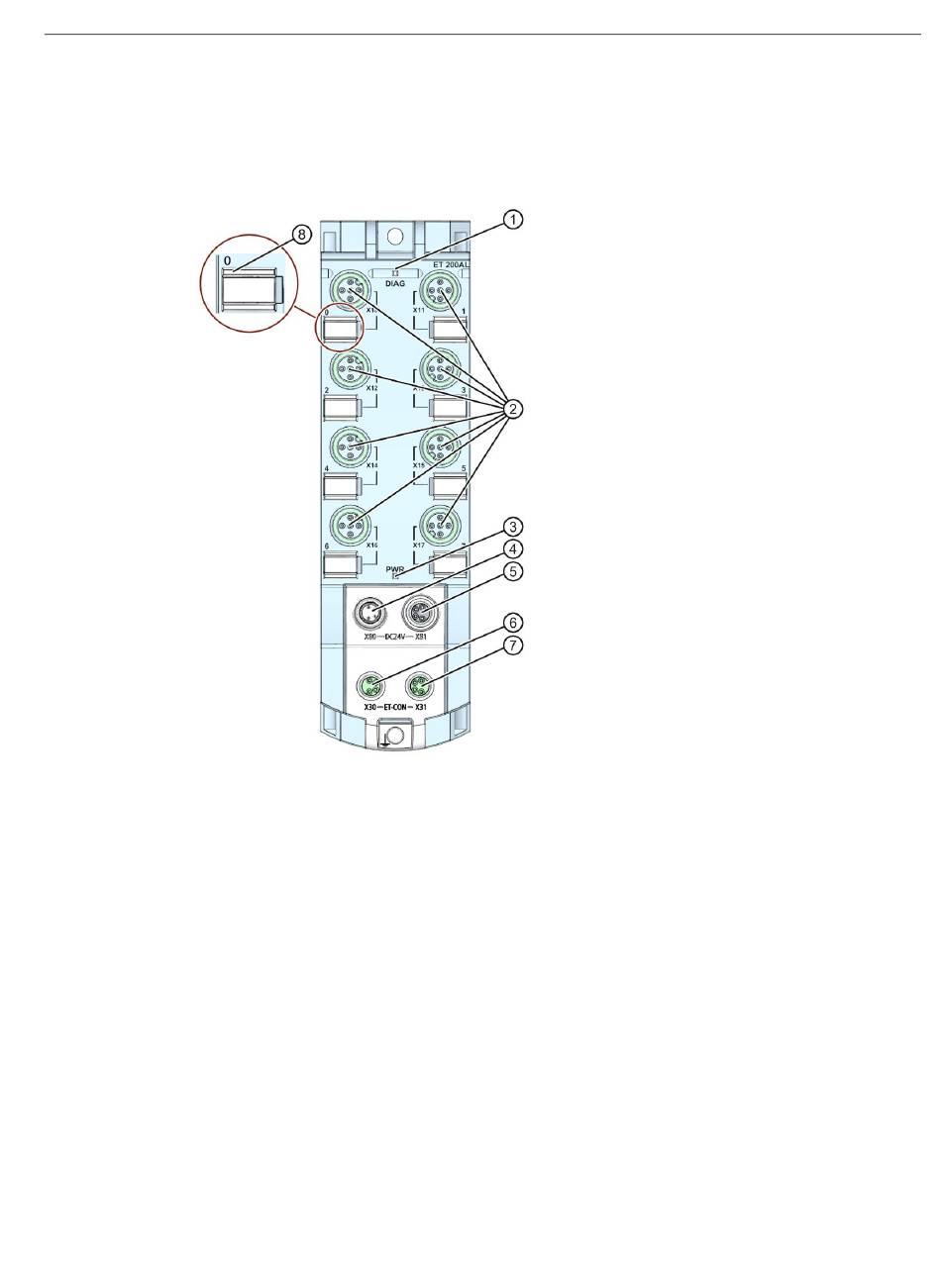

Figure 2-2
Module de sorties TOR DQ 8x24VDC/2A 8xM12 (6ES7142-5AF00-0BA0)
Manuel, 08/2021, A5E36683743-AB
DIAG : LED de signalisation pour l'état de diagnostic
X10 à X17 : connecteurs femelles pour le signal de sortie
PWR : LED de signalisation de tension de charge 2L+
X80 : connecteur mâle pour l'arrivée de la tension d'alimentation (POWER Input)
X81 : connecteur femelle pour la connexion en chaînage de la tension d'alimentation (POWER
Output)
X30 : connecteur femelle pour ET-Connection IN
X31 : connecteur femelle pour ET-Connection OUT
LED de signalisation 0 à 7 pour l'état de la voie
Eléments de commande et de signalisation
2.2 Eléments de commande et de signalisation
Présentation du produit
11
