START CONDENS 25 IS

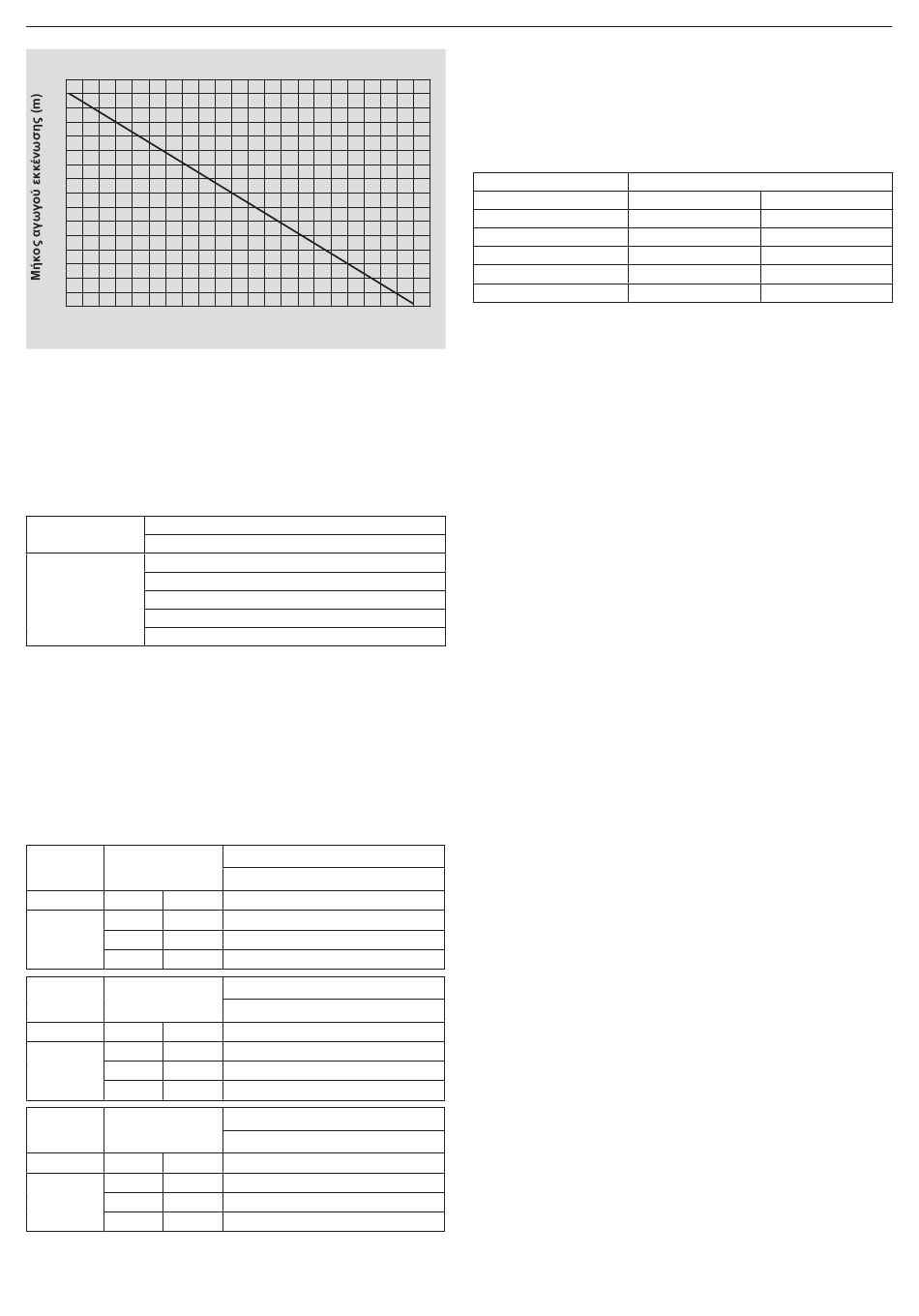

Μέγιστο μήκος σωλήνων Ø 80 mm - 25 IS
80
70
60
50
40
30
20
10
0
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Μήκος αγωγού αναρρόφησης (m)
Διαχωρισμένοι αγωγοί ø 80 με σύνδεση σωλήνων Ø 50, Ø 60 και
Ø 80
Τα χαρακτηριστικά του λέβητα επιτρέπουν τη σύνδεση του αγωγού
εκκένωσης καπνών ø 80 στις συνδέσεις σωλήνων ø 50, ø 60 και ø 80.
9 Για τη σύνδεση συνιστάται να κάνετε έναν υπολογισμό προκειμένου
να τηρείται η ισχύουσα νομοθεσία επί του θέματος.
Στον πίνακα αναγράφονται οι διάφορες βασικές επιτρεπόμενες δια-
μορφώσεις.
Πίνακας βασικών διαμορφώσεων αγωγών
1 καμπύλη 90° ø 80
Εισαγωγή αέρα
4,5 m σωλήνας ø 80
1 καμπύλη 90° ø 80
4,5 m σωλήνας ø 80
Εξαγωγή καπνών Μείωση από ø 80 σε ø 60 και από ø 80 σε ø 50
Βασική καμπύλη απαγωγού ø 50 - ø 60 - ø 80 90°
Για τα μήκη του αγωγού σύνδεσης δείτε τον πίνακα
(*) Χρησιμοποιήστε για τον καπναγωγό πλαστικά συστήματα (PP) για
λέβητες συμπύκνωσης: Ø50 και Ø80 κατηγορία Η1, και Ø60 κατηγορία P1.
Οι λέβητες όταν βγαίνουν από το εργοστάσιο είναι ρυθμισμένοι ως εξής:
25 IS: 4.900 σ.α.λ. σε θέρμανση, 6.100 σ.α.λ. σε ζεστό νερό χρήσης και
μέγιστο μήκος που μπορεί να φτάσει είναι 7m για το σωλήνα ø 50, 25m
για το σωλήνα ø 60 και 75m για το σωλήνα ø 80.
Αν είναι απαραίτητο να επιτευχθούν μεγαλύτερα μήκη, αντισταθμίστε τις
απώλειες φορτίου με την αύξηση του αριθμού στροφών του ανεμιστήρα,
όπως αναφέρεται στον πίνακα ρυθμίσεων προκειμένου να εξασφαλίσετε
την θερμική απόδοση που αναγράφεται στην ετικέτα.
9 Η ρύθμιση της ελάχιστης απόδοσης δεν πρέπει να τροποποιείται.
Πίνακας ρυθμίσεων
Στροφές
ανεμιστήρα
σ.α.λ.
θέρμαν. ΖΝΧ
4.900 6.100
25 IS 5.000 6.200
5.100 6.300
Στροφές
ανεμιστήρα
σ.α.λ.
θέρμαν. ΖΝΧ
4.900 6.100
25 IS 5.000 6.200
5.100 6.300
Στροφές
ανεμιστήρα
σ.α.λ.
θέρμαν. ΖΝΧ
4.900 6.100
25 IS 5.000 6.200
5.100 6.300
(*) Χρησιμοποιήστε για τον καπναγωγό πλαστικά συστήματα (PP) για
λέβητες συμπύκνωσης.
(**) Η μέγιστη δυνατότητα εγκατάστασης μήκος ΜΟΝΟ με εξάτμιση σω-
λήνες στην κατηγορία Η1.
(*)
Αγωγοί σύνδεσης Ø 50 (*)
Μήκος μέγιστο (m)
7
9
12 (**)
Αγωγοί σύνδεσης Ø 60 (*)
Μήκος μέγιστο (m)
25
30
38 (**)
Αγωγοί σύνδεσης Ø 80 (*)
Μήκος μέγιστο (m)
75
90
113 (**)
Οι διαμορφώσεις Ø 50, Ø 60 και Ø 80 αναφέρουν πειραματικά δεδομένα
που έχουν επαληθευτεί στο εργαστήριο.
Σε περίπτωση διαφορετικών
υποδεικνύονται στους πίνακες "βασικές διαμορφώσεις" και "ρυθμίσεις",
ανατρέξτε στα ισοδύναμα γραμμικά μήκη που αναφέρονται παρακάτω.
9 Σε κάθε περίπτωση εξασφαλίζονται τα μέγιστα μήκη που δηλώνονται
στο βιβλιαράκι και είναι πολύ σημαντικό να μην υπερβαίνονται.
Εξάρτημα
Καμπύλη 45°
Καμπύλη 90°
Προέκταση 0.5m
Προέκταση 1.0m
Προέκταση 2.0m
2.11 - Πλήρωση και άδειασμα εγκαταστάσεων
Όταν ολοκληρώσετε τις υδραυλικές συνδέσεις, μπορείτε να προχωρήσε-
τε στην πλήρωση της εγκατάστασης.
Πλήρωση
• Ανοίξτε κατά δύο ή τρεις στροφές τις τάπες των βαλβίδων αυτόματης
εξαέρωσης κάτω (A - εικ. 13) και επάνω (D - εικ. 13). Για να επιτρέψετε
τη συνεχή εξαέρωση, αφήστε ανοιχτές τις τάπες των βαλβίδων A και
D. (εικ. 13).
• Βεβαιωθείτε ότι η βάνα εισόδου κρύου νερού είναι ανοικτή περιστρέ-
φοντας αριστερόστροφα.
• Ανοίξτε τη βάνα πλήρωσης (εξωτερικά του λέβητα) έως ότου η πίεση
που υποδεικνύεται στο υδρόμετρο να κυμαίνεται μεταξύ 1 και 1,5 bar.
• Ξανακλείστε τη βάνα πλήρωσης.
ΣΗΜΕΙΩΣΗ - Η απαέρωση του λέβητα START CONDENS IS γίνεται αυ-
τόματα μέσω δύο βαλβίδων αυτόματης εξαέρωσης A και D (εικ. 13), η
πρώτη είναι τοποθετημένη στον κυκλοφορητή ενώ η δεύτερη στο εσω-
τερικό του κουτιού αέρα.
ΣΗΜΕΙΩΣΗ - Αν η φάση απαέρωσης παρουσιάσει δυσκολία, ενεργήστε
με τον τρόπο που περιγράφεται στην παράγραφο "Εξαέρωση του κυ-
κλώματος θέρμανσης και του λέβητα".
Άδειασμα
• Πριν ξεκινήσετε το άδειασμα διακόψτε την ηλεκτρική τροφοδοσία γυρί-
ζοντας το γενικό διακόπτη της εγκατάστασης στη θέση "σβηστό".
• Κλείστε την βάνα εισόδου κρύου νερού.
• κλείστε τις διατάξεις διακοπής της εγκατάστασης θέρμανσης.
• Χαλαρώστε με το χέρι τη βαλβίδα εκκένωσης της εγκατάστασης (B -
εικ. 13).
Εξαέρωση του κυκλώματος θέρμανσης και του λέβητα (εικ. 14)
Κατά τη φάση πρώτης εγκατάστασης ή σε περίπτωση έκτακτης συντή-
ρησης, συνιστάται να εφαρμόσετε την ακόλουθη σειρά εργασιών:
• Ανοίξτε κατά δύο ή τρεις στροφές την τάπα κάτω βαλβίδας διαφυγής
αέρα (A - εικ. 13) και αφήστε την ανοιχτή.
• Ανοίξτε τη βάνα πλήρωσης της εγκατάστασης
• Ανοίξτε την τροφοδοσία ρεύματος του λέβητα αφήνοντας κλειστή τη
βάνα αερίου.
• Ενεργοποιήστε ένα αίτημα θέρμανσης μέσω του θερμοστάτη χώρου ή
του πίνακα απομακρυσμένων χειριστηρίων με τρόπο ώστε η τριοδική
βαλβίδα να τοποθετηθεί στη θέρμανση.
• Ενεργοποιήστε ένα αίτημα ζεστού νερού χρήσης με τον παρακάτω
τρόπο, ανοίξτε τη βάνα, για διάστημα 30" κάθε λεπτό έτσι ώστε η τρι-
οδική βαλβίδα να αλλάξει από θέρμανση σε ζεστό νερό χρήσης και
αντίστροφα για περίπου δέκα φορές (σε αυτήν την κατάσταση ο λέβη-
τας θα ενεργοποιήσει το συναγερμό λόγω έλλειψης αερίου, επαναφέ-
ρετε κάθε φορά που συμβαίνει αυτό).
• Συνεχίστε την ακολουθία έως ότου να σταματήσει να βγαίνει αέρας
από τη βαλβίδα εξαέρωσης.
• Βεβαιωθείτε ότι υπάρχει η σωστή πίεση στην εγκατάσταση (ιδανική
1 bar).
• Κλείστε τη βάνα πλήρωσης της εγκατάστασης.
• Ανοίξτε τη βάνα αερίου και προχωρήστε σε έναυση του λέβητα.
2.12 - Προετοιμασία για την πρώτη θέση σε λειτουργία
Πριν από την έναυση και τη δοκιμή λειτουργίας του λέβητα
START CONDENS IS είναι απαραίτητο:
• Να βεβαιωθείτε ότι οι βάνες καυσίμου και νερού τροφοδοσίας των
εγκαταστάσεων είναι ανοιχτές (εικ. 15)
• Να ελέγξετε αν ο τύπος αερίου και η πίεση τροφοδοσίας είναι αυτά για
τα οποία έχει προετοιμαστεί ο λέβητας
• Να ελέγξετε αν το καπάκι της βαλβίδα εξαέρωσης είναι ανοιχτό
126
εγκαταστάσεων από
Ισοδύναμο γραμμικό σε μέτρα Ø80 (m)
Ø 50 Ø 60
12,3
19,6
6,1
13,5
29,5
αυτές που
5
8
2,5
5,5
12
