START CONDENS 25 IS
Primjer: ako je dobivena vrijednost 1,3 izračun se nalazi između kri-
vulje 1 i krivulje 1,5. U tom slučaju odaberite bližu krivulju odnosno
1.5. KT trebate odabrati pomoću trimera P3 koji se nalazi na tiskanoj
pločici (vidi višežičanu električnu shemu).
Kako pristupiti trimeru P3
• Skinite plašt.
• Odvijte pričvrsni vijak kontrolne ploče.
• Okrenite kontrolnu ploču prema sebi.
• Odvijte pričvrsne vijke poklopčića redne stezaljke.
• Otkačite poklopac tiskane pločice.
9 Električni dijelovi pod naponom (230 Vac).
Podesive vrijednosti KT su sljedeće:
• standardni sustav: 1,0-1,5-2,0-2,5-3,0
• podni sustav 0,2-0,4-0,6-0,8
• i prikazivat će se na zaslonu u trajanju od otprilike 3 sekunde na-
kon okretanja trimera P3.
Vrsta zahtjeva za toplinu
Ako je na kotao spojen sobni termostat (PREMOSNIK 6 nije
umetnut)
Zahtjev za toplinom šalje se zatvaranjem kontakta termostata tem-
perature u prostoriji, a otvaranjem kontakta određuje se gašenje.
Kotao automatski izračunava temperaturu potisa, međutim korisnik
može biti u interakciji s kotlom. Ako na sučelju bude htio izmijeniti
GRIJANJE, neće imati na raspolaganju RADNU TOČKU GRIJANJA
nego vrijednost koju će po želji moći prilagoditi između 15 i 25 °C.
Promjena ove vrijednosti neće izravno promijeniti temperaturu poti-
sa, nego će djelovati na izračun koji automatski određuje vrijednost
temperature mijenjajući u sustavu referentnu temperaturu (0 = 20
°C).
Ako je na kotao spojen satni programator (PREMOSNIK JP6 je
umetnut)
Sa zatvorenim kontaktom osjetnik potisa šalje zahtjev za toplinom,
na osnovu vanjske temperature, kako bi dobio nazivnu temperaturu
u prostoriji po razini DAN (20 °C). Otvaranje kontakta ne izaziva is-
ključivanje, nego snižavanje (paralelno pomicanje) klimatske krivulje
po razini NOĆ (16 °C). Na taj način se aktivira noćna funkcija. Kotao
automatski izračunava temperaturu potisa, međutim korisnik može
biti u interakciji s kotlom.
Ako na sučelju bude htio izmijeniti GRIJANJE, neće imati na ras-
polaganju RADNU TOČKU GRIJANJA nego vrijednost koju će po
želji moći prilagoditi između 15 i 25 °C. Promjena ove vrijednosti
neće izravno promijeniti temperaturu potisa, nego će djelovati na
izračun koji automatski određuje vrijednost temperature mijenjajući
u sustavu referentnu temperaturu (0 = 20 °C za razinu DAN; 16 °C
za razinu NOĆ).
Ostaje na snazi činjenica da instalater može odabrati drukčije krivu-
lje na temelju vlastitog iskustva.

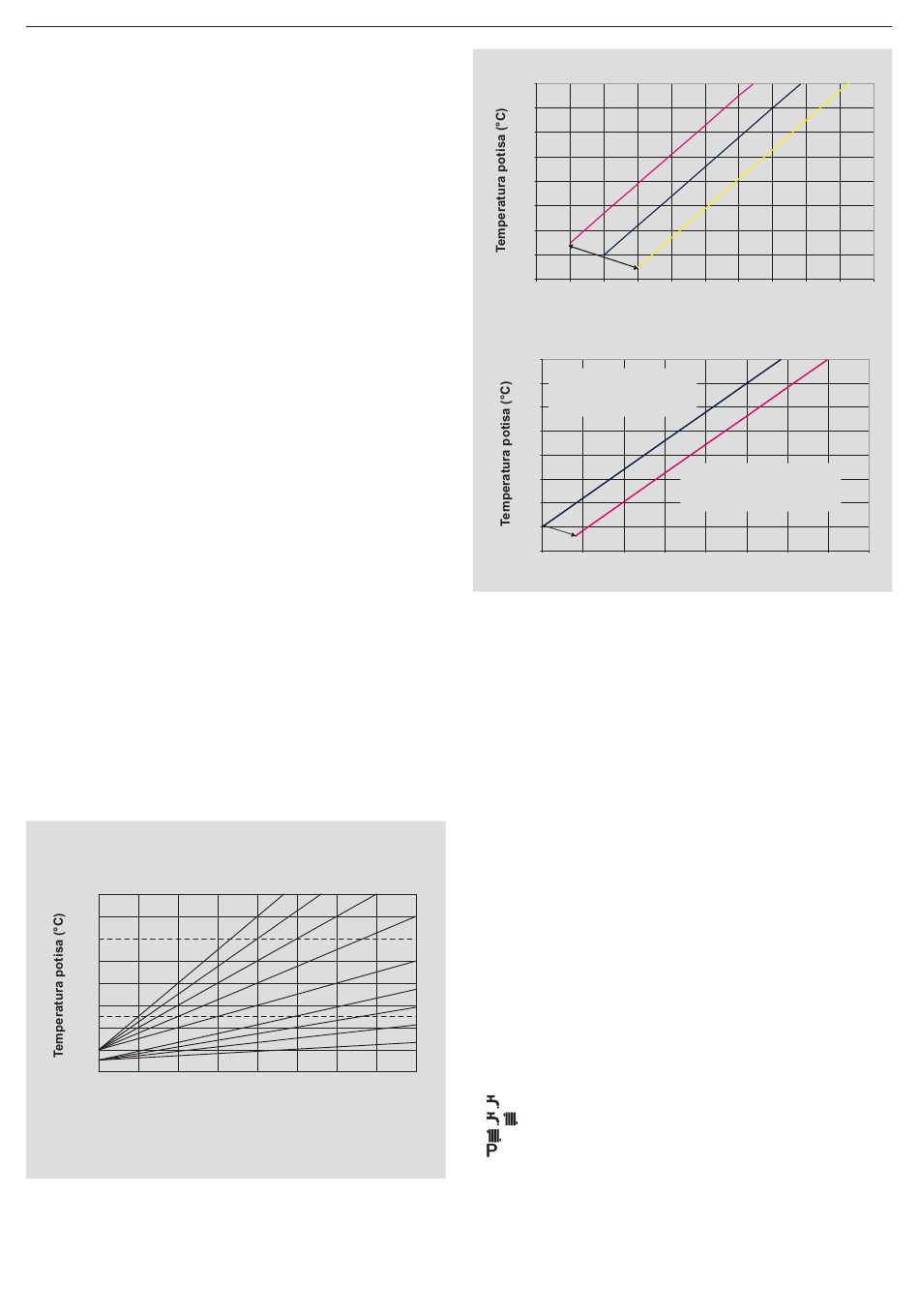

Krivulje termoregulacije
Zaslon prikazuje vrijednost krivulje pomnoženu s 10 (npr. 3,0 =
30).
CURVE DI TERMOREGOLAZIONE
100
90
T80
80
70
60
50
T45
40
30
20
20 15 10
Vanjska temperatura (°C)
T80 - Maksimalna temperatura radne točke grijanja standardnih
sustava (premosnik pol. 1 nije umetnut).
T45 - Maksimalna temperatura radne točke grijanja podnih susta-
va (premosnik pol. 1 je umetnut).
3,0 2,5 2,0
5 0 -5 -10 -15
Temperatura esterna (˚C)
Ispravak klimatske krivulje
90
80
70
60
50
40
30
25 ° C
20
10
30 25
Paralelno noćno snižavanje
90
80
Dnevna klimatska krivulja
70
60
50
40
30
20 °C
20
16 °C
10
20 15
3 - Podešavanja
Kotlovi START CONDENS IS se opremaju za rad na metan (G20) i
već su tvornički podešeni kako se navodi na nazivnoj pločici.
Međutim, ako je potrebno ponovno izvršiti podešavanja - na primjer
nakon izvanrednog održavanja, zamjene plinskog ventila, odnosno
nakon preinake za prijelaz s metana na UNP ili obrnuto - slijedite
postupke opisane u nastavku.
9 Podešavanje maksimalne i minimalne snage, maksimalnog gri-
janja i polaganog paljenja treba apsolutno obaviti navedenim re-
doslijedom, a to smije raditi isključivo kvalificirano osoblje.
• Isključite napajanje kotla.
• Pomaknite birač temperature vode za grijanje na maksimalnu vri-
jednost.
• Odvijte pričvrsne vijke vratašaca koja se nalaze na poklopcu red-
ne stezaljke.
• Umetnite premosnike JP1 i JP3.
• Uključite električno napajanje kotla.
• Zaslon prikazuje "ADJ" otprilike 4 s.
Izmijenite sljedeće parametre:
1,5
• Maksimalno apsolutno/sanitarne funkcije
• Minimalno
• Maksimalno grijanje
1,0
• Polagano paljenje
kao što se opisuje u nastavku:
0,8
• okrenite birač temperature vode za grijanje kako biste postavili
0,6
željenu vrijednost.
0,4
• isporučenim odvijačem pritisnite tipku CO (A - sl. 16) i prijeđite na
0,2
baždarenje sljedećeg parametra.
9 Električni dijelovi pod naponom (230 Vac).
-20
Na digitalnom indikatoru se pale sljedeće ikone:
• tijekom baždarenja maksimalnog apsolutnog/sanitarne funkcije
• tijekom baždarenja minimalnog
• tijekom baždarenja maksimalnog grijanja
• tijekom baždarenja polaganog paljenja
Završite postupak vađenjem premosnika JP1 i JP3 kako bi se po-
stavljene vrijednosti pohranile.
Funkciju možete završiti u bilo kom trenutku bez pohrane postavlje-
nih vrijednosti, uz zadržavanje onih početnih:
• ako izvadite premosnike JP1 i JP3 prije nego što postavite sva 4
parametra;
• ako birač funkcija pomaknete na OFF/RESET;
• ako isključite mrežni napon 15 minuta nakon njegovog aktiviranja.
102
20 °C
15 °C
20 15 10 5 0 -5
Vanjska temperatura (°C)
Riduzione notturna PARALLELA
Curva climatica GIORNO
Curva climatica NOTTE
Noćna klimatska krivulja
10 5 0 -5
Temperatura Esterna
Vanjska temperatura (°C)
-10 -15 -20
-10 -15 -20
