Installation Instructions
1d
1
X4
2
X4
3
Montage an Massivbeton
HINWEIS:
Vor der Montage der RSE an Beton
muss der CPA-Adapter entfernt werden.
Weitere Informationen dazu finden Sie in
Abschnitt 1a.

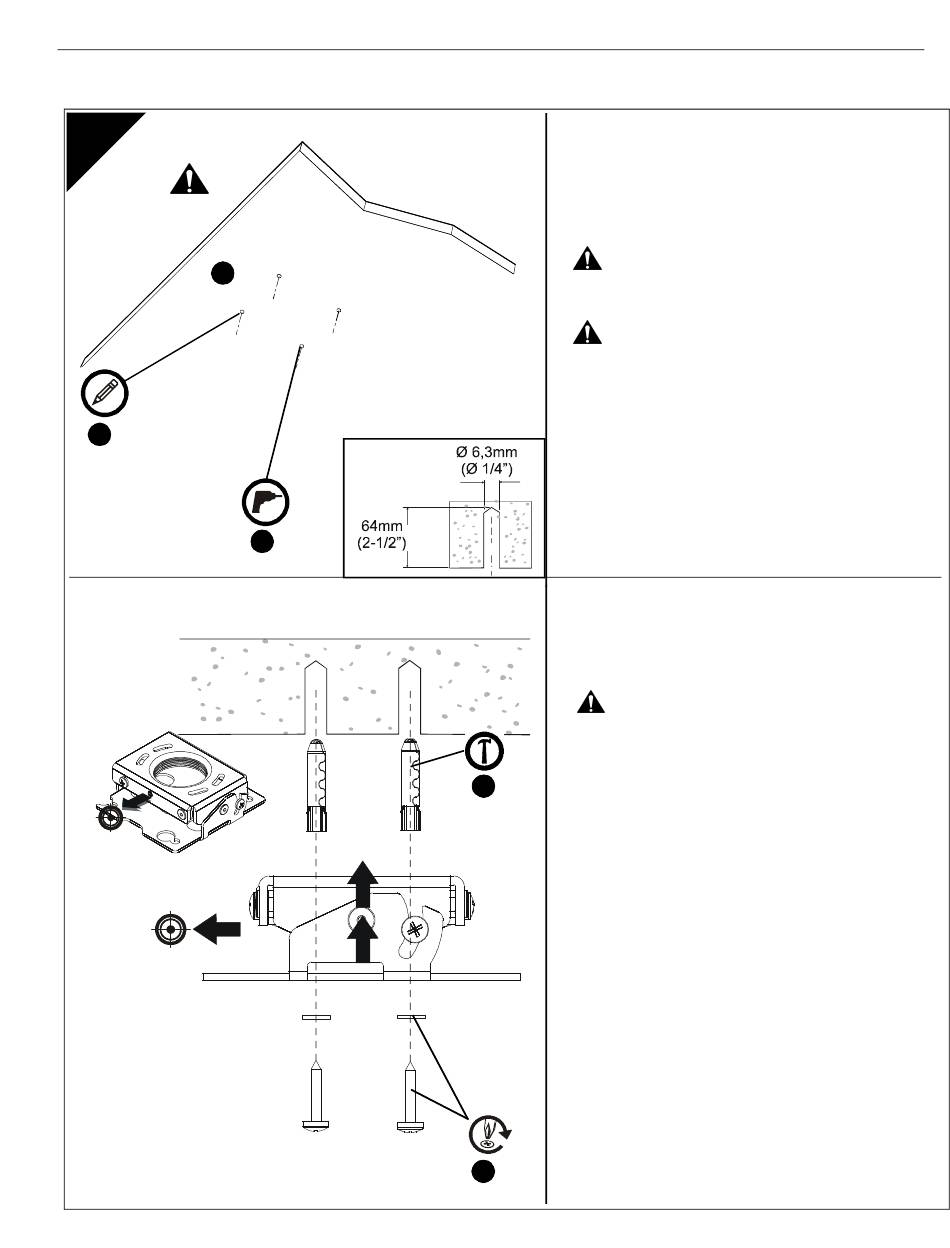

1.
Wählen Sie eine Montagestelle aus.
WARNUNG:
Betondecke mit einer Mindeststärke von 203 mm (8") und
einer Gipskartonbeschichtung von maximal 16 mm (5/8").
WARNUNG:
KANN ZU SCHWEREN VERLETZUNGEN ODER
GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN
das fünffache Gesamtgewicht des montierten Geräts
tragen können.
2.
Zeichnen Sie mithilfe der RSE als Schablone mit
einem Bleistift oder Ähnlichem vier Bohrstellen an
die Decke.
3.
Bohren Sie vier Vorbohrungen mit einem
Durchmesser von 6,3 mm (1/4") und einer Tiefe von
64 mm (2-1/2").
4.
Richten Sie die vier Montagebohrungen in der RSE
nach den vier Vorbohrungen aus.
WICHTIG! Stellen Sie sicher, dass die Halterung
genau auf das Ziel gerichtet ist, bevor Sie sie an
der Konstruktion befestigen.
WARNUNG:
baulich intakte Massivbetondecken montiert werden.
X (4)
Die Installation in Hohlblockdecken, Mörtel oder Beton,
der Risse, Absplitterungen oder andere Defekte
aufweist, kann zu einem Versagen des Dübels und
5
schweren Personen- oder Sachschäden führen.
5.
Stecken Sie vier (nicht mitgelieferte) 3/8" x 2-1/4"-
Betondübel in die Vorbohrungen und schlagen Sie
sie mit dem Hammer ein, bis sie bündig mit der
(A)
Befestigungsfläche abschließen.
6.
Befestigen Sie die RSE mit vier Nr. 10-
Unterlegscheiben und vier Nr.10 x 3"-
Kreuzschlitzholzschrauben an der Konstruktion.
(nicht mitgeliefert)
X4
6
Die RSE eignet sich zur Montage an eine
EINE UNSACHGEMÄSSE MONTAGE
Dübel (nicht mitgeliefert) müssen in
RSE
31
