Installation Instructions
1b
(non fourni)
4
1
(A)
(non fourni)
2
3
(A)
2
1

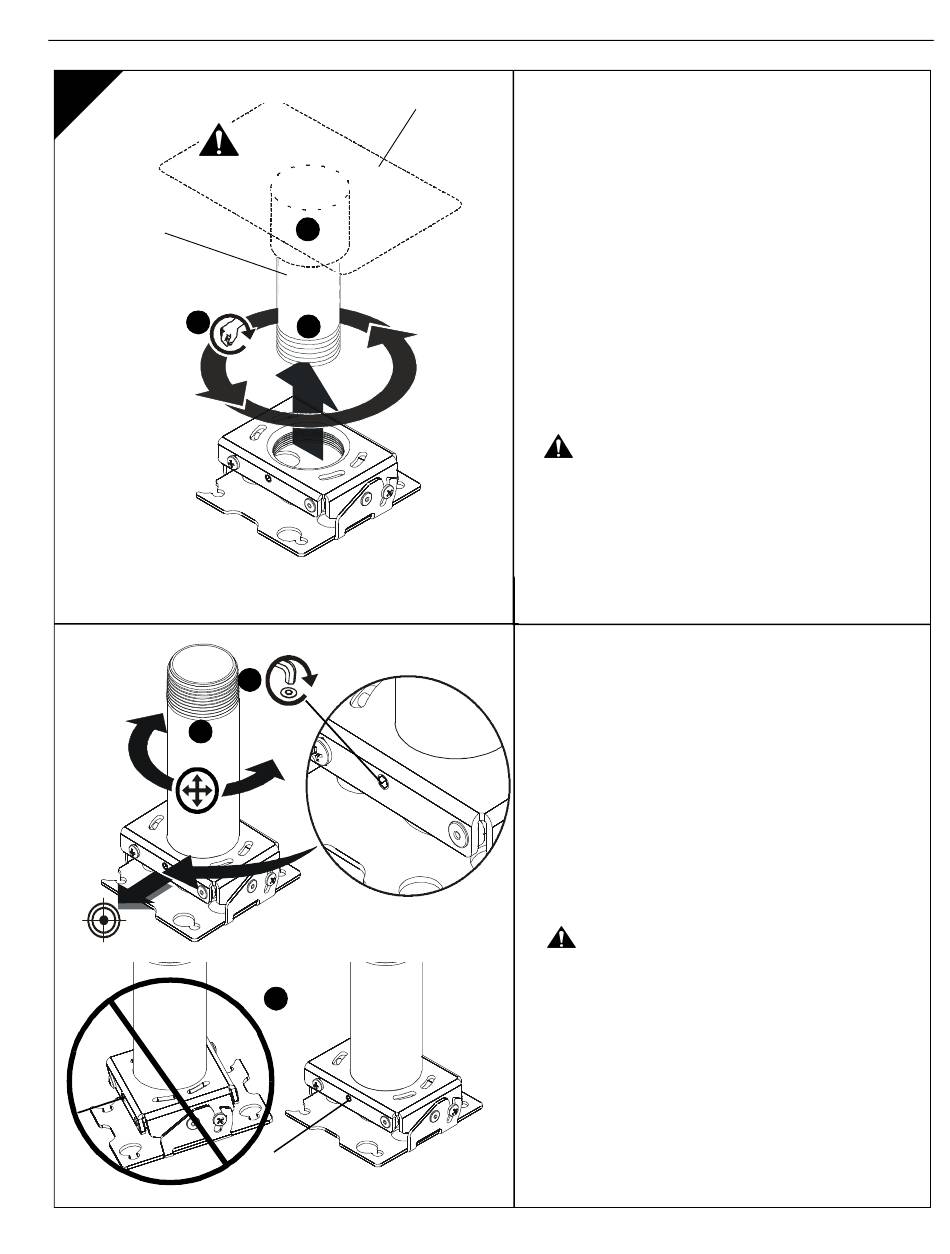

INSTALLATION DU RSE
Installation sur un tuyau fileté
REMARQUE :
L'adaptateur CPA doit être retiré avant
d'installer le RSE sur le tuyau fileté.
Reportez-vous à la section 1a pour
plus de détails.
1.
Choisissez soigneusement l'emplacement de
fixation souhaité.
IMPORTANT ! : Cela impliquera de connaître la
distance entre la lentille et l'écran. Voir les
caractéristiques du projecteur pour plus de
détails sur la manière de déterminer cette
distance.
2.
Installez une colonne d'extension en aluminium ou en
acier NPT ou NPSM de 1-1/2" (non incluse) dans le
collier fileté jusqu'à ce qu'elle soit bien serrée, avec un
minimum de quatre filetages engagés.
AVERTISSEMENT :
UNE MAUVAISE
INSTALLATION PEUT ENTRAÎNER DES BLESSURES
CORPORELLES GRAVES ! Les éléments structurels
DOIVENT être capables de supporter cinq fois le poids
total de l'équipement monté.
3.
Alignez le RSE avec l'extrémité du tuyau NPT.
4.
Vissez le RSE au tuyau en tournant dans le sens
contraire des aiguilles d'une montre jusqu'à ce qu'il
Alignement approximatif du RSE
1.
Tournez le RSE dans le sens des aiguilles d'une
montre ou dans le sens contraire des aiguilles
d'une montre, jusqu'à ce que l'avant du support se
situe face à la cible.
IMPORTANT ! : Lorsque le RSE est
correctement positionné, le trou d'accès à la vis
d'arrêt doit directement être orienté vers la cible.
(Voir le détail de la partie inférieure dans la figure
de gauche.)
2.
Fixez le RSE au tuyau en tournant la vis d'arrêt
avec une clé hexagonale de 5/32" jusqu'à ce
qu'elle soit bien serrée.
MISE EN GARDE :
NE PAS TROP SERRER !
Un serrage excessif de la vis d'arrêt peut endommager
le filetage du tuyau.
RSE
17
