Montage Des Projektors - CHIEF RSE Instructions D'installation

RSE
1e
2
2
2
Nur ein Beispiel
(Anschlussplatte
je nach Projektor-
modell verschieden)
32
1
2
4
(A)
5

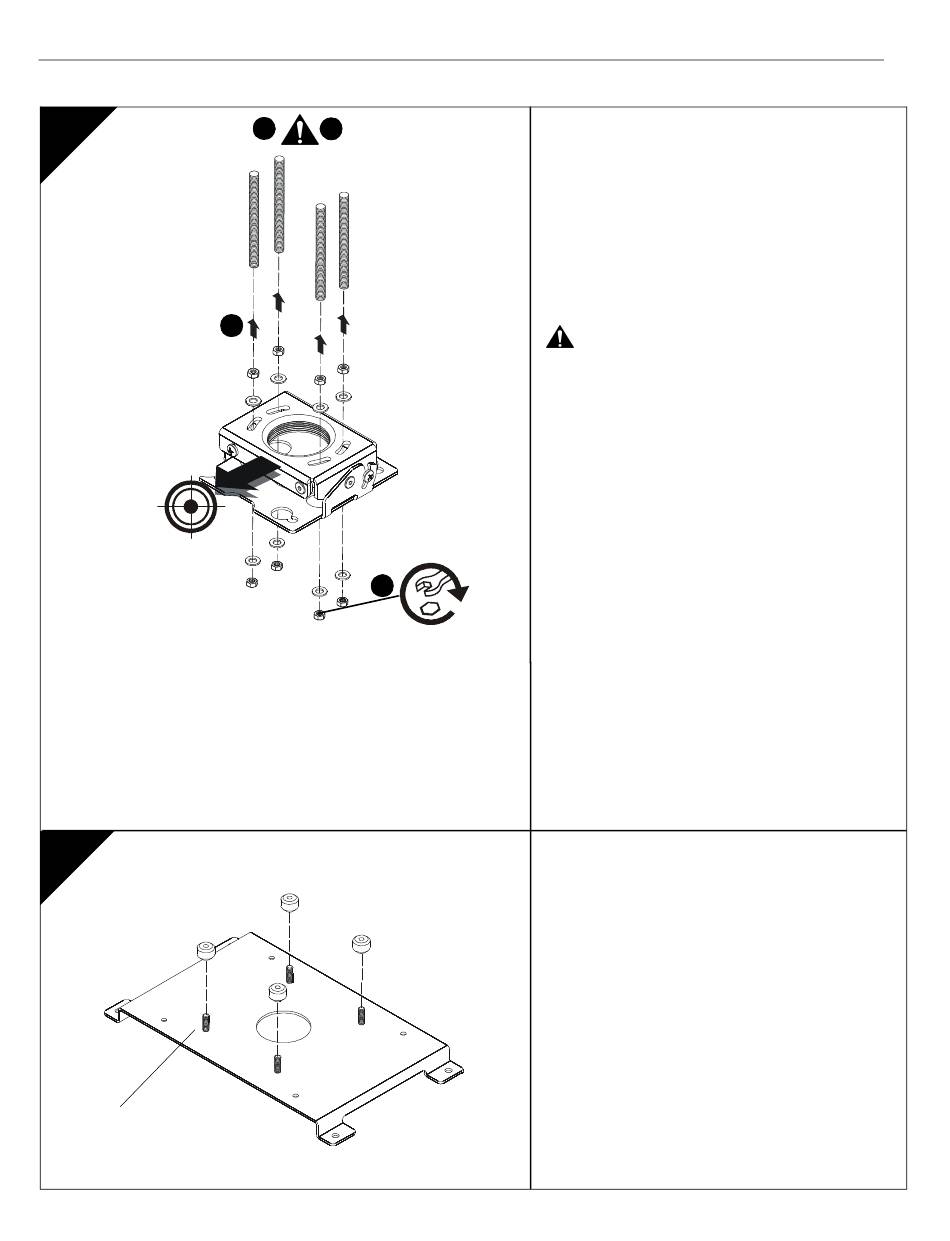

Montage an Gewindestangen
HINWEIS:
Vor der Montage der RSE an die
Gewindestangen muss der CPA-Adapter
entfernt werden. Weitere Informationen
dazu finden Sie in Abschnitt 1a.
Die RSE muss an vier (nicht mitgelieferten)
Gewindestangen mit einem Durchmesser von
mindestens Nr. 10-24 aufgehängt werden, die mittels
(nicht mitgelieferter) Nr. 10-24-Rechteckmuttern an
Unistrut-, eckigen oder U-Eisen-Deckenbauteilen
(Auslegern oder I-Trägern) befestigt werden.
WARNUNG:
KANN ZU SCHWEREN VERLETZUNGEN ODER
GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN
das fünffache Gesamtgewicht des montierten Geräts
tragen können.
1. Wählen Sie sorgfältig eine Montagestelle aus.
WICHTIG! Hierzu müssen Sie den Abstand
zwischen Linse und Leinwand kennen. Die
technischen Daten des Projektors bieten Ihnen
Informationen zur Bestimmung dieses Abstands.
HINWEIS:
Gewindestangen und
Befestigungsmaterialien werden
nicht mitgeliefert.
X 4
2. Befestigen Sie ein Ende der Gewindestange
am Bauteil.
3. Montieren Sie vier Nr. 10-24-Kontermuttern an den
Gewindestangen.
4. Montieren Sie die RSE an die Gewindestange.
HINWEIS:
Das Loch in der RSE ermöglicht die
Verwendung eines Steckschlüssels, ohne
dass das Bauteil auseinandergebaut
werden muss.
5. Befestigen Sie die RSE mit vier Nr. 10-
Rechteckmuttern an den Gewindestangen.

MONTAGE DES PROJEKTORS

WICHTIG! Das RSE-Modell lässt sich mit den
optionalen Anschlussplatten der Chief-Serie
"SSB" kombinieren. (Siehe Abb. Teile.)
Montieren der Anschlussplatte
1. Schrauben Sie Flügelmuttern so weit auf die
Kreuzschlitzschrauben, bis das Schraubenende an
der Oberseite der Flügelmutter zu sehen ist.
WICHTIG! Ziehen Sie die Flügelschrauben zu
diesem Zeitpunkt noch NICHT vollständig fest.
Installation Instructions
EINE UNSACHGEMÄSSE MONTAGE
