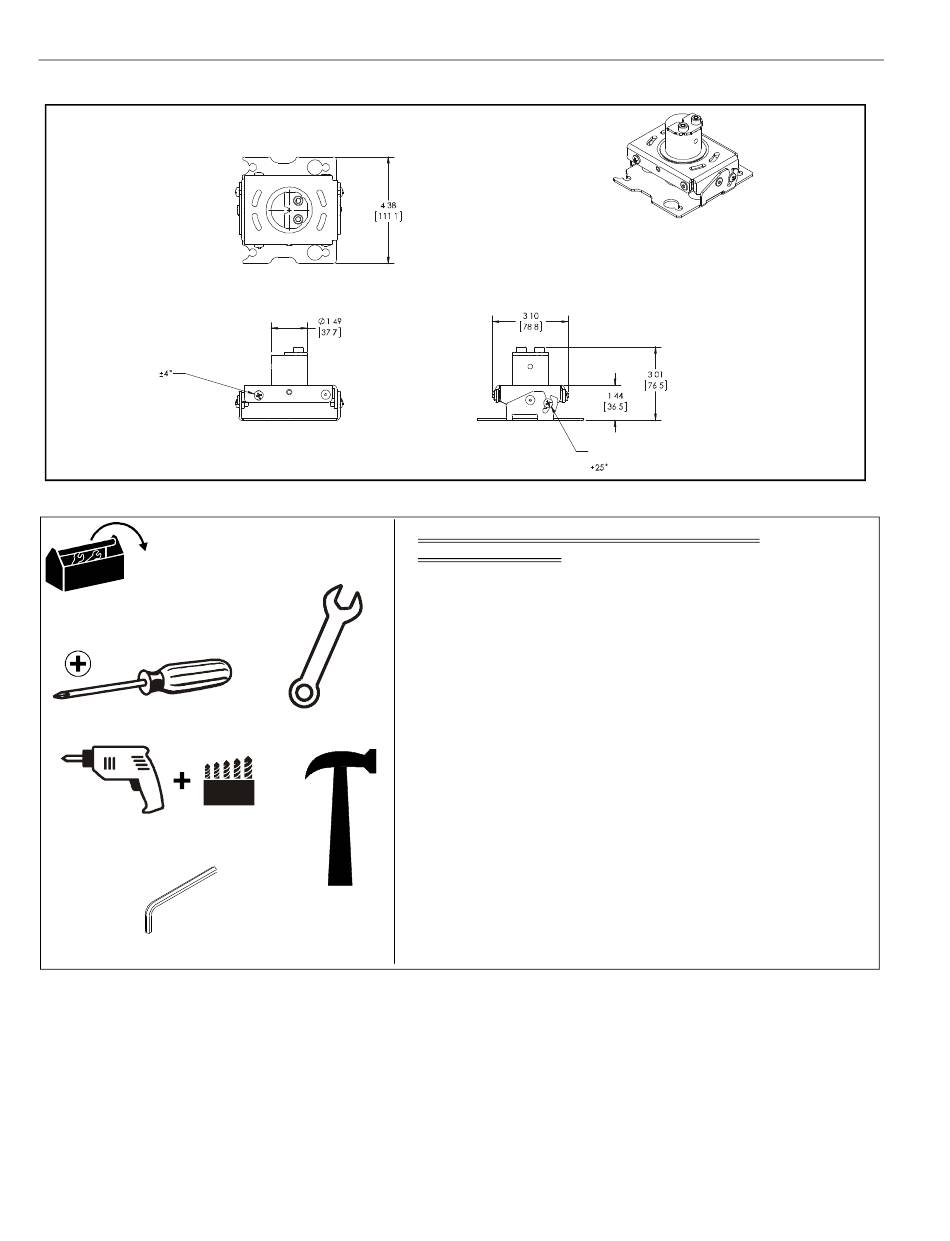

ABMESSUNGEN
PUNKT ZUR EI NSTEL L UNG DES
QUERNE IGUNGSWINKEL S
FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG
Nr. 2
2,4 mm (3/32") (Holz)
6,4 mm (1/4") (Beton)
TEILE
26
,
,
,
,
Erforderliche Befestigungsmaterialien –
nicht mitgeliefert
(abhängig von der Installationsmethode)
1.
Montage an einer Ausziehsäule mit Gewinde
•
Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde aus
Stahl oder Aluminium, die für 22,7 kg (50 lbs) oder mehr
zugelassen ist
11 mm
2.
Montage an Holzdeckenbalken
(7/16"
•
Nr. 10 x 3" Kreuzschlitzholzschrauben (4 Stk.)
•
Nr. 10 Unterlegscheiben (4 Stk.)
3.
Montage an Beton
•
3/8" x 2-1/4" Betondübel Klasse 2 (4 Stk.)
•
Nr. 10 Unterlegscheiben (4 Stk.)
•
Nr. 10 x 3" Kreuzschlitzholzschrauben (4 Stk.)
4.
Montage an Gewindestange
•
Nr. 10-24 Stahlgewindestangen (4 Stk.)
•
Nr. 10-24 Rechteckmuttern (4 Stk.)
•
Nr. 10-24 Kontermuttern (8 Stk.)
•
Nr. 10 Unterlegscheiben (8 Stk.)
Installation Instructions
,
,
,
,
,
,
PUNKT ZUR EI N STEL L UNG DER
DREHUN G UM DIE QUERACHSE
