RSE
1c
1
X4
2
30
X4
3
4

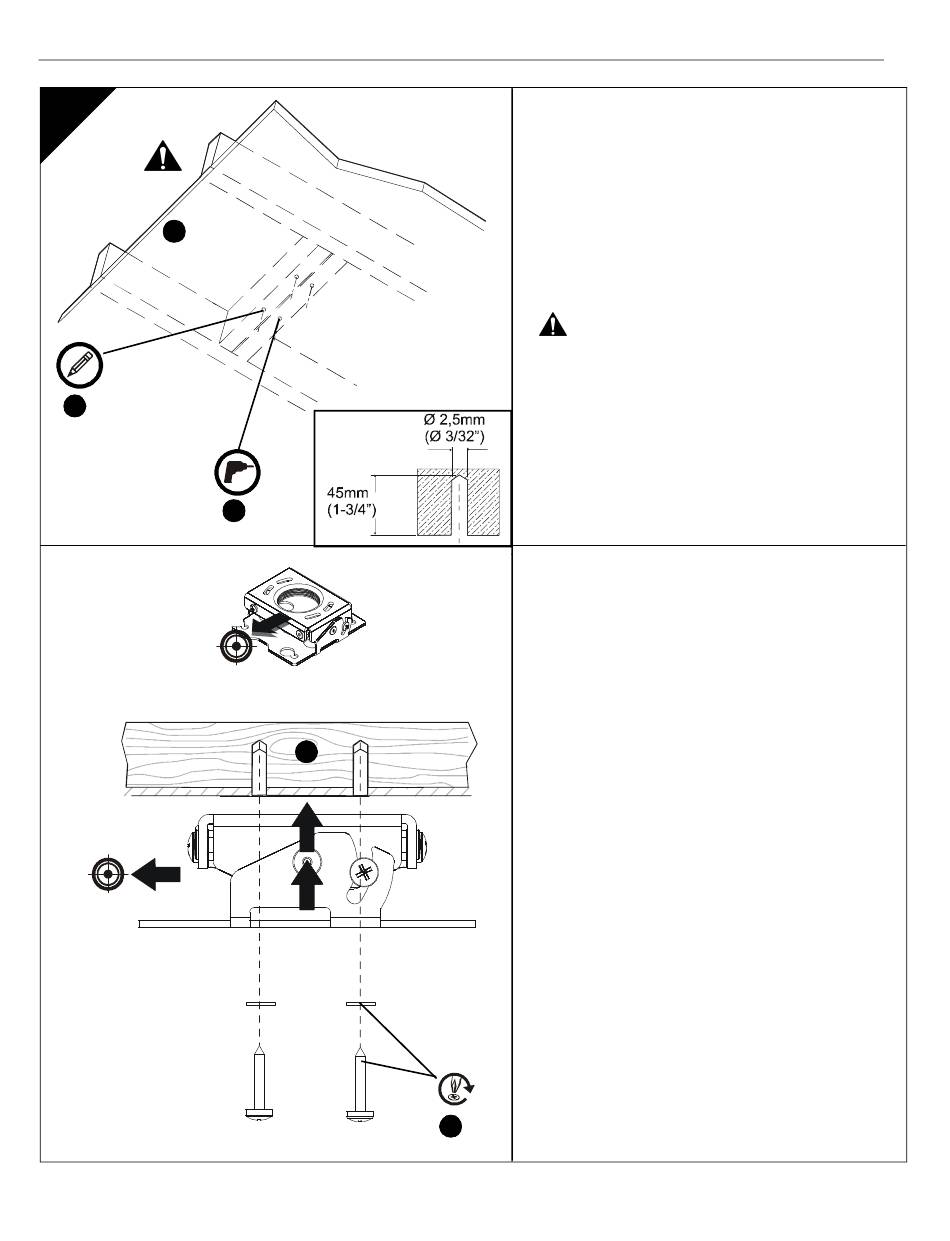

Montage an Holzbalken
HINWEIS:
Vor der Montage der RSE an Holzbalken
muss der CPA-Adapter entfernt werden.
Weitere Informationen dazu finden Sie in
Abschnitt 1a.
1.
Wählen Sie sorgfältig eine Montagestelle aus.
WICHTIG! Hierzu müssen Sie den Abstand
zwischen Linse und Leinwand kennen. Die
technischen Daten des Projektors bieten Ihnen
Informationen zur Bestimmung dieses Abstands.
WARNUNG:
KANN ZU SCHWEREN VERLETZUNGEN ODER
GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN
das fünffache Gesamtgewicht des montierten Geräts
tragen können.
WICHTIG! RSE-Halterungen eignen sich für die
Montage an einer doppelten Querverstrebung
(38,1 mm / 1-1/2" von Mitte zu Mitte) aus 51 mm x
102 mm (2" x 4")-Holzbalken zwischen zwei
Deckenbalken.
2.
Zeichnen Sie mithilfe der RSE als Schablone mit
einem Bleistift oder Ähnlichem vier Bohrstellen an.
Die Bohrstellen müssen jeweils in der Mitte zweier
51 mm x 102 mm (2" x 4")-Querstreben angebracht
werden.
3.
Bohren Sie vier Vorbohrungen mit einem
Durchmesser von 2,5 mm (3/32") und einer Tiefe
von 45 mm (1-3/4").
4.
Richten Sie die vier Montagebohrungen in der RSE
nach den vier Vorbohrungen aus.
WICHTIG! Stellen Sie sicher, dass die Halterung
genau auf das Ziel gerichtet ist, bevor Sie sie an
der Konstruktion befestigen.
5.
Befestigen Sie die RSE mit vier Nr. 10-
Unterlegscheiben und vier Nr.10 x 3"-
Kreuzschlitzholzschrauben (nicht mitgeliefert) an
(A)
der Konstruktion.
x 4
5
Installation Instructions
EINE UNSACHGEMÄSSE MONTAGE
