CHIEF RSE Instructions D'installation page 33

Installation Instructions
2a
1
2b
Nur ein Beispiel
(Anschlussplatte
je nach Projektor-
modell verschieden)
Nur ein Beispiel
(Anschlussplatte
je nach Projektor-
modell verschieden)
1
WARNUNG:
KANN ZUM HERUNTERFALLEN DES PROJEKTORS
FÜHREN UND SCHWERE VERLETZUNGEN ODER
GERÄTESCHÄDEN VERURSACHEN. Verwenden Sie
KEINE Ersatz-Befestigungsmittel. Verwenden Sie nur
die vom Hersteller mitgelieferten
Befestigungsmaterialien.

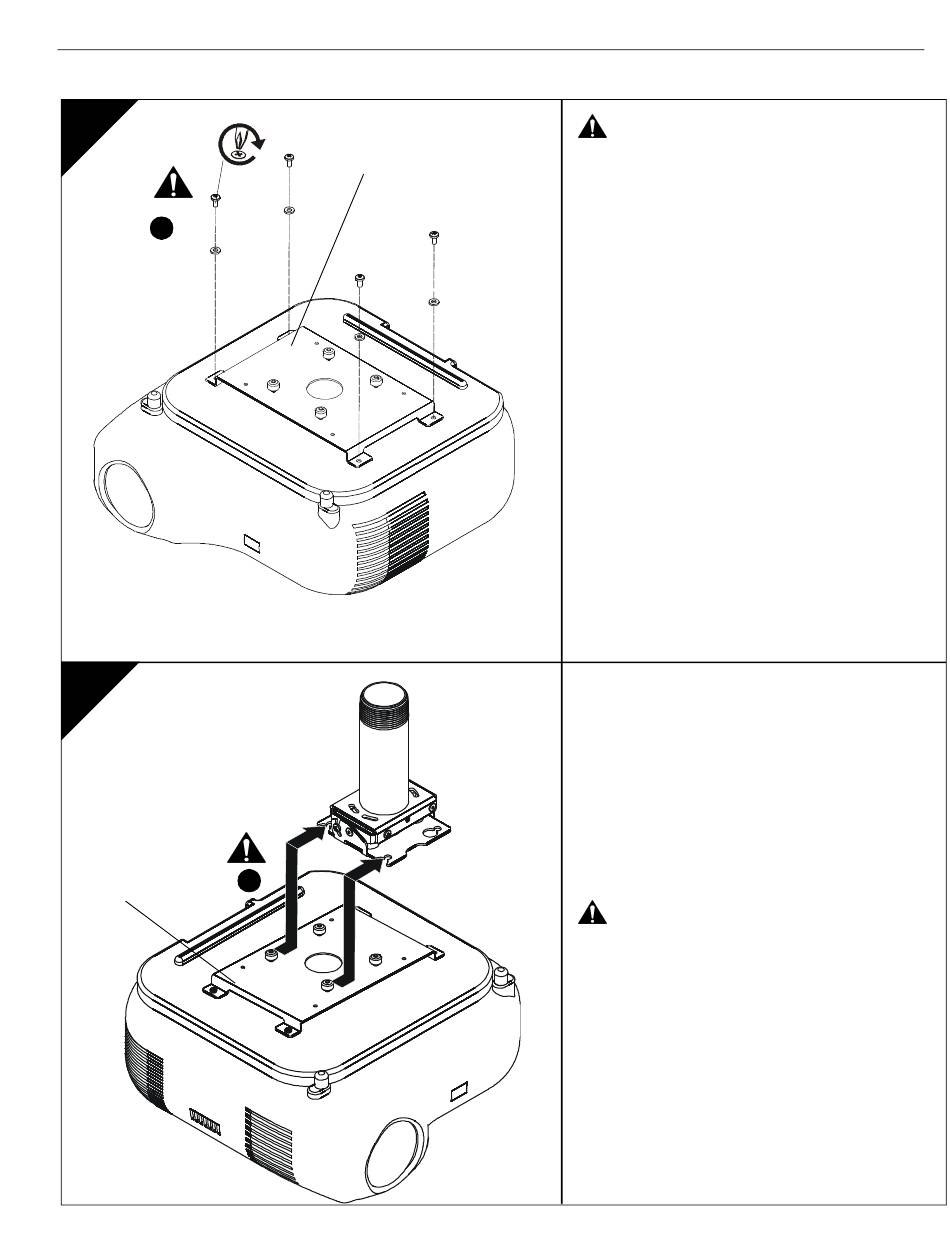

1. Befestigen Sie die Anschlussplatte mithilfe der der
Anschlussplatte beiliegenden Montageanleitung
und Befestigungsmaterialien an der Halterung.
HINWEIS:
Montage eines Projektors mit
Anschlussplatte
1. Richten Sie den Projektor mit der Anschlussplatte
so aus, wie links in Abb. 2b dargestellt.
2. Halten Sie den Projektor so, dass die Schrauben
mit den Flügelmuttern nach den Montageschlitzen
in der Montagebasis ausgerichtet sind.
3. Schieben Sie den Projektor mit der Anschlussplatte
(A)
in die Montageschlitze der Montagebasis, bis sich
die Schrauben am hinteren Ende der Schlitze
befinden. Siehe Abb. 2b und 2c.
WARNUNG:
KANN ZUM HERUNTERFALLEN DES PROJEKTORS
FÜHREN UND SCHWERE VERLETZUNGEN ODER
GERÄTESCHÄDEN VERURSACHEN. Stellen Sie sicher,
dass die Montageschlitze in der Montagebasis unter die
Flügelmuttern geschoben werden und dass sich die
Schrauben am hinteren Ende der Schlitze befinden.
EINE UNSACHGEMÄSSE MONTAGE
Anschlussplatten lassen sich mithilfe der
optionalen All-Points-Sicherheitspackung,
die den SSB-Befestigungssystemen
beigelegt ist, montieren.
EINE UNSACHGEMÄSSE MONTAGE
RSE
33
