Installation Instructions
1b
(nicht mitgeliefert)
4
1
(A)
(nicht mitgeliefert)
2
3
(A)
2
1

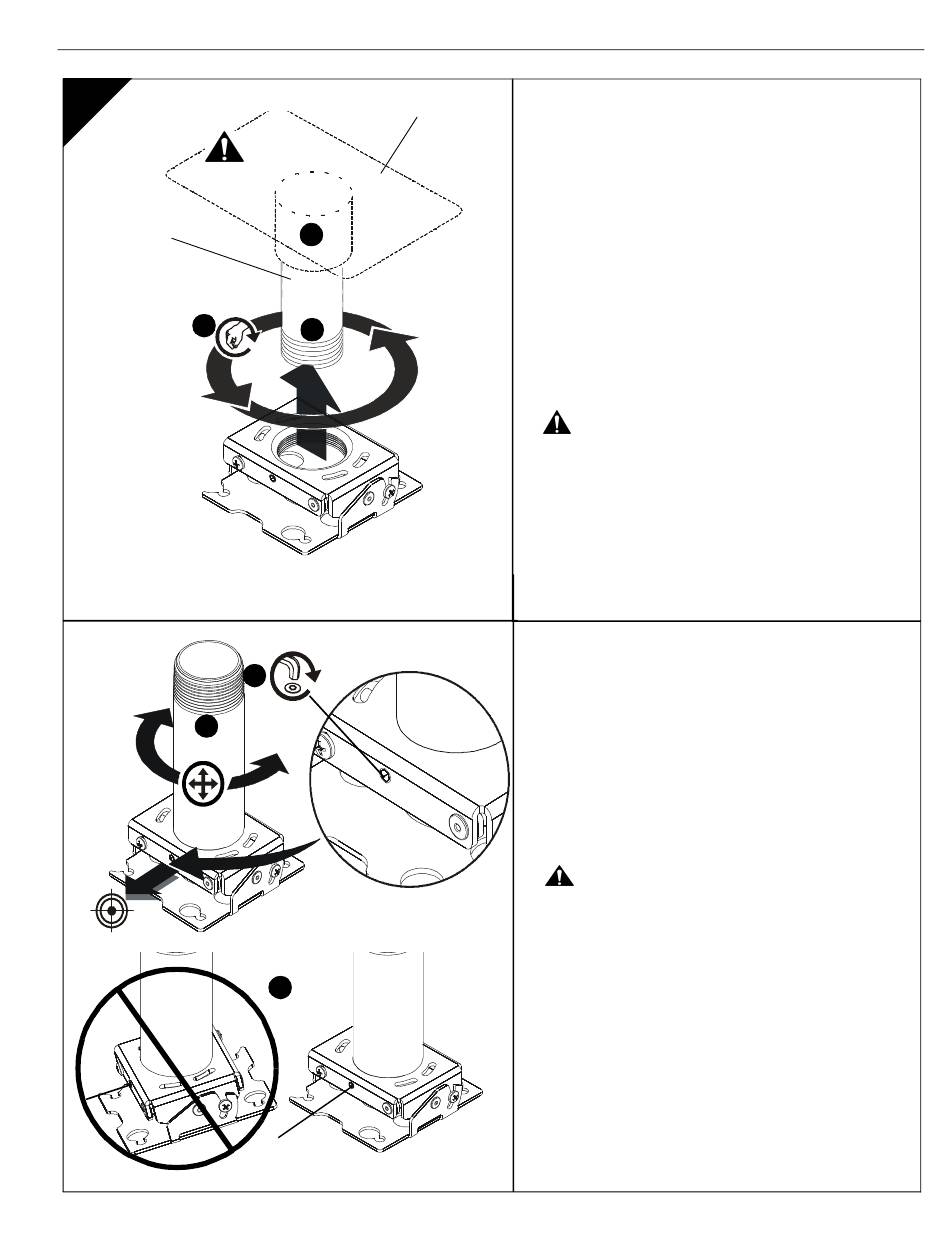

MONTAGE DER RSE
Montage eines Gewinderohrs
HINWEIS:
Vor der Montage der RSE an das
Gewinderohr muss der CPA-Adapter
entfernt werden. Weitere Informationen
dazu finden Sie in Abschnitt 1a.
1.
Wählen Sie sorgfältig eine Montagestelle aus.
WICHTIG! Hierzu müssen Sie den Abstand
zwischen Linse und Leinwand kennen. Die
technischen Daten des Projektors bieten Ihnen
Informationen zur Bestimmung dieses Abstands.
2.
Schrauben Sie eine (nicht mitgelieferte)
Ausziehsäule mit 1-1/2"-NPT- oder NPSM-
Gewinde aus Stahl oder Aluminium fest in den
Gewindekragen, wobei mindestens vier
Gewindegänge eingeschraubt werden müssen.
WARNUNG:
EINE UNSACHGEMÄSSE MONTAGE
KANN ZU SCHWEREN VERLETZUNGEN ODER
GERÄTESCHÄDEN FÜHREN! Die Bauteile MÜSSEN
das fünffache Gesamtgewicht des montierten Geräts
tragen können.
3.
Richten Sie die RSE nach dem Ende des
NPT-Rohrs aus.
4.
Schrauben Sie die RSE durch Drehen gegen den
Uhrzeigersinn handfest auf das Rohr.
Ungefähre Ausrichtung der RSE
1.
Drehen Sie die RSE im oder gegen den
Uhrzeigersinn, bis die Vorderseite der Halterung
auf das Projektorziel zeigt.
WICHTIG! Wenn die RSE richtig positioniert ist,
sollte das Feststellschrauben-Zugangsloch direkt
auf das Ziel zeigen. (Siehe Detail in der Abb. links)
2.
Befestigen Sie die RSE am Rohr, indem Sie die
Feststellschraube mit einem 5/32"-Inbusschlüssel
festziehen.
VORSICHT:
ZIEHEN SIE DIE SCHRAUBEN NICHT ZU
FEST AN! Bei Überziehen der Feststellschraube können
die Gewinde des Rohres beschädigt werden.
RSE
29
